带脚轮可移动车间工装支撑支架

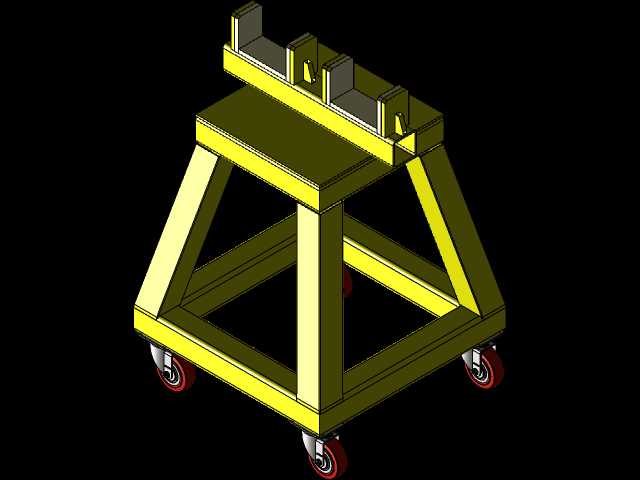

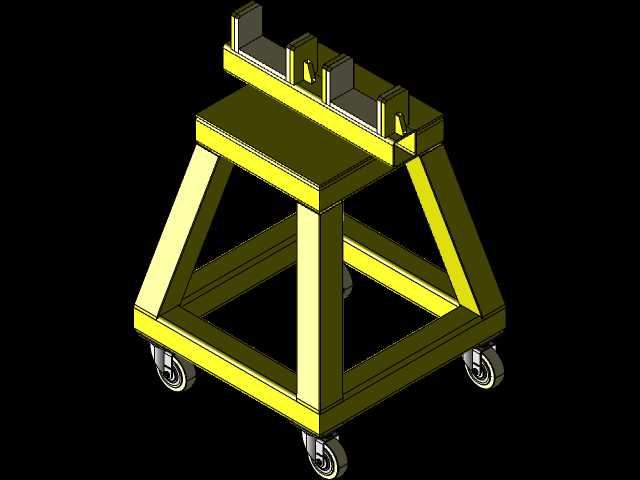

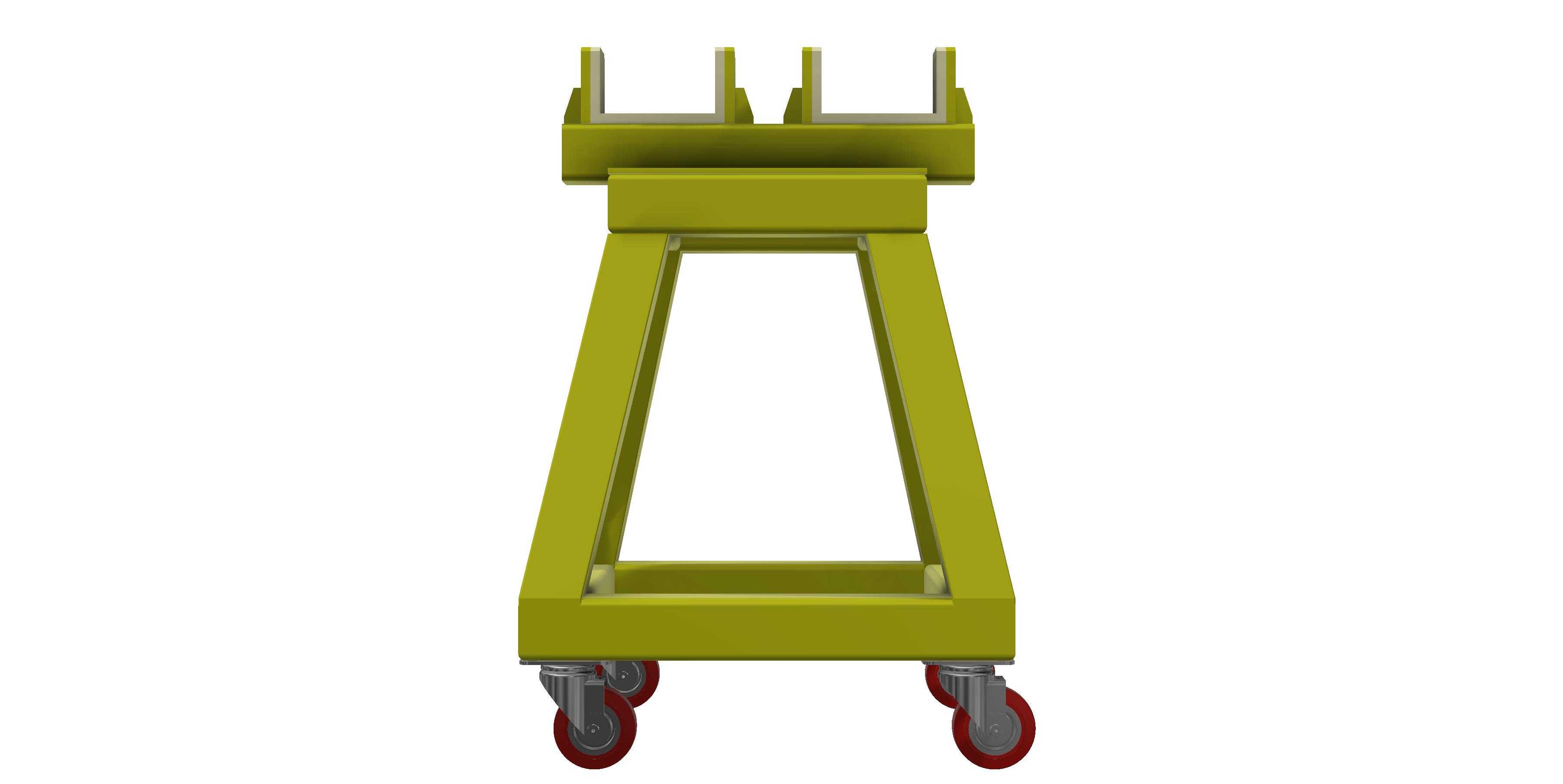

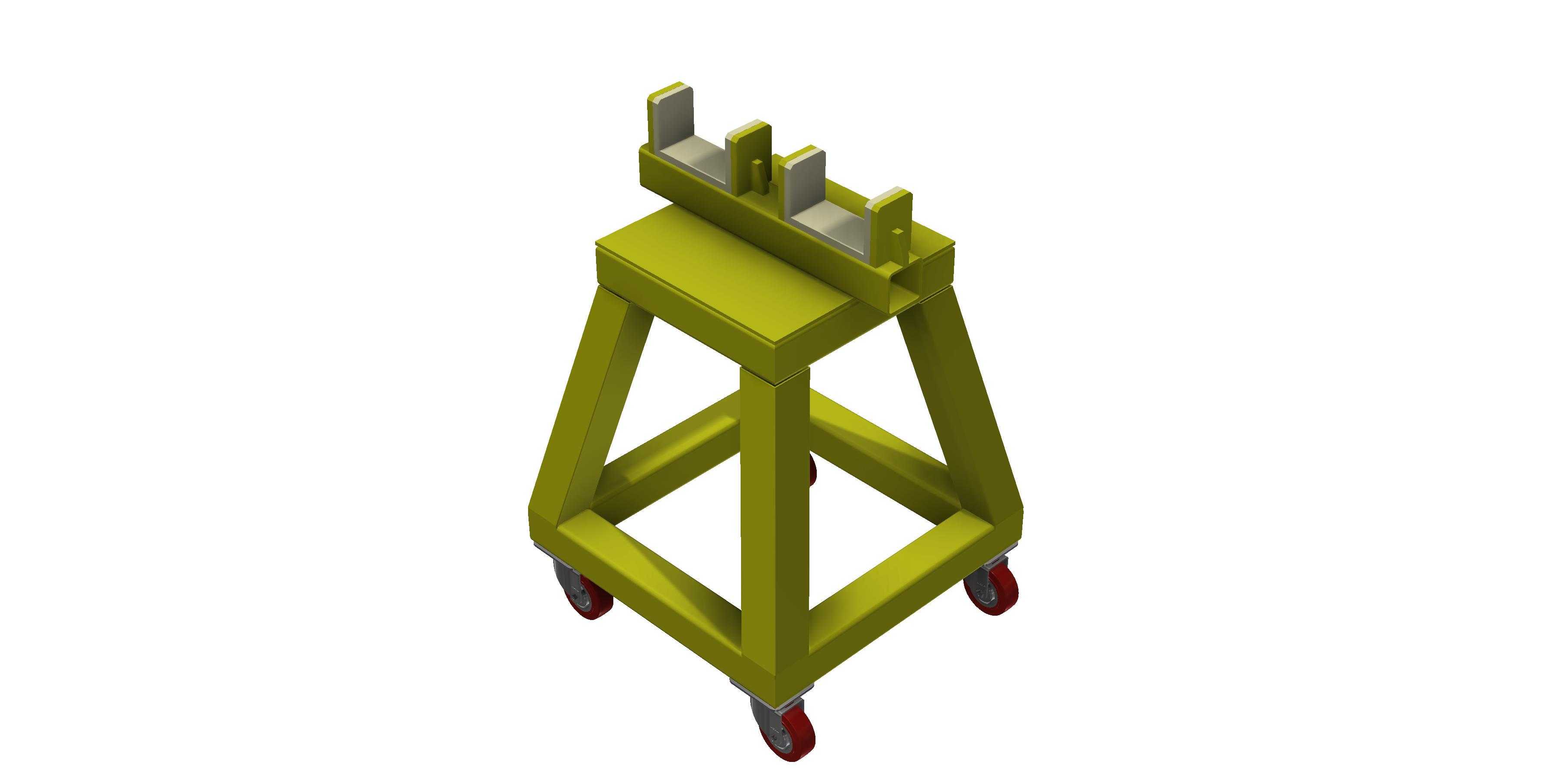

　　这款移动支撑支架的设计初衷，是解决机加工车间内中小型工件周转、临时装夹定位时的支撑痛点，日常生产中，不少待加工的轴类、板类小型工件在工序流转时，需要临时放置在适配高度的支撑位上，配合台虎钳、划线平台完成划线、去毛刺、预装等工序，固定高度的支撑台往往无法适配不同身高操作人员的作业需求，也难以在不同工位间快速转移，这款带脚轮的支架刚好填补了这类场景的空白。从结构设计来看，整体采用方管焊接成型的框架结构，底部四支腿向外倾斜布置，相比垂直支腿结构，倾斜支腿能将上部承载的载荷分散到更大的支撑面范围内，大幅提升支架在移动、承载时的抗倾覆能力，即使上部放置偏重的工件，也不会轻易出现侧翻风险。支腿之间设置了两层横向连接方管，

　　下层连接方管靠近脚轮安装位，既可以强化支腿根部的连接强度，避免脚轮受侧向力时支腿出现开焊变形，也能作为临时的脚踏位，方便操作人员在作业时借力调整站位；上层连接方管靠近台面下方，主要作用是强化台面的承载刚度，避免台面在集中载荷下出现下凹变形。台面采用整块钢板裁切焊接而成，上部设置了三组可调整位置的挡块支撑结构，挡块通过T型槽与台面连接，可根据待支撑工件的外形尺寸、支撑点位置灵活调整间距，支撑块的接触面做了铣平处理，保证与工件接触时的支撑精度，避免工件放置后出现倾斜、滑动的问题。底部安装的四个万向脚轮，其中两个带刹车锁定结构，在需要转移工位时，解锁刹车即可推动支架在车间环氧地坪上灵活移动，脚轮采用聚氨酯包胶材质，移动时不会刮伤车间地面，

　　滚动阻力小，即使承载额定载荷也能轻松推动；到达指定作业位置后，踩下刹车即可锁定脚轮，保证支架在作业过程中不会出现位移，满足划线、轻量装夹作业时的稳定性要求。从安装边界来看，这款支架的整体占地尺寸控制在0.4平方米以内，不会占用过多的车间通道空间，台面高度设置在850mm左右，刚好匹配操作人员站立作业的舒适高度，不需要弯腰或者抬臂就能完成工件的取放、调整作业，适配大多数中小型工件的临时支撑需求。在实际生产场景中，这类支架除了用于机加工工序间的工件临时支撑，还可以作为钳工工位的辅助工作台，放置常用的量具、扳手、锉刀等工具，也可以配合小型台钻、手持打磨机完成小型工件的加工作业，相比固定式的重型工作台，它的移动灵活性更强，

　　可以根据生产任务的调整快速布置到需要的工位，不需要额外的吊装设备就能完成位置转移。设计过程中，针对焊接框架的变形问题做了针对性的工艺考量，所有方管焊接位置都预留了焊接收缩余量，焊接完成后对台面、支撑块安装面做了二次铣削加工，保证整体的平面度公差控制在0.2mm以内，支撑块的调整滑槽采用铣加工成型，滑动顺畅无卡滞，锁紧螺栓采用标准内六角螺栓，通用互换性强，后期维护更换配件不需要定制特殊零件。脚轮的安装位采用加厚钢板焊接补强，每个脚轮通过四个螺栓与支腿底板连接，连接强度足以承受频繁移动带来的冲击载荷，即使在车间内跨越小型的地面接缝、线槽盖板，也不会出现脚轮脱落、支腿变形的问题。整体框架的表面采用喷塑处理，耐油污、耐磨损，日常使用中沾染的切削液、润滑油可以直接用抹布擦拭清理，不会出现锈蚀掉漆的问题，适合车间复杂的作业环境。上部的支撑挡块可以根据使用需求更换不同的形式，比如更换为V型块支撑就可以用于轴类工件的放置，更换为平支撑块就可以用于板类、箱体类工件的支撑，拓展性较强，能够适配多种不同类型工件的支撑需求，不需要针对不同工件单独制作专用支撑工装，能够有效降低车间工装制作的成本，提升生产作业的灵活性。
