CA6140车床主轴传动大轮圈结构

　　该轮圈属于普通卧式车床主轴箱及传动系统中的盘类回转零件，主要服务于CA6140这类中小型车床在金属切削加工中的运动传递与支承布置。车床在车削轴类、盘套类零件时，主轴端需要稳定输出转速和扭矩，带轮、轮圈、隔套及相关盘件共同承担动力输入、传动比切换和回转支承衔接的作用。该类零件通常布置在主轴箱外侧或传动轴端部，通过带传动将电机端动力传递至主轴箱内部齿轮组，再经变速机构传递到主轴，最终带动工件完成圆柱面、端面、锥面、螺纹等加工。

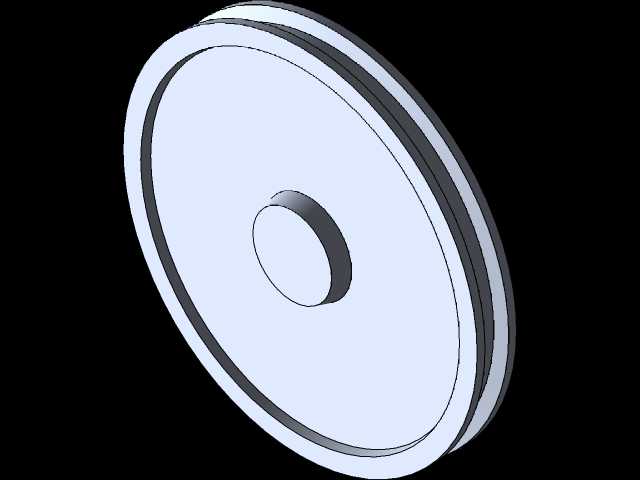

　　从结构形态看，该零件为典型阶梯式圆盘回转体，外缘设置环形带槽区域，用于配合传动带工作；中部具有较宽的轮辐式实体盘面，可提高回转过程中的刚性并保持质量分布对称；中心凸起轮毂用于与轴段或配合件形成安装定位关系。轮圈外圆、端面和内孔之间具有较高的同轴度要求，若外圆带槽相对中心孔偏心，高速回转时会产生振动，进而影响主轴箱传动平稳性，严重时还会造成皮带跑偏、轴承发热和噪声增大。因此在建模时，应优先建立回转中心线，再以草图轮廓表达外圆、轮槽、轮毂、端面台阶和内孔边界，通过旋转方式生成主体，保证各回转面几何关系一致。

　　实际设计中，轮圈外径决定带传动的包络范围，也影响传动比和线速度；轮毂内径与轴径配合，需结合键连接或锁紧结构确定；端面台阶可用于皮带限位、挡圈安装或与相邻垫圈贴合。外缘槽形不能只按外观绘制，应结合带型、带根数、槽角、槽底直径和槽间距进行约束，否则后续装配时容易出现传动带无法贴合或干涉的问题。盘面厚度与轮毂高度需要兼顾减重和刚度，轮辐过薄会在启停冲击下产生变形，过厚则增加转动惯量，使主轴箱变速和制动响应变慢。

　　安装边界方面，该轮圈在轴向需要预留皮带宽度、挡圈位置以及与箱体壁面的安全间隙；径向则要保证最大外圆不与防护罩、箱体盖板、冷却管路和挂轮机构发生干涉。对于车床传动部位，维修人员还需考虑皮带张紧和更换空间，因此轮圈周围不宜布置过密的固定件。三维建模完成后，应重点检查回转体对称性、槽位尺寸、中心孔配合面、端面跳动基准以及相邻零件装配关系，使模型既能用于结构展示，也能为工程图绘制、加工工艺安排和传动校核提供依据。
