CA6140车床主轴大轮圈传动轮体

　　该轮圈属于CA6140普通车床主轴箱及回转传动系统中的盘套类零件，主要承担带轮、轮缘或回转支承部位的结构功能。在卧式车床运行过程中，这类零件随主轴或传动轴高速旋转，外缘参与动力传递、皮带摩擦或轮体限位，中心孔与轴颈、衬套、端盖等零件形成装配关系，其同轴度、圆度和端面跳动会直接影响机床运转平稳性。

　　从结构外形看，零件整体呈扁平圆盘状，外侧具有较宽的轮缘区域，轮缘截面通过多层台阶和环形沟槽形成安装边界。沟槽并非单纯装饰结构，而是用于皮带定位、挡圈配合或相邻零件避让；外缘厚度与轮辋宽度需要保证旋转时具备足够刚性，避免在张紧力和离心载荷作用下产生明显变形。中心凸起的轮毂部分用于与轴系配合，内孔区域承担径向定位，端面则可通过压盖、螺母或锁紧件实现轴向固定。

　　设计这类轮圈时，首先要明确它在机床中的安装位置。若用于带传动，轮缘外圆和槽形需匹配皮带规格，槽底直径、槽宽、槽间距及侧面倾角都要围绕摩擦传动效率展开；若作为主轴端大轮圈，则需重点控制外圆与内孔的同轴关系，保证轮体旋转中心线与主轴中心线重合。盘体上较大的平面区域可在保证刚度的前提下减轻质量，但腹板厚度不能盲目减薄，因为车床启停、换向和切削载荷波动都会使轮体承受周期性弯曲应力。

　　建模过程中，回转体轮廓适合通过草图旋转生成。先在轴向剖面上绘制内孔、轮毂、腹板、轮缘和环形槽的连续轮廓，再绕中心轴线旋转得到主体。对于外缘多道环形槽，应在草图阶段一次性表达槽宽、槽深和过渡圆角，减少后续特征堆叠。中心孔与轮毂端面属于装配基准，尺寸标注时应以内孔轴线为基准，向外圆、端面和槽位依次建立位置关系。轮缘转角处设置圆角或倒角，可降低热处理和高速旋转时的应力集中，也便于实际装配。

　　安装边界方面，轮圈轴向装入轴系后，需要考虑与轴肩、套筒、轴承端盖及皮带位置的干涉关系。外圆直径决定皮带包角和防护罩内部空间，轮毂长度决定轴向压紧位置，腹板外侧平面则应预留拆装工具或锁紧件操作空间。若轮圈采用合金钢材料，还需在结构设计上兼顾强度与惯量：轮缘质量越大，转动惯量越高，虽有利于回转稳定性，但也会增加启停负荷；腹板开孔或减薄虽能降低质量，却可能削弱刚性，因此需要结合转速、传递功率和轴系支撑间距综合权衡。

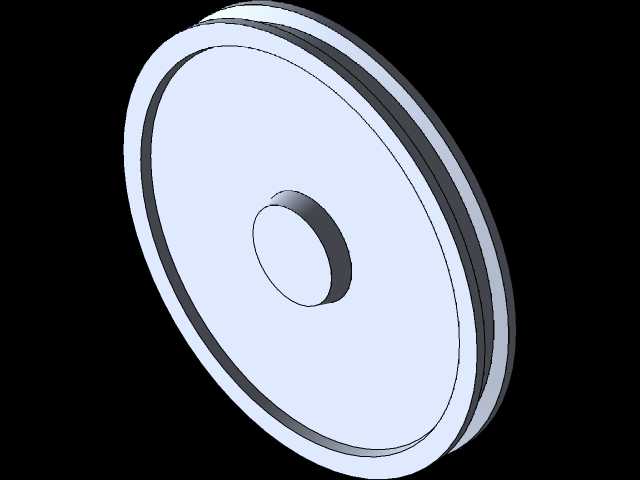

　　在机床维修和备件测绘场景中，该类零件不仅要还原外观，更要保证配合尺寸、槽位尺寸和端面基准可制造、可装配。三维模型应清晰表达轮缘、轮毂、沟槽、倒角和回转对称关系，使加工人员能够据此完成车削、尺寸检验和装配校核。
