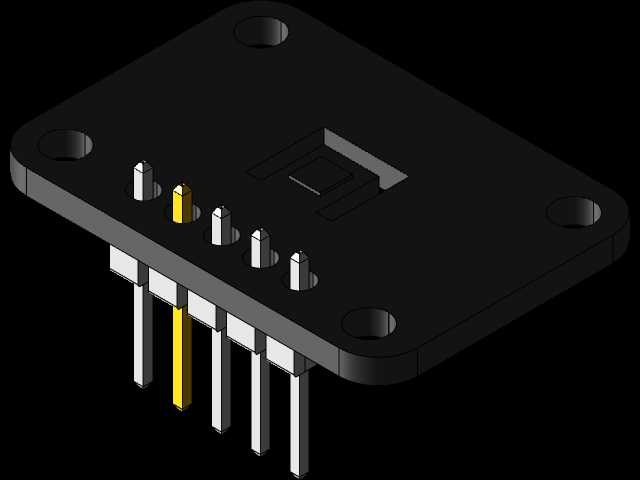

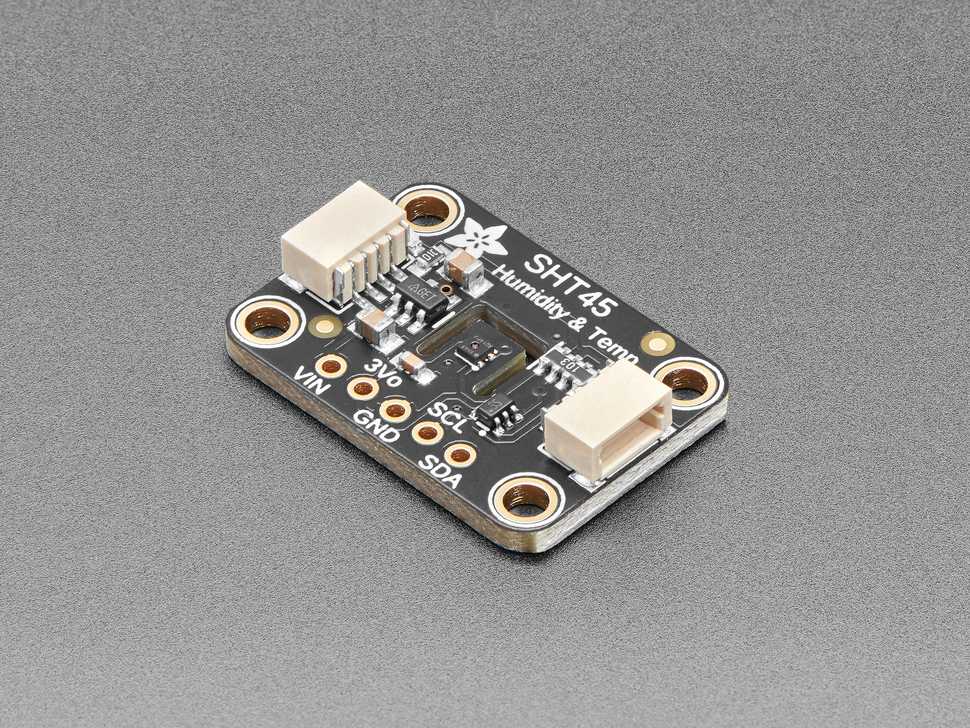

这套转接板结构围绕小型环境感知器件的板载安装需求展开,核心是把传感芯片的贴片封装转换为直插引脚形态,方便在面包板、实验台架以及小批量测控装置里快速部署。板体采用圆角矩形轮廓,四个角预留沉头安装孔,既可以用M2螺钉固定在3D打印支座上,也能直接卡入标准原型板卡位,沉孔设计让螺钉头完全沉入板面,不会干涉上方气流,也避免凸起刮擦接线。
从实际使用场景看,这类转接件常出现在恒温恒湿箱校验、农业大棚节点、暖通风道监测以及桌面创客项目中。传感芯片需要直接接触被测空气,因此板面中央开设了方形开窗,芯片贴装在开窗位置后,敏感面能够裸露在环境中,减少PCB基材对热传导和水汽扩散的阻挡。开窗周边预留的丝印与阻焊边界在结构建模里简化为台阶轮廓,用于还原贴片定位区域,保证芯片居中放置,不会偏出透气窗口。
引脚布局采用单排直插方式,五根金属插针沿板边等距排列,间距沿用标准2.54mm网格,适配面包板和通用排母。其中一根引脚做差异化颜色区分,在装配时用来标识电源或者信号方位,防止反插。插针穿过PCB后在板底保留足够插装长度,顶端与板上焊盘对应,建模时保留了焊盘附近的柱体过渡,还原波峰焊或者手工焊接后的实体形态。板厚取常规1.6mm玻纤板规格,插针伸出板面的高度控制在既能满足焊接搭接、又不会过高遮挡芯片气流的范围。
安装边界方面,板体长宽比例紧凑,四角孔位到板边保留均匀边距,单点固定时不会因为螺钉压紧导致板角翘曲。圆角处理降低了裸板搬运中的应力集中,也让3D打印外壳的避让槽更容易加工。板面没有布置高大连接器,整体最高实体来自直插引脚和芯片区域,因此在堆叠安装时,上下板之间只需预留较小竖直空间。对于需要风道穿过的设备,中央开窗与板边安装孔形成了明确的装配基准:外壳风道开口对准芯片窗口,固定孔承担定位,插针负责电气连接,三者在同一零件上把机械固定和电气接口整合在一起。
建模过程中省略了完整走线、丝印文字和细密阻焊层,重点保留PCB基板、安装孔、透气开窗、排针以及芯片定位区,这样的处理更适合用于设备总装干涉检查、3D打印夹具设计和外壳开孔验证。结构师在调用该件时,可以直接把板体作为限位参照,围绕四角孔设计支柱,围绕中央窗口设计导流罩,再依据插针位置布置底部插座,无需重新测绘实物板轮廓。
