板装直插式霍尔效应磁传感器结构

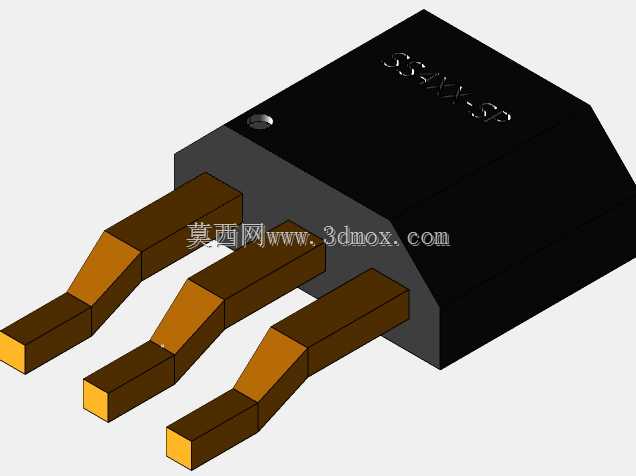

　　这款板装霍尔效应磁传感器采用三引脚直插封装形态，建模时完整还原了黑色塑封本体、顶部丝印标识、引脚折弯成型段以及本体端部小圆点定位标记，结构表达贴合实物装配状态，适合用于PCB板级布局校验、检测工位空间干涉分析以及电子控制类设备的元件库搭建。

　　从实际使用场景看，这类磁敏元件常布置在靠近运动磁体的位置，依靠霍尔效应将磁场变化转化为电信号，可用于气缸活塞位置反馈、电机转速与转向检测、阀门开合状态判断、门禁接近感应以及自动化产线上工件到位判别。它不需要与被测磁体机械接触，磨损小、响应快，在粉尘、油污或存在轻微振动的工业环境中也能稳定工作。建模时把引脚做成带折弯的实体，而不是简单直线，是为了在装配检查中准确反映插装后引脚穿过焊盘、弯折避让以及本体离板高度之间的关系。

　　封装本体采用近似长方体的塑封轮廓，边角与端部过渡按照常见直插霍尔器件处理，顶面保留型号丝印区域和极性圆点，便于在三维布线时识别安装方向。三根铜质引脚从本体一侧平行引出，先向下延伸，再经折弯形成贴板焊接段；引脚间距、伸出长度和折弯高度直接决定PCB开孔位置、焊盘排布以及周边元件的安全间隙。若布局时忽略折弯段，往往会在实物焊接阶段出现引脚干涉、本体翘起或与相邻电容、接插件距离不足的问题。

　　设计思路上，模型重点服务于结构确认而非单纯外观展示：塑封体用于表达元件占用空间，引脚用于校核插装路径，顶部标记用于提示方向，整体比例按照板装小型传感器的常见尺寸关系建立。在设备选型阶段，工程师可将该模型放入控制板或检测支架中，检查感应面与磁钢之间的气隙、本体与外壳内壁的距离、引脚是否与加强筋或连接器冲突；在维修与工艺文件中，也可借助该结构说明焊接方向、插装高度和磁场感应区域。

　　安装边界方面，需要同时关注本体高度、引脚跨距、前端感应区位置以及磁体运动轨迹。传感器虽然体积小，但对安装方位较敏感，磁钢应沿有效感应方向接近，周边强磁件、铁磁支架或大电流走线也要留出合理距离。三维模型把这些空间关系具象化，能够在设计前期发现板级堆叠、线束走向和机构运动之间的隐患，减少样机反复改板。
