半桥PFC开关电源板整机结构布局

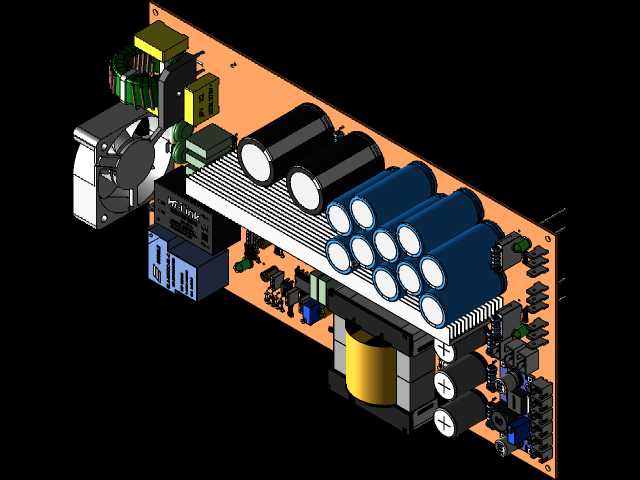

　　这套半桥PFC开关电源板的三维结构，完整还原了功率变换类电源从输入整流、功率因数校正到半桥变换全链路的板级装配关系，在工业控制柜、伺服驱动供电、大功率工业设备前端电源、通信基站供电模块这类场景中，这类带主动PFC的半桥电源是核心供电子部件，区别于小功率消费级电源，它需要承载更高的母线电压与持续输出功率，结构设计上每一处元件排布都要兼顾电气间隙、散热路径、生产装配与后期维护的多重要求。

　　从板上布局逻辑来看，靠近输入侧的位置布置了EMI滤波电感、整流桥与输入滤波电容，大体积的高压电解电容沿板边成排排布，既预留了电容本体的安装公差，也让电容顶部与机箱内壁之间留出足够的爬电距离，避免高压端与金属壳体发生拉弧风险。主功率回路的走线区域刻意做了短宽化处理，对应三维结构里功率元件之间的连接路径尽可能缩短，能大幅降低大电流工况下的线路寄生电感，减少半桥开关管关断瞬间的电压尖峰，降低功率器件的耐压余量压力。

　　散热设计的思路在结构里体现得很明确：左侧轴流风扇正对主功率开关管、整流桥与PFC升压电感的安装位置，风道顺着板上元件的排布方向贯通，发热量大的器件全部布置在风路的上游区域，热敏元件与控制类小信号芯片则放在风路下游或风道侧边，避免被高温排风持续烘烤。主变压器与PFC电感作为磁性元件，本体高度在所有板载元件里处于较高层级，建模时已经预留了磁芯与上方机箱盖板的安全间隙，同时磁性元件的固定位都做了结构补强，避免设备运输过程中受振动出现引脚受力断裂的问题。

　　安装边界方面，整块PCB的外轮廓为规则矩形，板边预留了统一规格的安装固定孔，孔位周边留出了螺丝头与垫圈的避让空间，板上最高元件的顶部到PCB板面的高度差控制在常规工业电源机箱的内腔高度范围内，外接端子全部排布在板的同一侧边缘，方便柜内布线时线缆直接从柜体进线孔对位接入，不需要额外弯折走线。元件之间的排布同时兼顾了自动插件与波峰焊的生产工艺要求，大体积元件之间留出了贴装设备吸嘴的操作空间，高低压区域之间通过元件排布自然形成隔离带，安规要求的电气间隙在三维装配状态下可以直接核验，不需要后期打样后再反复调整元件位置，能有效缩短电源产品从结构设计到样机验证的迭代周期。
