双腔镂空式蒸汽机安装承载底板

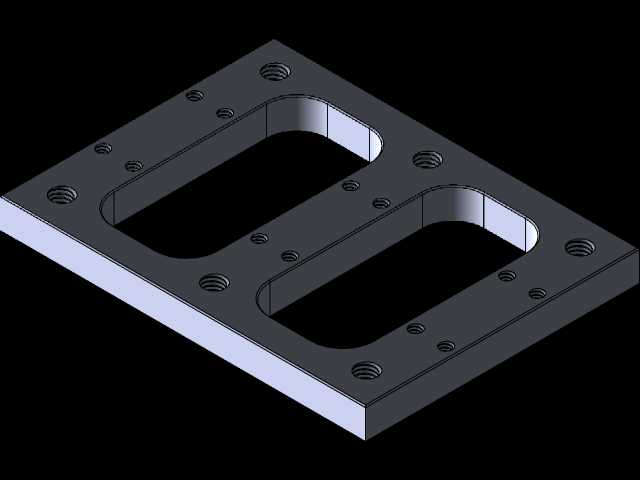

　　这款承载底板是小型往复式蒸汽动力机组的核心安装基准件，整体采用矩形厚板铣削成型，板体中部开设两处对称布置的长圆角通腔，既为汽缸往复运动部件预留出充足的穿行避让空间，也大幅削减了整机底座的自重，避免实心厚板带来的不必要材料冗余。在实际装配场景中，该底板作为整台蒸汽机的底层支撑平台，上方需要依次固定汽缸体、十字头导轨、轴承支座以及配气机构，所有运动部件的同轴度、平行度公差都要以底板上的定位孔系作为基准来调校，因此板件的平面度、孔位位置度直接决定了整套动力装置运行时的振动水平与摩擦损耗。

　　从结构布局来看，板体四周与腔室周边均匀分布了多组不同规格的安装孔，其中大口径螺纹孔用于主承力部件的锁紧固定，小孔径光孔则用于附属盖板、管路支架的定位连接，孔位排布完全匹配对应CA6140机床加工衍生的小型蒸汽机全套组件的安装接口，不需要额外现场扩孔或者补焊支座。板体边缘做了规整的直角切边，底面为完整连续的精加工平面，安装时可以直接贴合在设备机架或者试验台台面上，四周预留的紧固孔能够穿过螺栓将底板牢牢锁死，有效抵消活塞往复运动产生的周期性交变冲击力。

　　设计阶段优先考虑了受力传递路径的合理性，两处通腔之间保留了足够宽度的加强筋带，避免大面积开孔后板件刚性不足出现中部挠曲变形；腔室的转角全部采用圆角过渡，既方便铣削加工时刀具走刀，也能消除直角位置的应力集中，长期承受交变载荷时不会从转角处萌生裂纹。板件的厚度选型兼顾了刚性与整机高度控制，既保证支撑面不会在锁紧螺栓的预紧力下发生凹陷，也不会因为底板过厚导致整机重心偏高，影响台架运行的稳定性。

　　现场装配时可以先将底板底面贴合校验平台，打表确认平面度达标后，再依次吊装上部组件，以底板上的定位孔为基准逐件找正，能够大幅减少总装时的调校工作量，这类底板也常被用于教学演示用蒸汽机模型、小型固定式蒸汽动力试验台的底层承载场景。
