4056高静压直流无刷散热风机结构

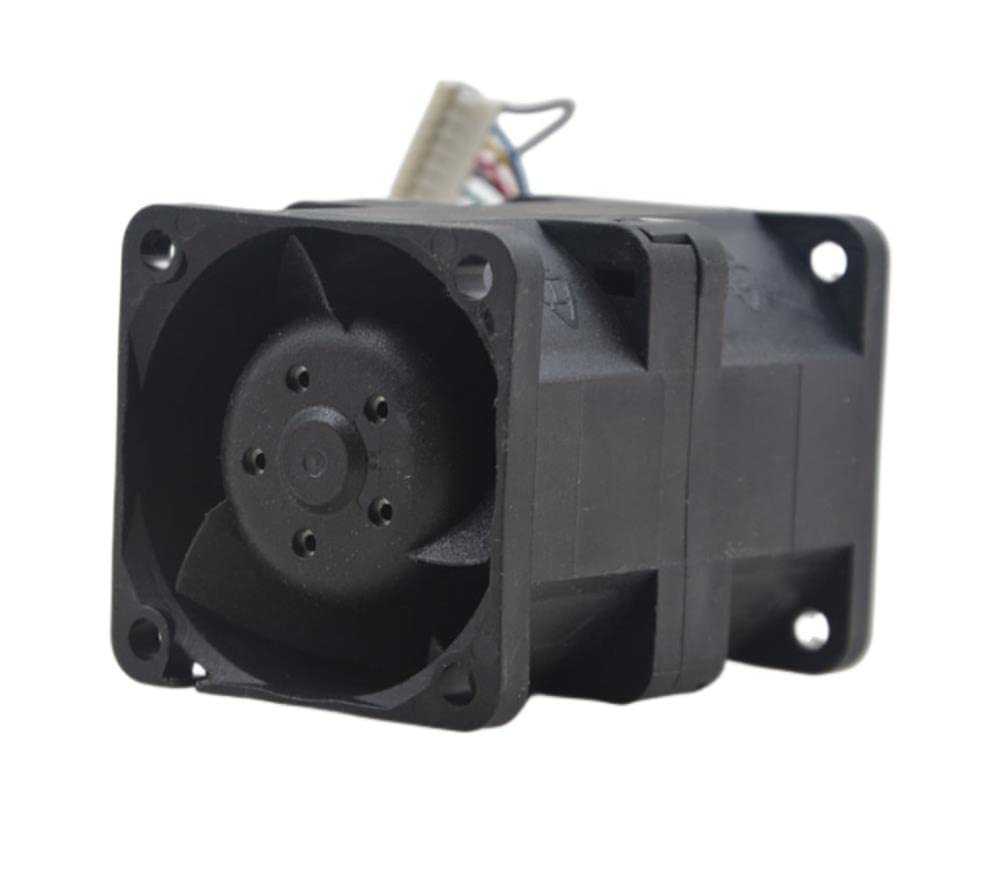

　　该结构对应一款40mm×56mm规格的直流无刷轴流散热风机，主要面向服务器机架、紧凑工控机箱、高密度电源模块以及受限风道内的强制风冷场景。与普通薄型风扇相比，其轴向长度更大，叶轮和导风结构能够在较高流阻条件下维持风量，适合布置在滤网、密集翅片、硬盘背板或狭长机柜通道之后。工程选型时，不能只关注自由风量，更要核对系统阻力曲线；机架内部线缆、隔板和散热片会明显抬升背压，高静压风机的价值就在于阻力升高后仍能保持稳定气流。

　　外形边界以方形安装法兰和筒状风筒为主体。法兰四角预留安装孔，可通过螺钉固定在机箱面板、支架或散热器迎风侧；孔位、法兰厚度与风筒外径需要在装配阶段提前校核，避免与相邻PCB元件、电源端子或钣金折弯边发生干涉。56mm的轴向深度意味着设备内部不能按4010、4020这类薄风扇预留空间，尤其在抽拉式机架模块中，还要考虑维护插拔、线束弯曲半径以及风扇前后留风距离。

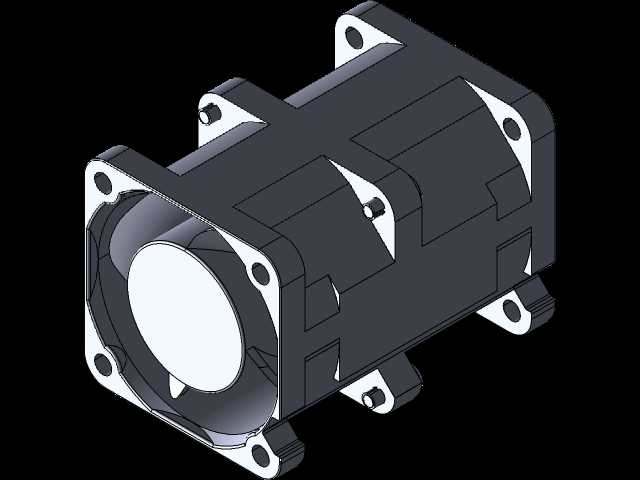

　　建模时将风筒、安装法兰、叶轮、轮毂、电机容纳腔和侧向出线/固定细节拆分为可识别结构，便于后续做干涉检查与风道分析。前端圆形进风区域与方形法兰形成过渡，叶轮藏于风筒内部，既能减少叶尖漏风，也能在一定程度上保护旋转部件。后部结构围绕无刷电机和支撑筋布置，支撑筋数量、角度与厚度会影响气流导向、噪声和结构刚性；若用于对振动敏感的电子设备，还应结合螺钉预紧、橡胶减振垫和风扇转速控制综合评估。

　　12V直流供电使其容易接入服务器电源、工控板卡和小型设备供电系统。无刷方案具备寿命长、维护少、转速可控的特点，可配合PWM调速或温控策略，在热负荷较低时降低转速，从而平衡噪声、能耗与散热能力。高风量、高静压的设计取向决定了它并非单纯追求开阔空间中的最大风速，而是强调穿过阻力部件后的有效送风。对于机柜内多硬盘、阵列卡、CPU供电区等热点集中位置，可采用串联增压或并联冗余方式布置；串联时要关注两只风扇的转速匹配和气流方向，并联时则要避免相互抢风。

　　从结构设计角度看，该类风扇的关键不只是叶轮外形，还包括安装基准、密封间隙、出线方向、旋转方向与周边空间。模型呈现的反向旋转特征可用于校核风向标识和装配方位，防止现场装反导致散热效率下降。实际应用中，风扇与散热器之间宜保持贴合或设置导风罩，减少旁通漏风；进风侧若配置防尘网，需要定期评估堵塞带来的压损上升。通过三维结构提前确认这些边界，可以减少样机阶段的返工，让冷却方案在紧凑空间内兼顾风量、静压、噪声和可维护性。
