双轴齿轨式摄影测量载物摄像云台

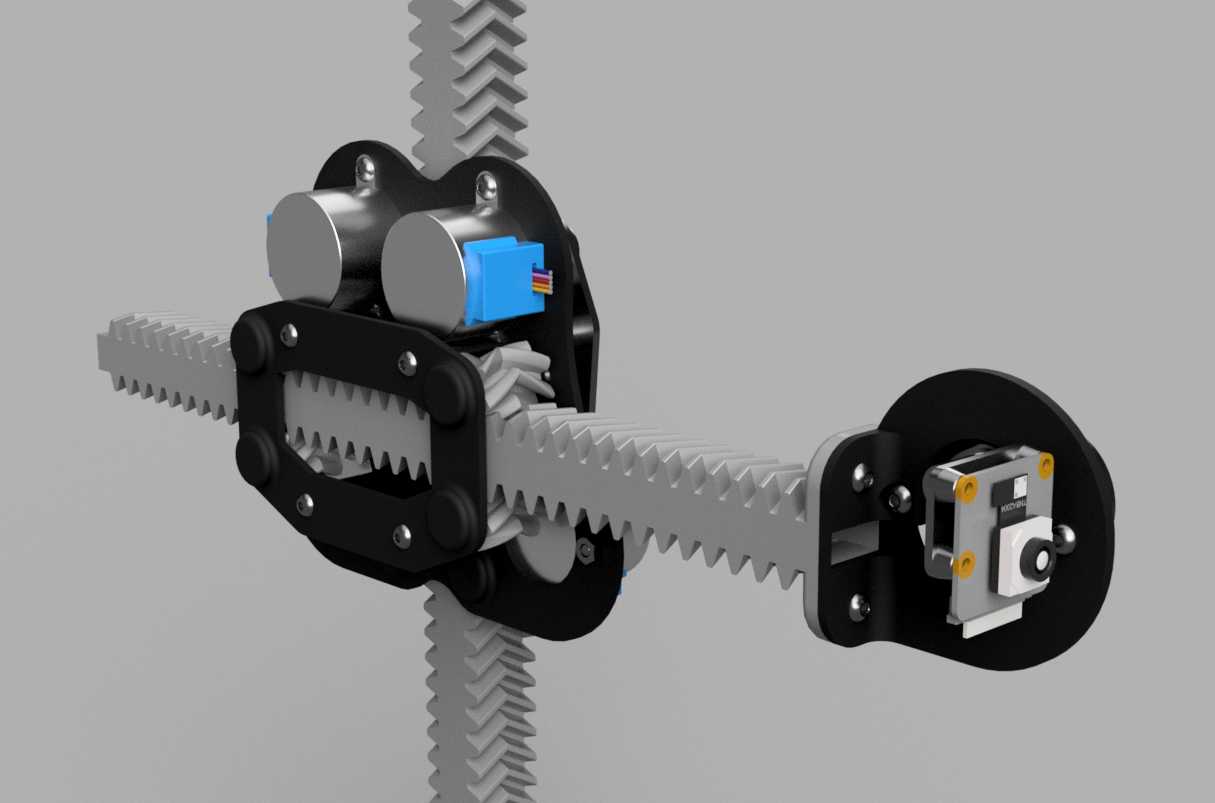

　　这套齿轨式双轴运动机构面向近景摄影测量、小型工件逆向扫描与教学实验场景，将载物转盘与相机位姿调整整合在同一正交齿轨框架内。水平方向的长齿条承担相机横移与对焦距微调，竖直齿条提供高度方向的拍摄位置变化，十字交叉处的滑移座由两组步进电机分别驱动齿轮，沿两根齿条完成独立进给，末端安装板用于固定树莓派相机及镜头模组；齿条另一端的圆形载物盘可放置待测小零件，通过更换盘座能够适配不同底面尺寸的样件。

　　从结构选型看，采用齿轨而非常见同步带或光轴丝杠，主要考虑小载荷下的低速定位、开放安装空间和低成本加工：齿条直接承担导向与传动，滑移座两侧布置限位滚轮与压块，控制齿轮齿条啮合侧隙；电机座与黑色折弯支架之间预留减振垫位置，可降低步进电机低速爬行对成像的影响。相机安装板上设置了多组腰形孔，支持光轴中心、俯仰角度和镜头到工件距离的微调，接线槽沿支架边缘布置，避免拖链与运动件干涉。

　　实际布置时，竖直齿条应固定在稳定立柱或实验台架上，水平齿条的有效行程决定相机可覆盖的物距范围；载物盘中心需与两轴运动基准保持同轴，减少多视角拼接时的系统误差。整机外轮廓以细长齿轨为主，占用台面宽度随水平行程变化，安装边界要在齿条两端保留电机与限位开关空间，末端相机载荷不宜过大，更适合树莓派相机、工业单板相机等轻量成像单元。

　　建模时需要重点表达齿轮齿条啮合关系、滑移座夹层结构、电机输出轴与齿轮的连接方式，以及相机板和载物盘的装配孔位。对摄影测量应用而言，机构重复定位精度、回程间隙和拍摄时的刚性比高速运动更重要，因此在支架厚度、紧固件规格和压轮调整量上应保留可迭代空间，便于后续更换更高分辨率相机或增加补光、触发控制模块。
