高温IDEX双喷头PEEK材料3D打印设备

这款高温IDEX结构打印设备，核心定位是面向高性能工程塑料的熔融沉积成型场景，专门针对PEEK这类需要高温成型环境的特种材料做了全链路适配，区别于常规桌面级FDM设备仅能打印PLA、ABS等低熔点耗材的局限，它的成型腔可稳定维持135摄氏度的恒温环境，从根源上避免PEEK材料打印过程中因温度骤降产生的内应力开裂、层间结合力不足问题，保障打印件的结晶度均匀，达到材料本身应有的力学性能指标，可直接用于小批量功能件验证、医疗定制辅具、航空航天非承力结构样件的制作场景。

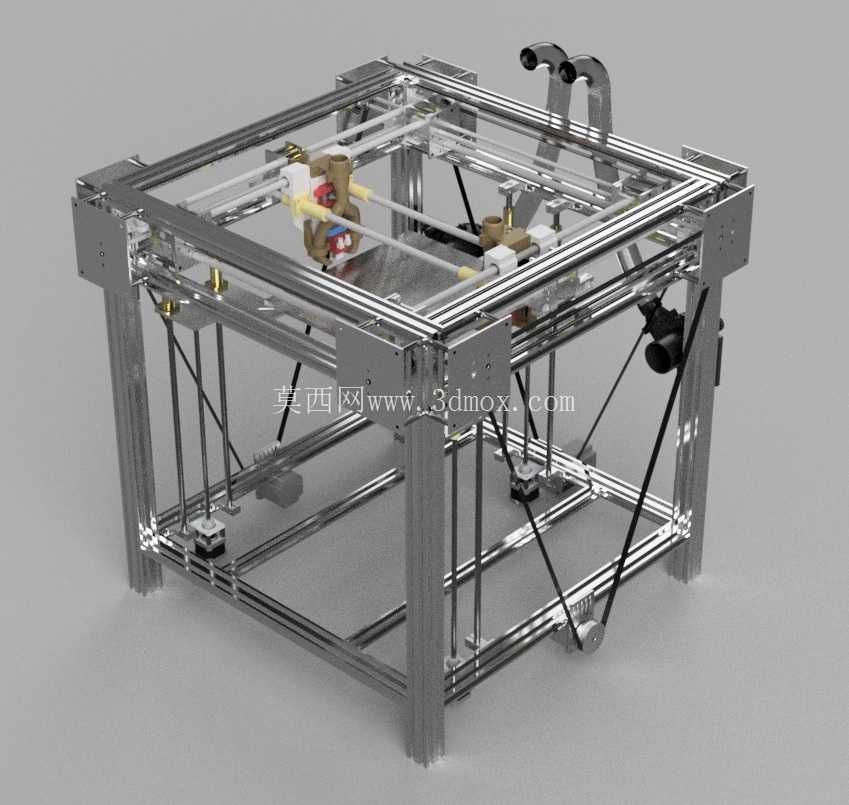

从结构设计逻辑来看，整机采用工业铝型材搭建框架主体，型材拼接处采用角件加内置螺栓的锁紧方式，既保证了整体框架的刚性，减少XYZ轴高速运动时的结构共振，又预留了充足的改装拓展空间，后期可根据使用需求加装 enclosure保温罩、耗材干燥仓、空气过滤组件等附属模块。运动系统采用XYZ三轴导螺杆传动方案，搭配铜石墨材质的轴套作为运动导向副，相比常规的皮带传动+直线轴承方案，导螺杆的传动精度更高、回程间隙更小，能够在长时间高温工作环境下维持稳定的传动精度，铜石墨轴套自带自润滑特性，无需频繁加注润滑脂即可在高温环境下长期顺畅运行，降低设备的日常维护频次。

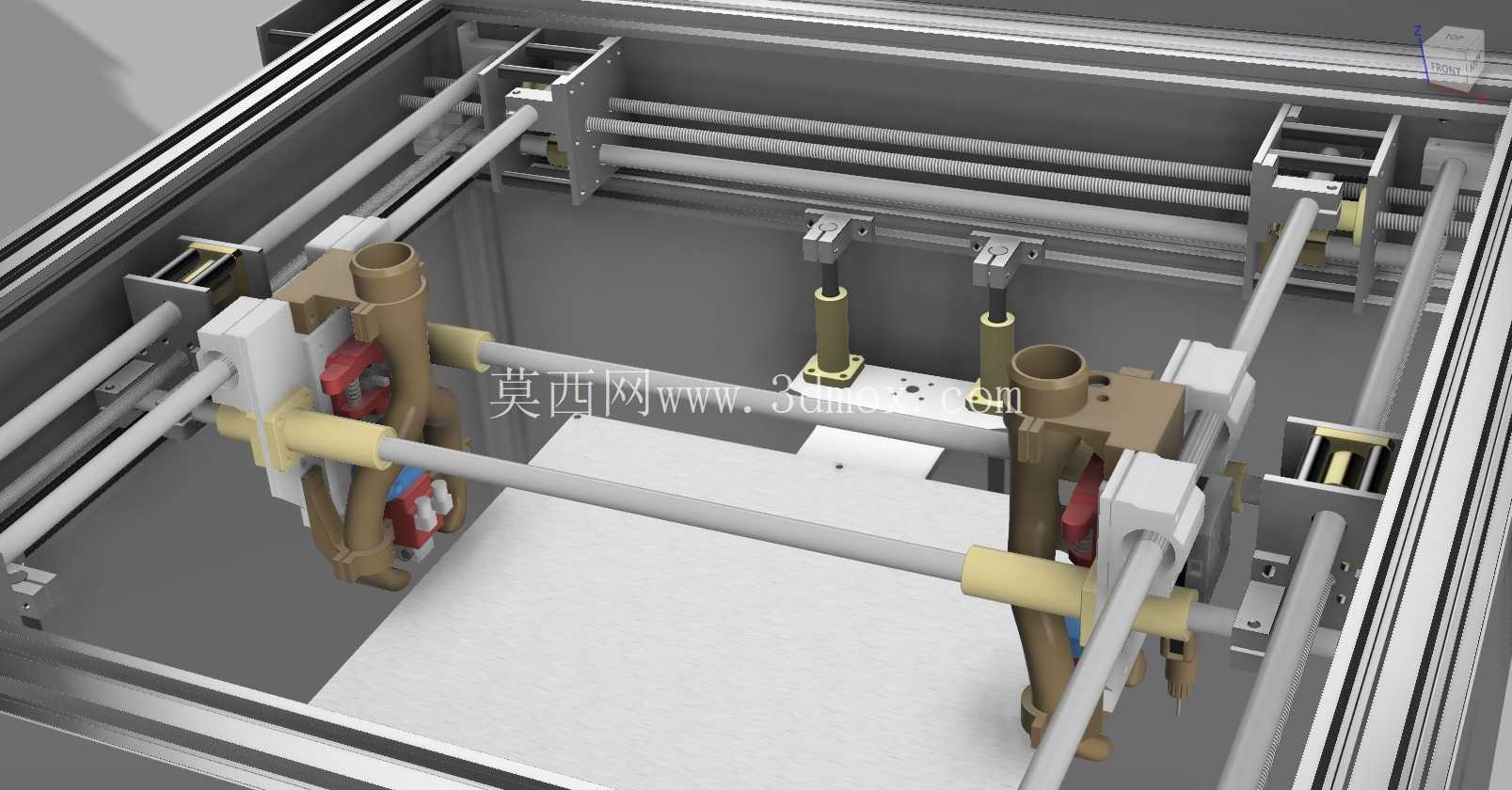

核心功能配置上，设备采用独立双喷头（IDEX）设计，两个打印头可独立运动，除了常规的双材料复合打印之外，还支持可溶性支撑材料打印，打印PEEK这类高性能材料时，可使用同温级可溶性支撑耗材，打印完成后通过溶剂溶解即可去除支撑，不会损伤零件表面，也避免了手动拆除支撑带来的零件变形、表面缺损问题。打印腔采用主动加热设计，配合腔体内部的热风循环结构，保证腔体内各个位置的温度差控制在±3摄氏度以内，避免成型件不同区域冷却速率不一致导致的翘曲变形。设备自带自动调平功能，每次打印前可自动检测打印平台的平面度偏差，通过软件实时补偿喷头与平台的间距，无需人工反复调试平台水平，降低操作门槛。散热系统采用双回路设计，喷头喉管部位采用水冷散热，保证耗材在喉管内不会提前软化堵头，成型腔外部设置独立的零件冷却风扇，可根据打印材料的工艺需求调节冷却风量，兼顾高温材料成型的保温需求和小特征打印的快速冷却需求。

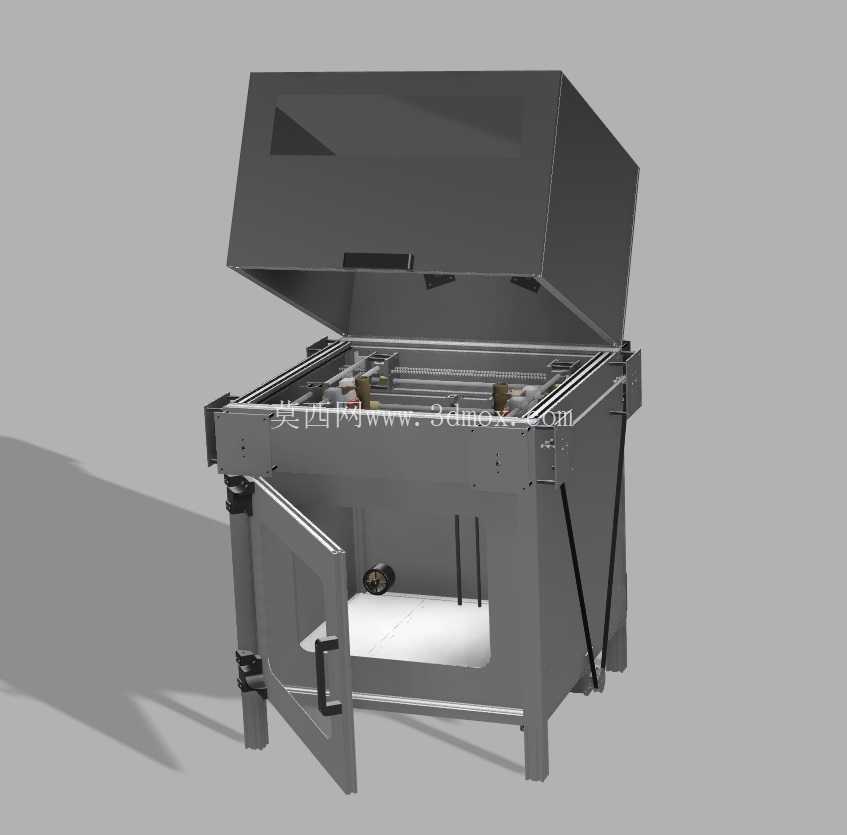

从安装边界与外形尺寸来看，整机采用立式框架布局，底部支撑脚高度可调，可适配不同平整度的安装地面，设备安装时需要在四周预留至少200mm的操作与维护空间，方便日常更换耗材、清理打印平台、检修运动组件；后侧预留水冷管路、供电线路、控制线缆的走线空间，可直接对接工业厂房的标准化供电与供水接口，无需额外改造管线。打印平台采用耐高温的微晶玻璃材质，表面喷涂耐高温涂层，打印时PEEK材料可牢固附着在平台表面，打印完成后平台冷却即可轻松取下零件，无需额外涂抹固体胶、美纹纸等辅助附着材料。

在实际应用场景中，这款设备可覆盖科研院所的新材料打印工艺研发、工业领域的小批量功能零件快速制作、医疗行业的个性化定制植入物试生产等场景，相比工业级大型高温3D打印设备，它的占地面积更小、采购与使用成本更低，同时保留了高温PEEK打印的核心工艺能力，IDEX独立双喷头的设计也让它的打印效率比单喷头设备提升近一倍，可同时打印两个相同的小尺寸零件，适合小批量样件的快速交付。设计过程中充分考虑了高温工作环境下的零部件可靠性，所有靠近成型腔的电气元件、传动部件都选用耐温等级180摄氏度以上的型号，避免长期高温工作导致的元器件老化失效，管路与线路都采用耐高温的护套做防护，防止高温烘烤导致线路绝缘层破损、管路老化开裂。整机的运动行程经过优化，在保证足够成型尺寸的前提下尽可能压缩设备的整体外形尺寸，不会占用过多的车间或实验室空间，框架上预留的标准型材槽位可方便用户后期加装自动供料系统、打印过程监控摄像头、废气过滤装置等拓展配件，适配不同用户的个性化使用需求。
