CA6140车床传动用法兰联轴器结构

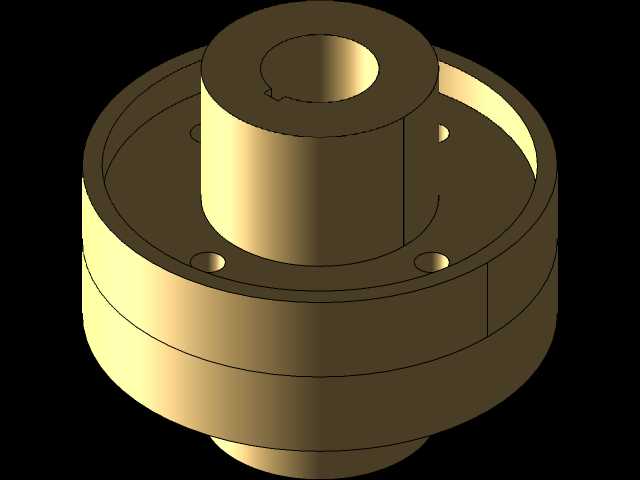

　　这套法兰联轴器的三维结构，是围绕普通卧式车床主轴箱与进给传动链的刚性同轴联接需求搭建的，在CA6140这类常规卧式车床的传动布局里，它承担着两根同轴布置传动轴之间的扭矩传递作用，把主轴端或者进给箱输出端的回转动力，无相对滑移地传递到下游执行轴段，日常车间里车床长期满负荷走刀、重切削工况下，这类刚性法兰联接不会出现弹性联轴器的滞后扭转变形，能保证传动比严格恒定，车削螺纹、精车外圆时不会因为传动间隙累积出现螺距误差或者表面走刀纹。

　　从结构设计逻辑来看，整套零件采用成对组合的盘毂布局，两个带凸台的半联轴器分别预装在两根待联接轴的轴端，中心加工出和轴径匹配的通孔，孔壁开出标准键槽，通过平键实现轴和毂的周向锁止，避免扭矩传递时轴孔之间出现打滑；朝外延伸的圆盘法兰端面上沿圆周均匀分布数个螺栓过孔，装配时两片法兰端面完全贴合，穿入高强度螺栓并按对角顺序拧紧，靠法兰接合面的摩擦力和螺栓的抗剪能力共同承担工作扭矩。建模时特意把法兰盘上的螺栓孔位置做了全约束定位，孔中心圆直径和法兰外圆、轴头凸台的同轴度公差在草图阶段就做了关联，后续工程图导出时可以直接标注形位公差，避免现场装配出现螺栓孔错位、两片法兰无法贴合的问题。

　　实际安装边界上，轴端伸入轮毂的长度做了限位设计，轮毂端面和轴肩预留了微小的贴合间隙，不会出现轴顶死法兰端面导致装配不到位的情况；法兰盘的外圆尺寸要小于车床主轴箱内部的腔体内壁间隙，径向预留足够的安全距离，回转时不会和箱体内的润滑油路、其他齿轮轴发生运动干涉；轴向总长度要匹配两根对接轴的轴端伸出距离，两片法兰锁紧之后，两根轴的轴向窜动会被刚性约束，因此装配前必须调整两轴的同轴度，径向偏移量控制在允许范围内，不然高速回转时会产生额外的交变弯矩，拉伤轴和轴承。

　　建模过程中把轮毂的过渡圆角、法兰盘和凸台衔接处的卸载槽都做了还原，这类细节位置是应力集中的高发区，圆角半径不能随意省略，否则长期承受交变扭矩时容易在衔接位置萌生疲劳裂纹。盘体上的减重小孔沿圆周对称布置，既可以减少整套联轴器的整体重量、降低回转惯量，车床启停换向时的冲击更小，也能在装配时作为对位标记，方便工人快速对齐两片法兰的螺栓孔。日常维护时拆开法兰螺栓就能分离两根传动轴，不需要挪动两端的箱体部件，检修更换密封件、调整轴承间隙的操作空间很充裕，完全适配普通机床车间的装配维修习惯。
