CA6140车床传动链轮三维结构

　　链轮是链传动系统里承担动力传递的核心盘类零件，这一结构对应CA6140普通车床进给与辅助传动链路中的啮合件，在整机里负责把轴端输出的旋转扭矩，通过和链条滚子的逐齿啮合，转化为稳定的连续回转运动，常见于车床进给箱到溜板箱的动力传递段、润滑泵驱动支路，以及防护门联动、排屑器牵引这类辅助机构中。和齿轮直接啮合的传动形式不同，链轮不需要和配对齿面做高精度线接触，对轴系平行度误差、中心距偏差的容忍度更高，在车床这类多油污、切削粉尘混杂的工况下，即便润滑条件一般，也能保持稳定传动，不会轻易出现齿面胶合、卡死的问题。

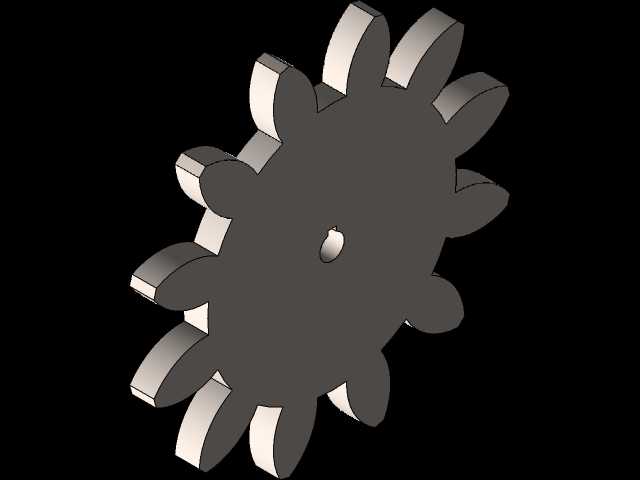

　　从结构设计逻辑来看，这个链轮采用了最常用的单片式实心盘结构，外缘均匀分布12个适配标准滚子链的齿槽，齿形轮廓按照三圆弧一直线的标准链轮齿廓绘制，齿侧的圆弧段可以在链条啮入、啮出时顺滑引导滚子落位，避免链条跳动、卡滞；齿根位置预留了和滚子外径匹配的承托弧面，啮合时载荷均匀分布在滚子和齿面接触区，不会出现应力集中断齿。盘体中心开设贯通安装孔，用来穿装传动轴，孔位和轴径采用过渡配合，装配时通过平键传递扭矩，限制链轮和轴之间的周向相对转动；盘体没有额外开设减重孔，是因为车床传动端的链轮整体尺寸偏小，实心结构刚性更足，受冲击载荷时不会出现盘体变形，长期运行齿形的径向跳动量可以控制在很小范围内。

　　建模过程中先以齿根圆、齿顶圆、分度圆三个基准圆为基础，逐个绘制单齿的轮廓草图，通过圆周阵列完成全部轮齿的排布，再拉伸生成盘体实体，最后切除中心安装孔，完整还原了零件的加工成型形态。实际安装时，链轮的轴向定位依靠轴肩和轴用挡圈完成，两个配对链轮的端面共面度需要调整到允许偏差范围内，避免链条运行时出现偏磨；链条装配后的下垂量要控制在合理区间，太松容易跳齿脱链，太紧则会加剧齿面和滚子的磨损。这类链轮在车床运维中属于易更换备件，长期运行后齿面会出现均匀磨损，当齿厚磨损量超过原厚度的三成时就需要更换，建模时保留的完整齿形参数可以直接对接数控铣削加工，不需要二次测绘，能大幅缩短备件加工的周期。
