乘用车定制化镂空轮毂结构设计

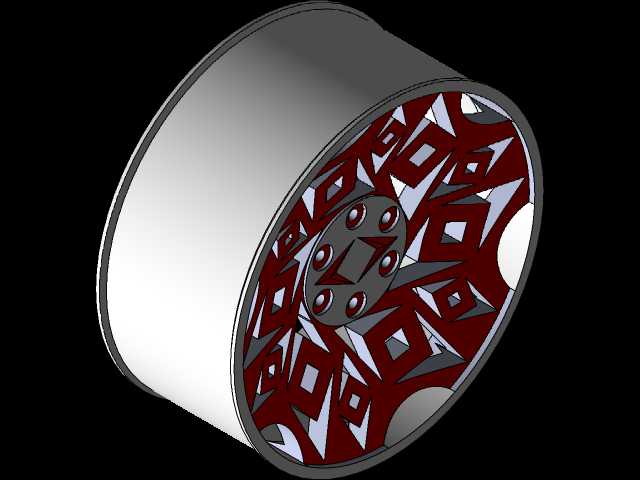

　　该轮毂结构面向乘用车辆的个性化改装与定制化配套场景，核心作用是承载整车垂向载荷、传递驱动与制动力矩，同时在轮辋外侧形成具备品牌识别特征的装饰性轮辐结构。整套结构以回转体轮辋为基础，轮辋部分保留完整圆柱筒段，用于匹配轮胎胎圈的安装贴合面，筒段轴向宽度、内侧止口直径均按照常规乘用车轮胎装配边界设定，轮辋边缘预留胎圈卡合的凸缘结构，保证轮胎充气后不会出现径向滑脱。

　　轮辐区域没有采用传统均匀辐条布局，而是以交错排布的菱形镂空单元构成连续支撑网格，所有镂空轮廓沿轮毂中心呈周向对称分布，红色实体支撑部分与镂空空缺区域交替衔接，既通过几何图案形成辨识度，也让轮辐在各个周向角度上的受力截面保持均匀，避免局部支撑筋过窄导致应力集中。中心安装区域设置环形安装座，座面均布多个螺栓过孔，孔位分布圆直径、中心定位孔尺寸均按照乘用车轮毂通用安装接口设计，安装端面预留平整贴合面，保证轮毂与车轴法兰装配后端面跳动量控制在合理范围。

　　设计过程中首先确定轮辋的公称直径与轴向宽度，锁定轮胎装配的内外边界，再以中心安装孔为基准向外排布轮辐支撑路径，每一处菱形实体筋的厚度都经过连续过渡处理，筋条与轮辋内壁、中心安装座的衔接位置做圆角顺滑过渡，避免直角交汇带来的应力突变。镂空区域在保证视觉通透效果的同时，也为刹车系统散热提供了额外气流通道，车辆行驶过程中气流可以穿过镂空网格直接带走制动盘热量，降低连续制动后的热衰减风险。

　　结构校核阶段需要重点关注几个边界：一是轮辋筒壁的径向刚度，保证轮胎充气后筒壁变形量在允许范围内；二是轮辐筋条在冲击载荷下的承载能力，过坑、侧向挤压工况下镂空交汇处不能出现断裂风险；三是中心安装座的接触面平面度，螺栓锁紧后整个轮毂的同轴度需满足行驶动平衡要求。该结构既可以作为定制化外观改装轮毂的设计参考，也可用于汽车零部件教学中展示轮辐轻量化、镂空散热的设计思路，建模时所有回转特征与阵列特征保持参数关联，修改孔位数量、筋条厚度或者整体直径时，整套轮辐图案可以同步更新，适配不同尺寸的轮胎安装需求。
