倒三轮电动代步踏板车结构设计

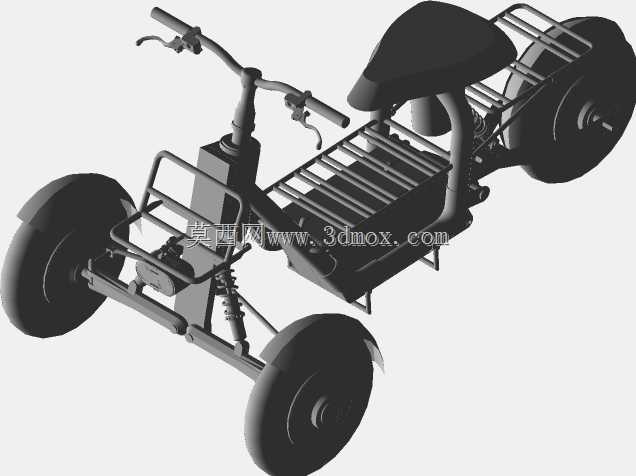

　　该倒三轮电动代步车采用前双轮、后单轮的布局形式，区别于常规正三轮载货车辆，前轮组承担转向与前部承载，后轮提供驱动支撑，整车定位短距离通勤、园区接驳、社区慢行出行场景，可用于厂区内部巡检代步、景区观光短途转运、城镇街巷日常出行，低速状态下前轮双接地的布置能够降低侧翻风险，相比两轮电动车在湿滑路面、低速挪车时具备更好的静态稳定性。

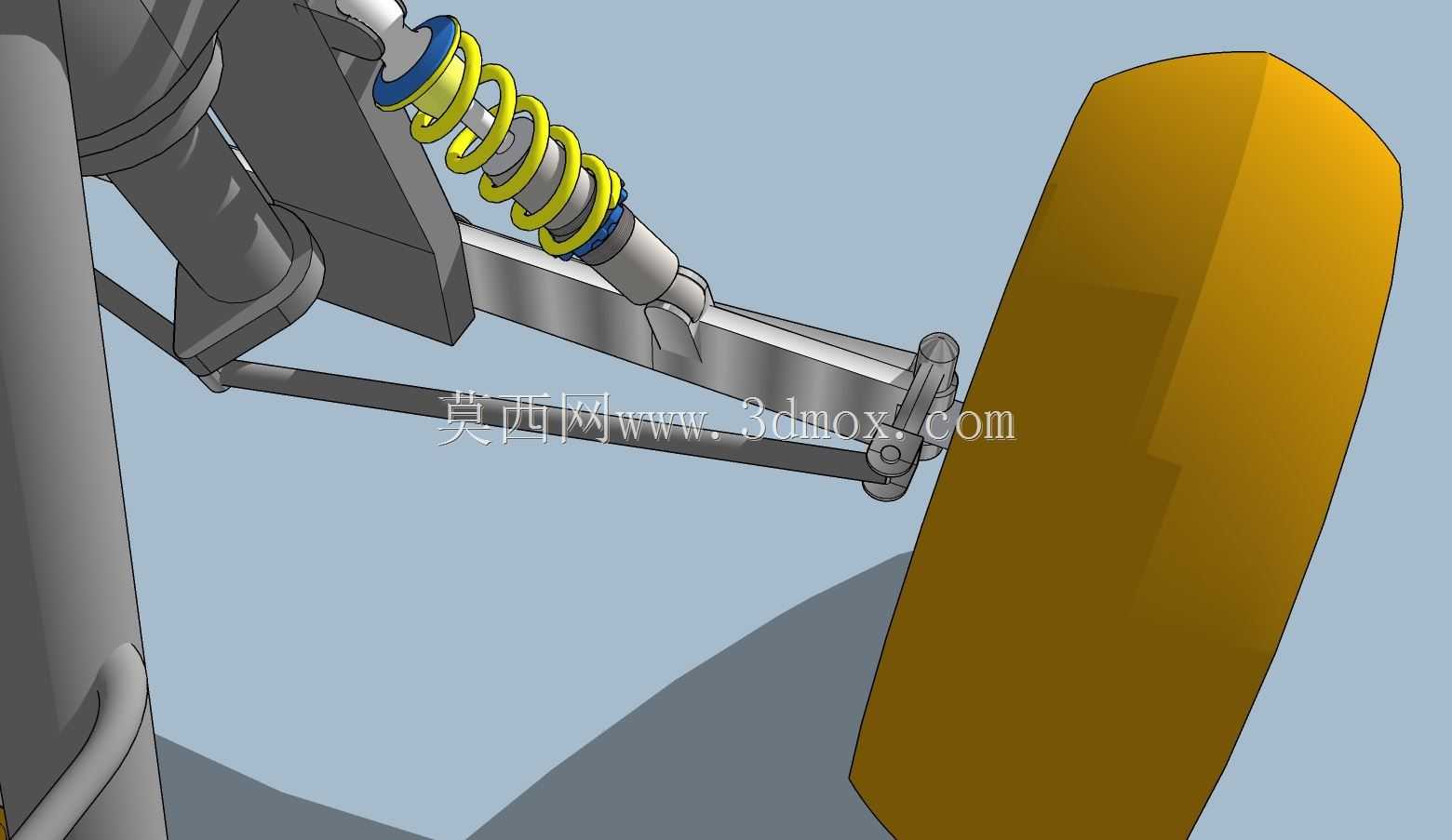

　　车架部分以弯管焊接骨架作为核心承载基体，主梁从转向立管向下延伸至中部踏板区域，后段弯折形成后轮安装支座，管材走向同时兼顾乘员脚踏空间与电池仓布置，中部镂空踏板平台既预留了电池包的安装腔体，也方便乘员双脚平稳放置，车架两侧的护管可对内置电气部件形成侧向防护。前部双轮各自配备独立摇臂与减震阻尼部件，转向立柱通过联动连杆机构同步控制两侧前轮偏转，转向过程中两轮转角差通过连杆几何尺寸约束，避免小半径转弯时轮胎出现过度滑移；前叉上方设置车把与操控线束安装位，车头前部加装简易金属置物货架，可承载小件随身物品。

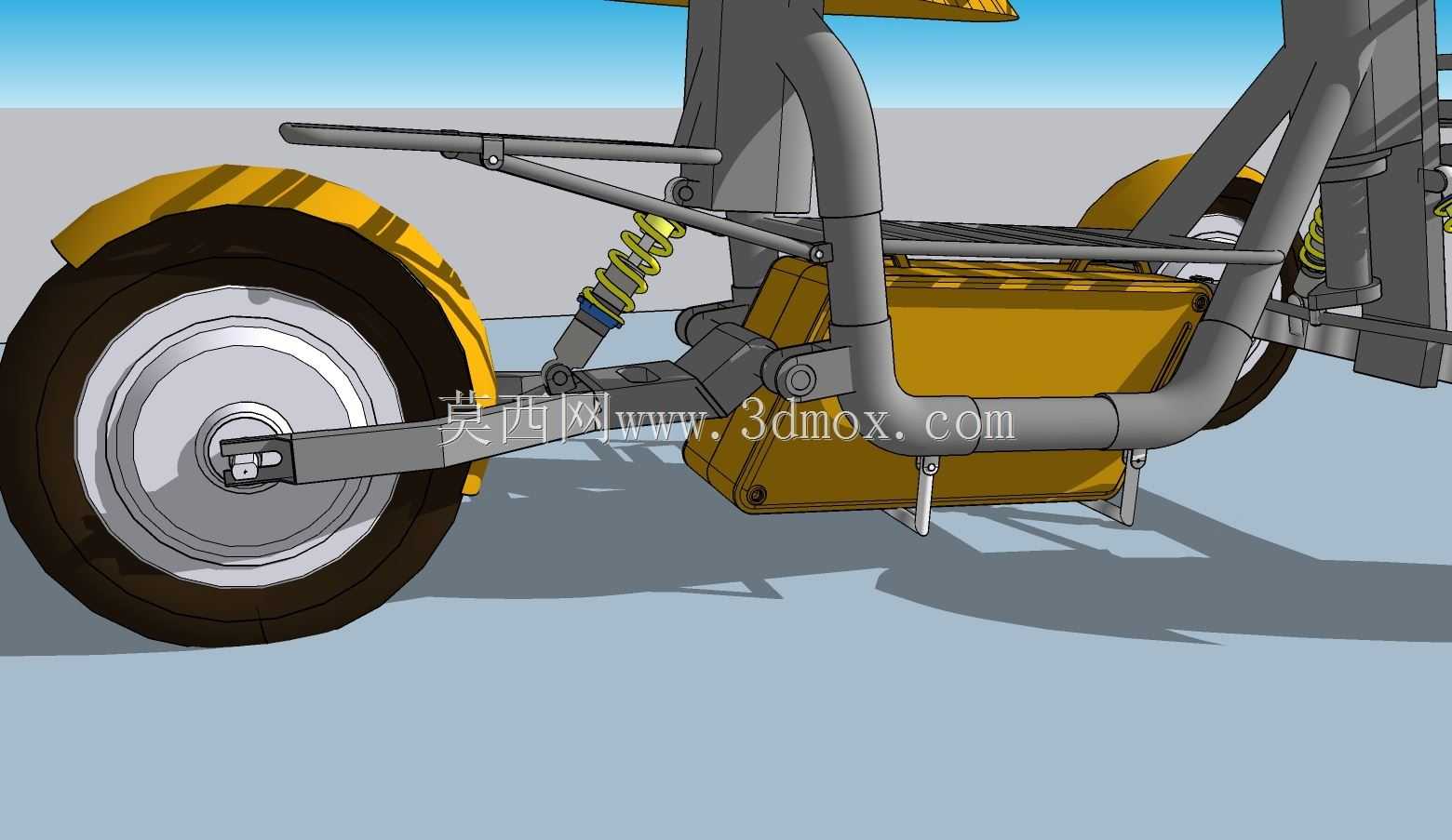

　　动力与传动部分集中布置在后轮侧，轮毂驱动形式省去了链条、皮带外露传动结构，后轮转轴与车架后支座同轴安装，周边预留电机线束走线槽，减少运动部件干涉。座椅采用窄体悬浮式鞍座，座垫下方支撑管带有高度调节余量，可适配不同身高驾乘人员；座垫后方延伸出后置载物平台，板面设置防滑筋条，可临时放置箱包类载荷。

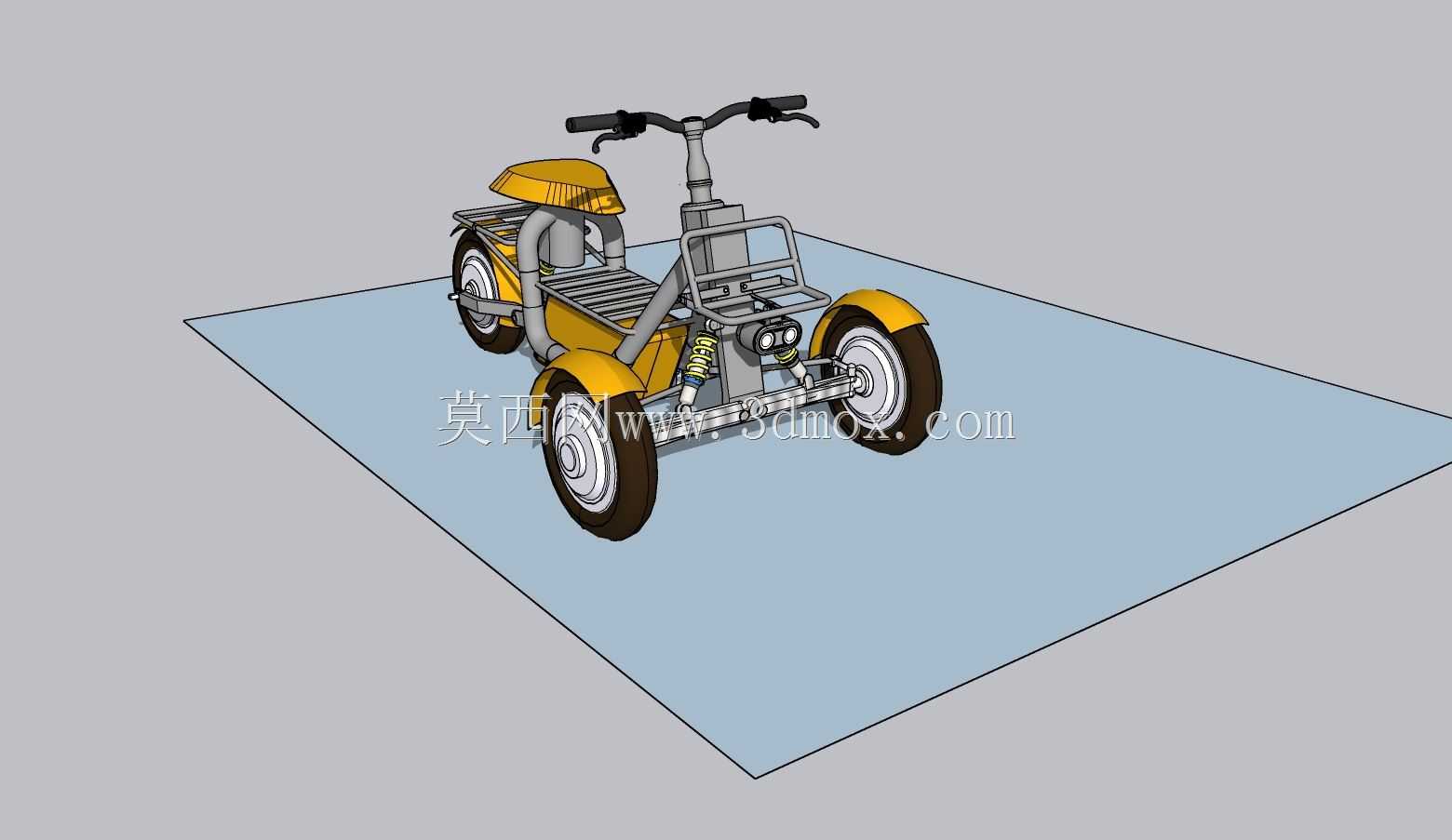

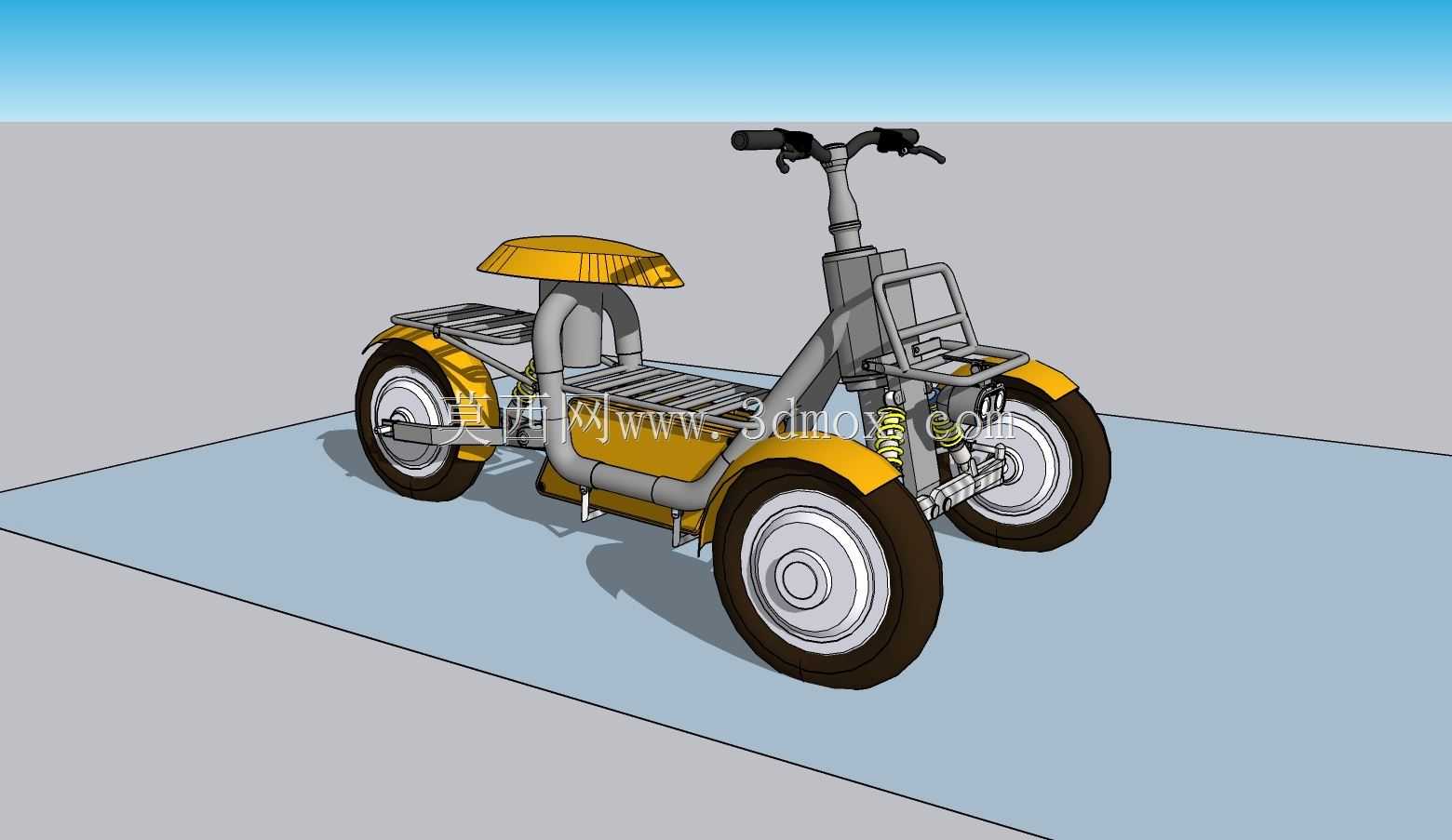

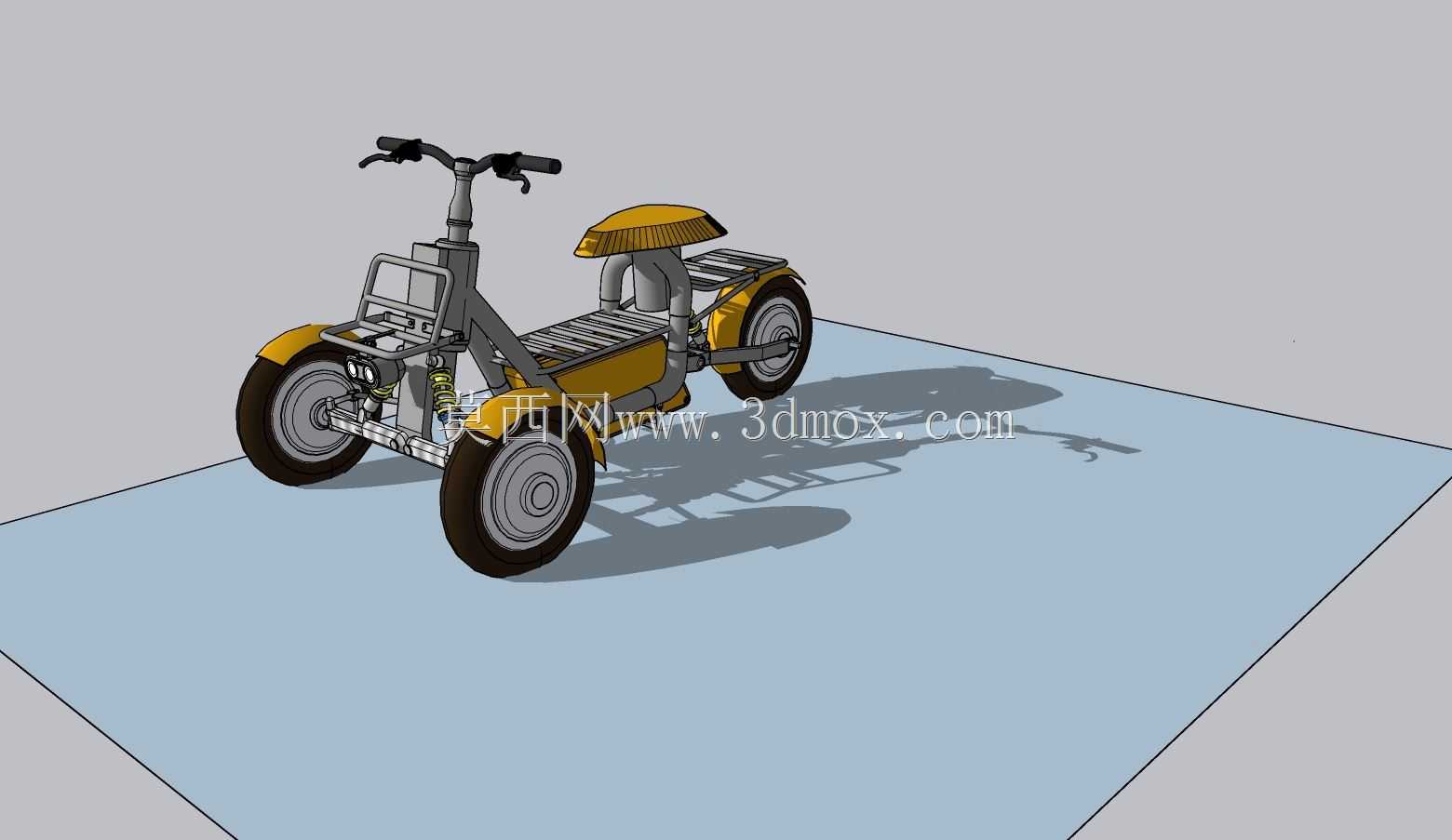

　　整车外覆盖件以黄黑配色的塑料护板为主，前后轮均采用小直径宽胎，轮辋为冲压板式结构，轮胎接地面积适配铺装路面行驶需求。建模过程中需重点核对前轮转向最大转角下的轮胎与摇臂、挡泥板之间的运动间隙，减震器全行程压缩时轮体与车架弯管的避让距离，以及鞍座调节到上下极限位置时与后方载物架的空间边界；整车宽度由两侧前轮外沿决定，长度边界覆盖前货架至后轮尾端，高度方向以车把最高点为限，所有安装孔位需对应管架焊接点位，保证后续拆件出工程图时零部件装配关系完全匹配。
