卡通Q版胖身运输机创意造型结构

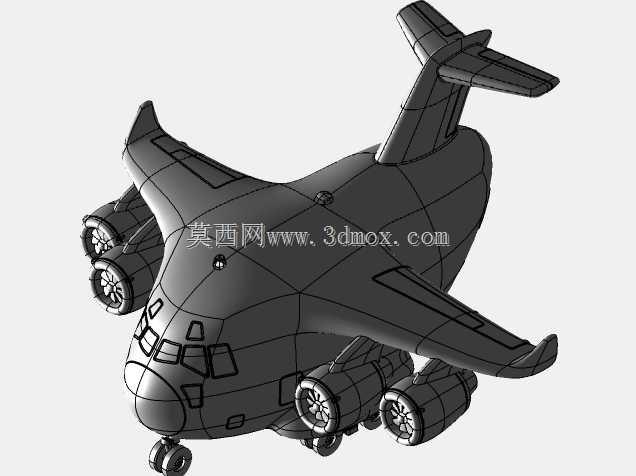

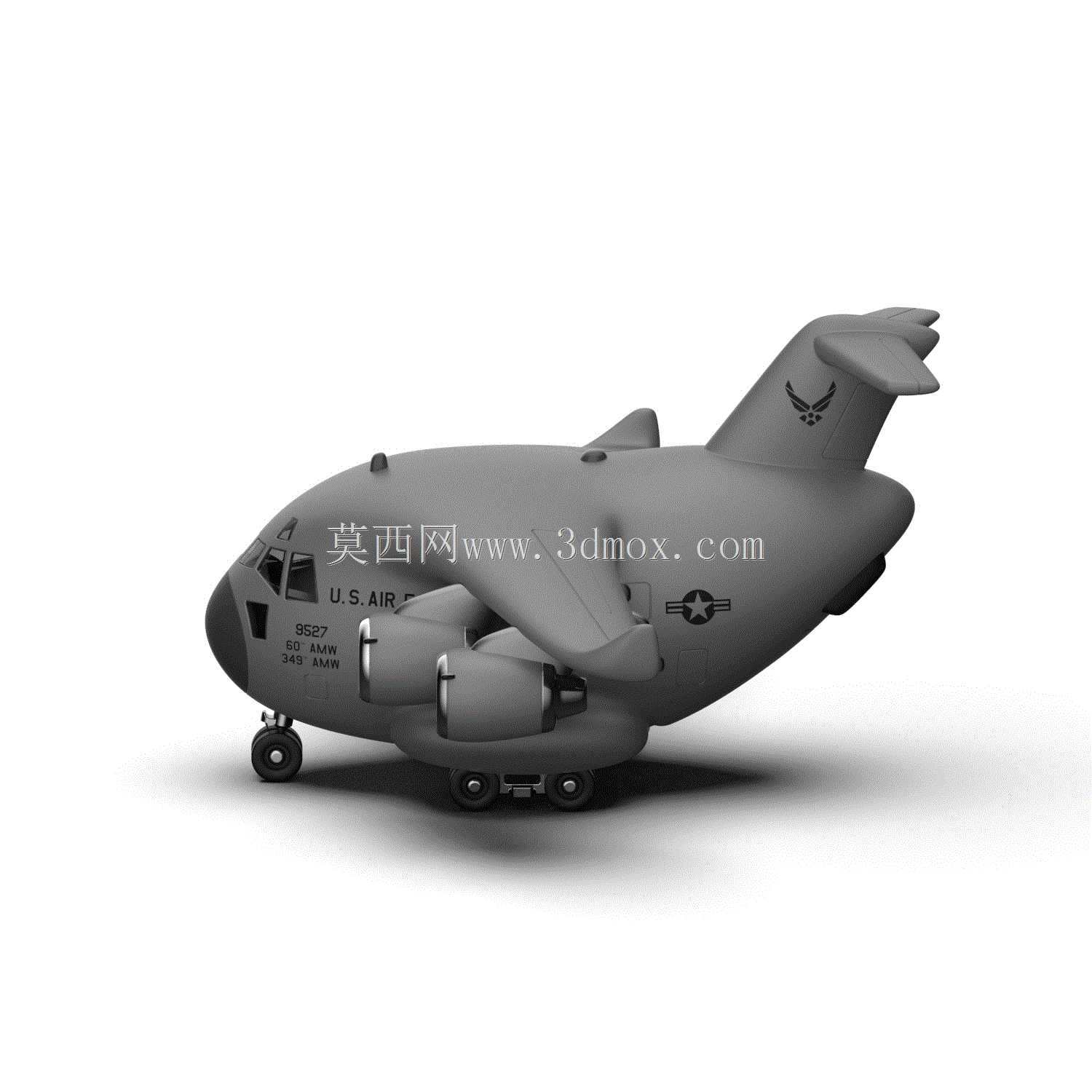

　　这套造型的核心思路是把大型军用运输机的识别特征做夸张化压缩，机身不再沿用常规运输机细长筒段的比例，而是把货舱段大幅膨起，机头雷达罩、驾驶舱风挡、翼下发动机短舱全部保留原有布局逻辑，仅将轮廓做圆润化处理，让整体呈现出类似Q版手办的敦实观感，既可以作为航空文创摆件的原型，也能用于科普展陈、潮玩手办开模、航空主题IP衍生设计的前期结构验证。

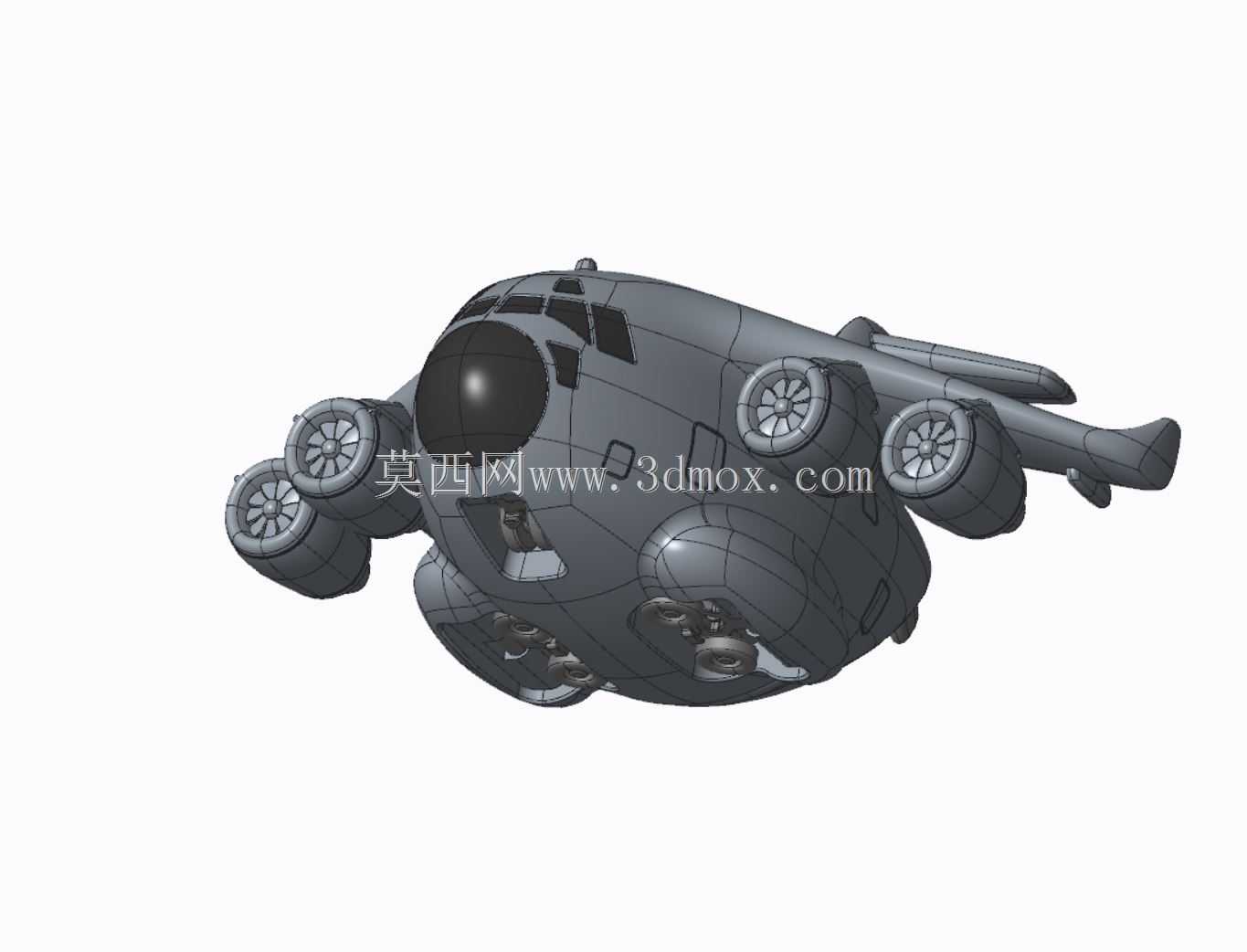

　　从实际功能结构来看，整套设计完整还原了真实运输机的两大核心活动机构：起落架与尾舱门。主起落架布置在膨起机身的腹部下方，多轮组的布局对应原图中机身下侧露出的机轮结构，收放机构预留了转动铰接轴的安装位，折叠状态下机轮组可以完全收进机身腹部的整流舱内，放下时支撑点跨距经过加宽处理——因为机身做了胖化放大，整机重心比常规运输机更低，加宽的主轮距可以避免地面静置、小角度推行时出现侧翻，前起落架布置在机头下方，转向铰接点保留了真实起落架的转角余量，满足摆件类产品小范围滑动转向的使用需求。

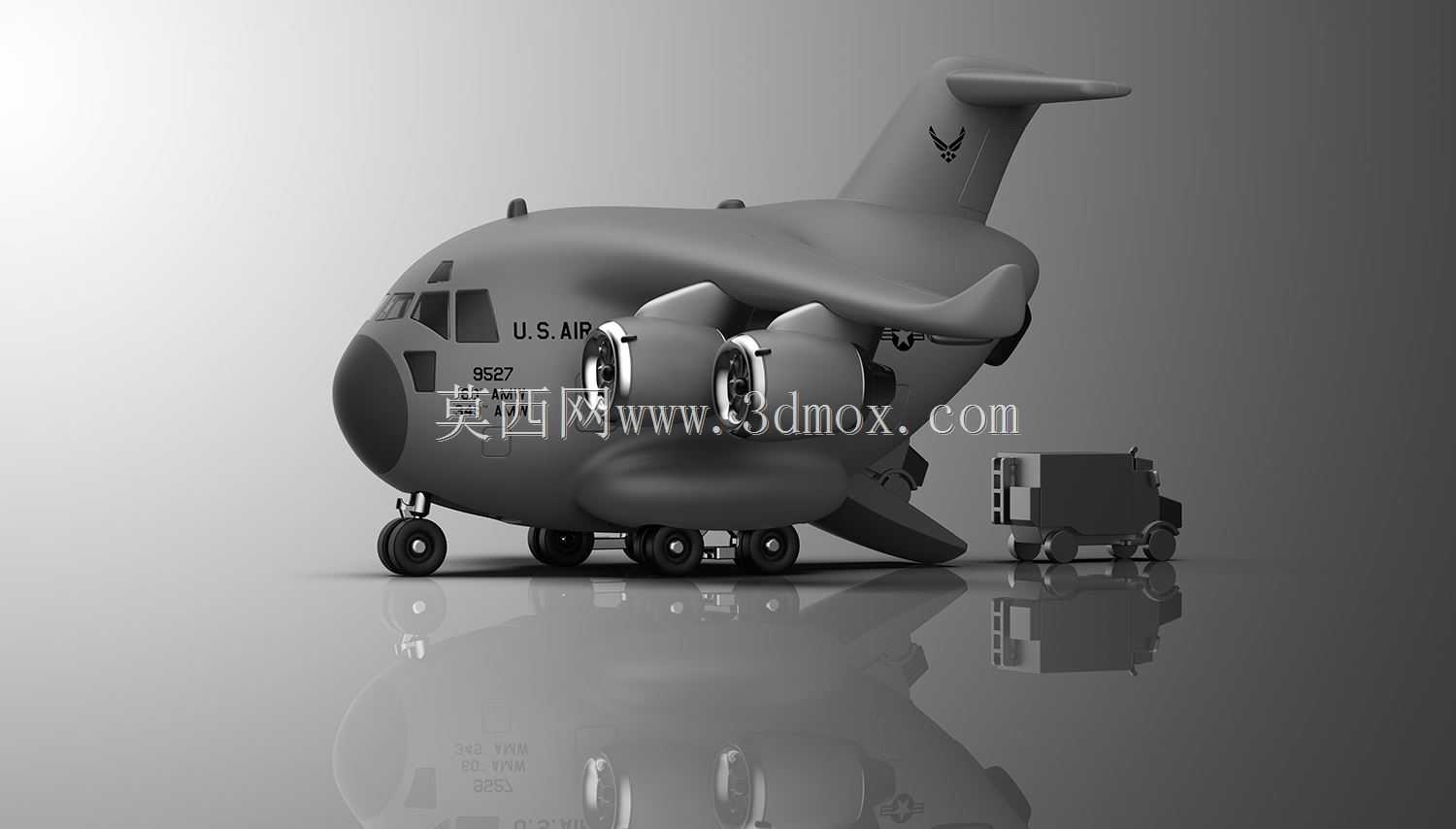

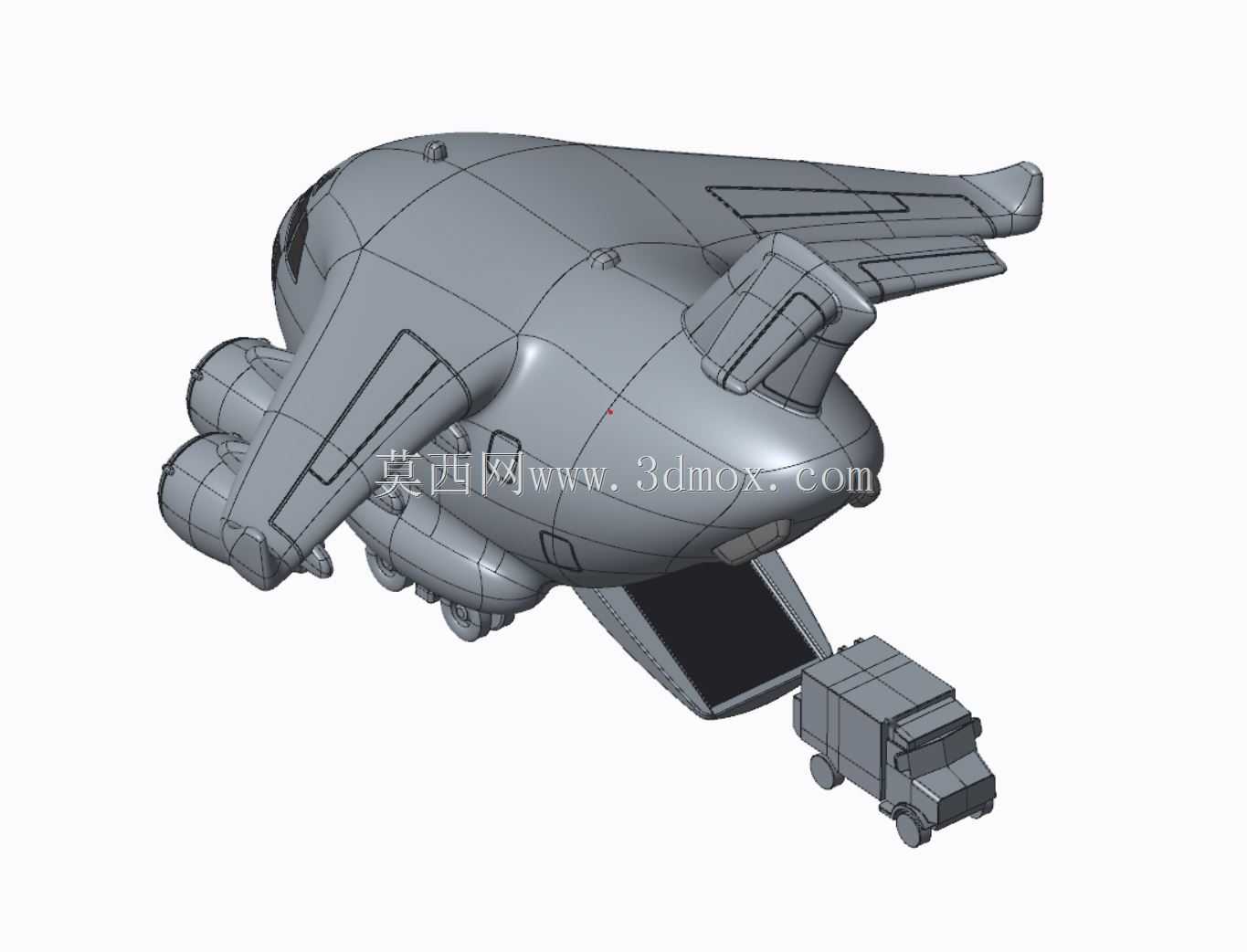

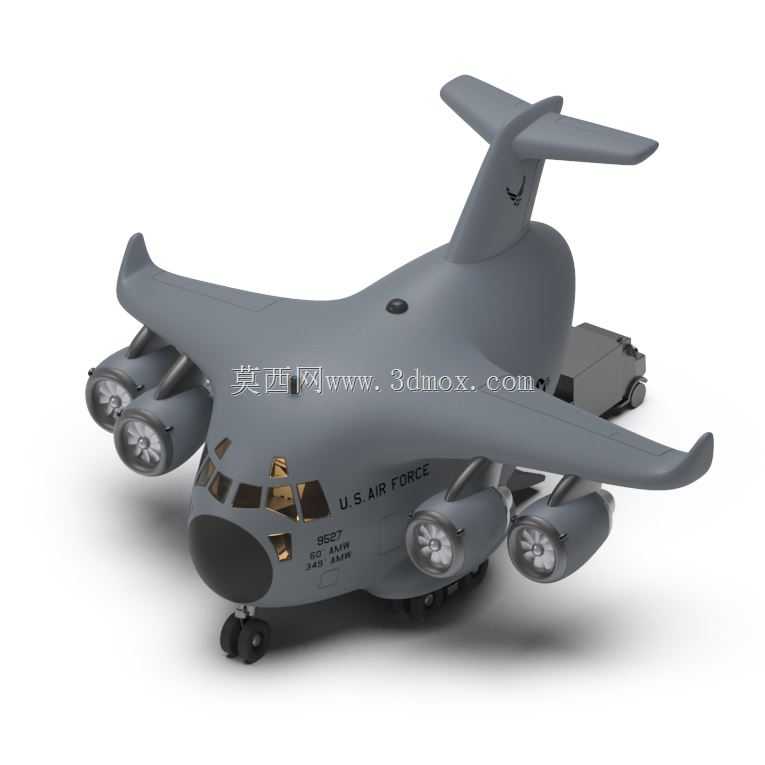

　　尾部的大开口货舱门采用上下对开折叠设计，上半段舱门向上翻起后可收纳至尾段机身的上表面凹槽内，下半段跳板门向下翻转后可搭接在地面，铰接轴的位置做了限位凸台，开合角度分别限制在上翻90度、下翻12度，既还原真实运输机装卸货物的尾门形态，也避免摆件开合时出现结构干涉。翼下吊挂的四台发动机短舱沿用了涡扇发动机的外轮廓，短舱与机翼的连接挂架做了加厚处理，适配胖化造型的视觉重量感，短舱内部预留了空心减重腔，若采用3D打印制作实体样件，可以大幅降低耗材用量，同时避免实心结构打印时出现的翘曲变形。

　　安装边界方面，整机俯视投影的最大宽度为两侧发动机短舱的外端间距，长度方向从机头雷达罩前端到尾翼末端的尺寸，在1比20的文创常用缩放比例下约为260毫米，高度方向从地面到垂尾顶端约110毫米，腹部起落架舱的最低点距离机身蒙皮的间隙预留了8毫米，保证起落架收放时不会和机身曲面发生摩擦。机身侧面的舱门、舷窗、机翼舵面的分模线都沿曲面做了顺滑过渡，没有尖锐棱角，既符合潮玩产品的安全设计要求，也方便后续拆件做分色喷涂。机翼与机身的连接位置做了内嵌的定位卡槽，不需要额外粘接就可以完成预定位，小批量制作时可以单独拆分机翼、尾翼、起落架、尾门几个组件，分别做不同表面处理，机身主体做哑光灰的军机涂装，发动机桨叶、起落架机轮可以单独做分色，装配容错率较高。
