四连杆驱动小型扑翼飞行器结构设计

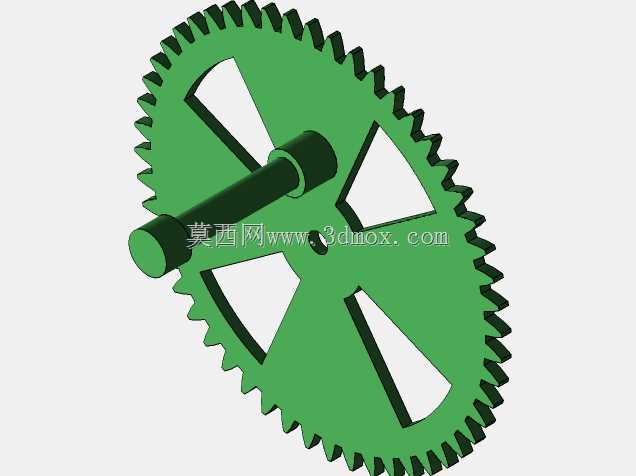

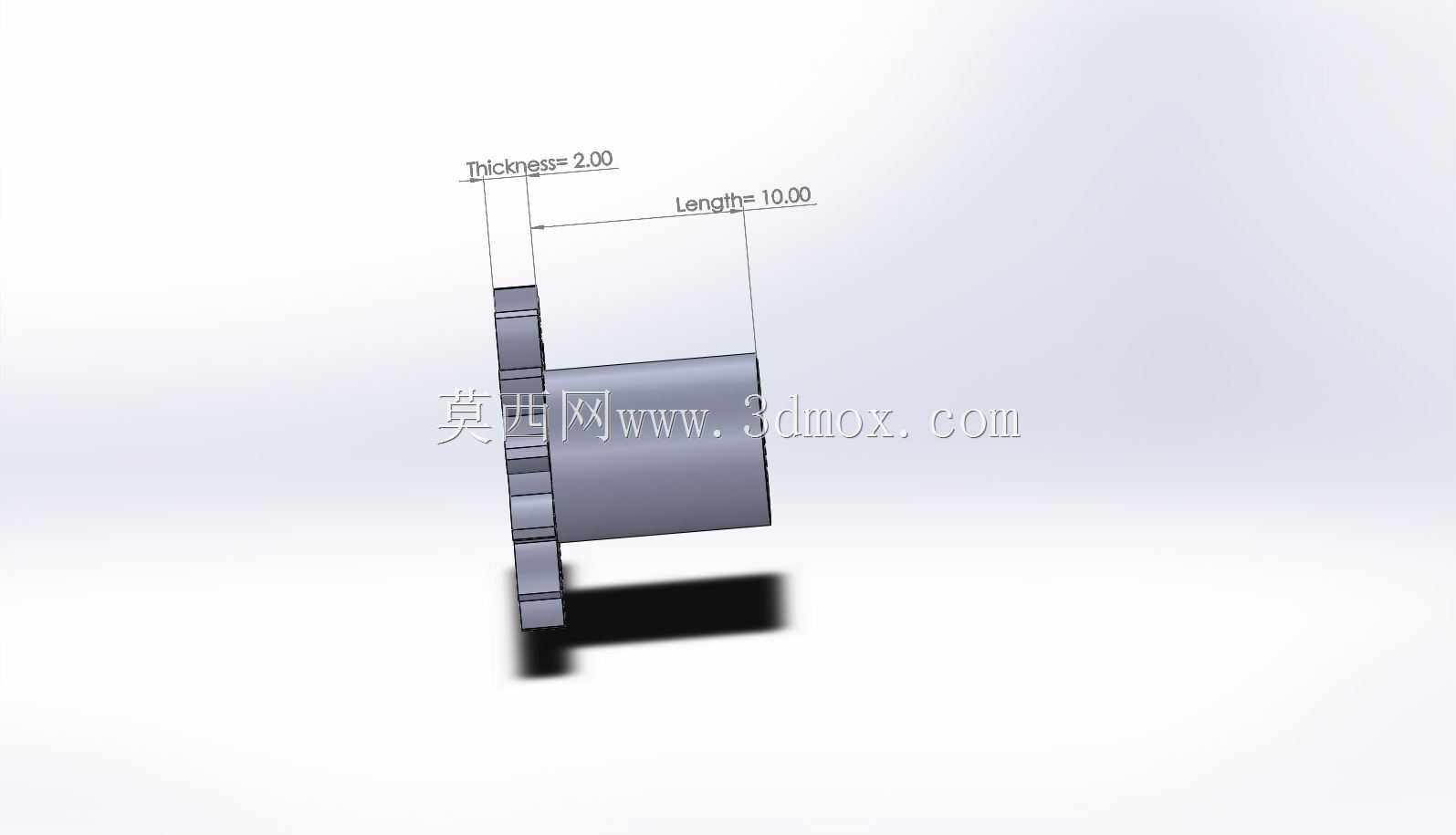

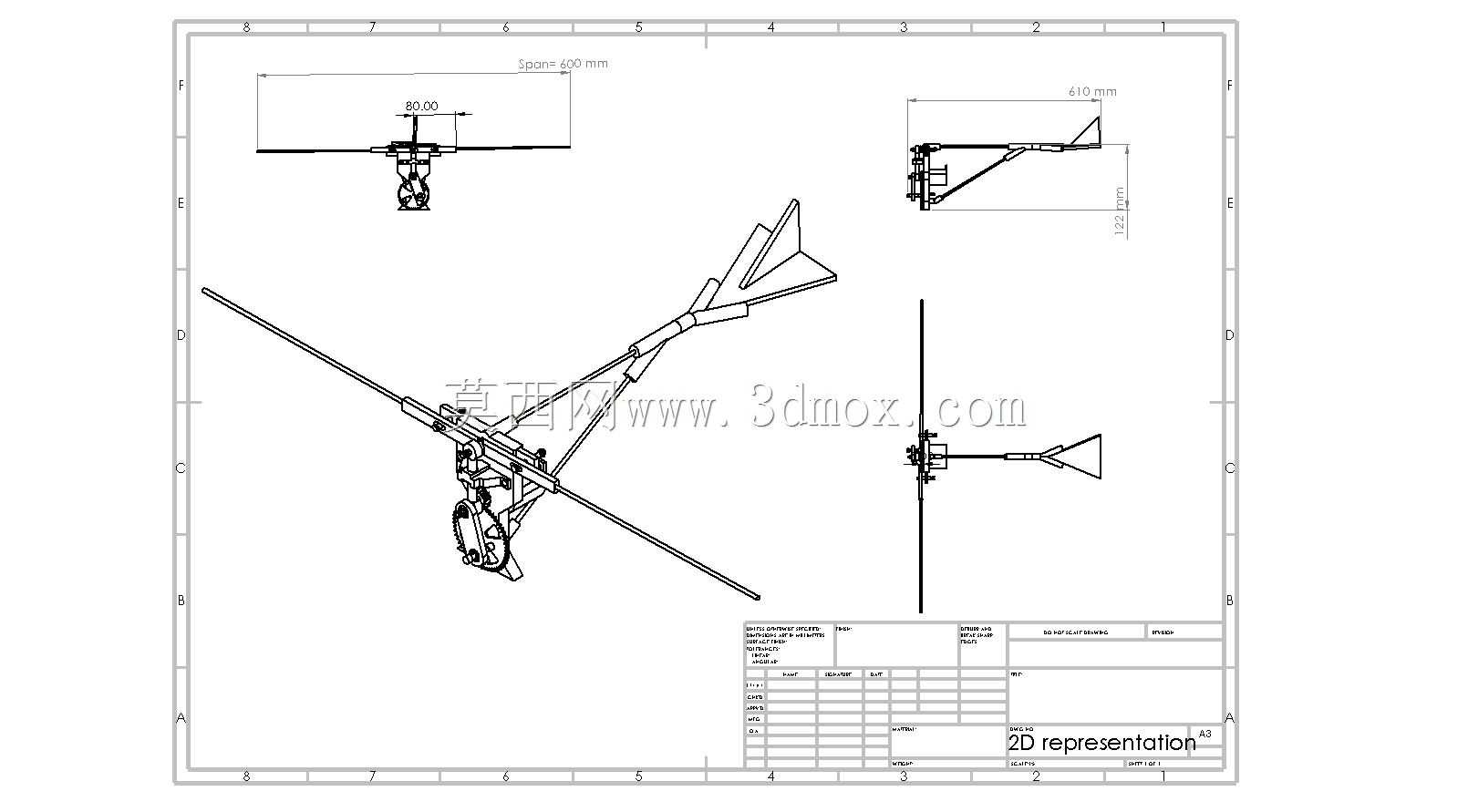

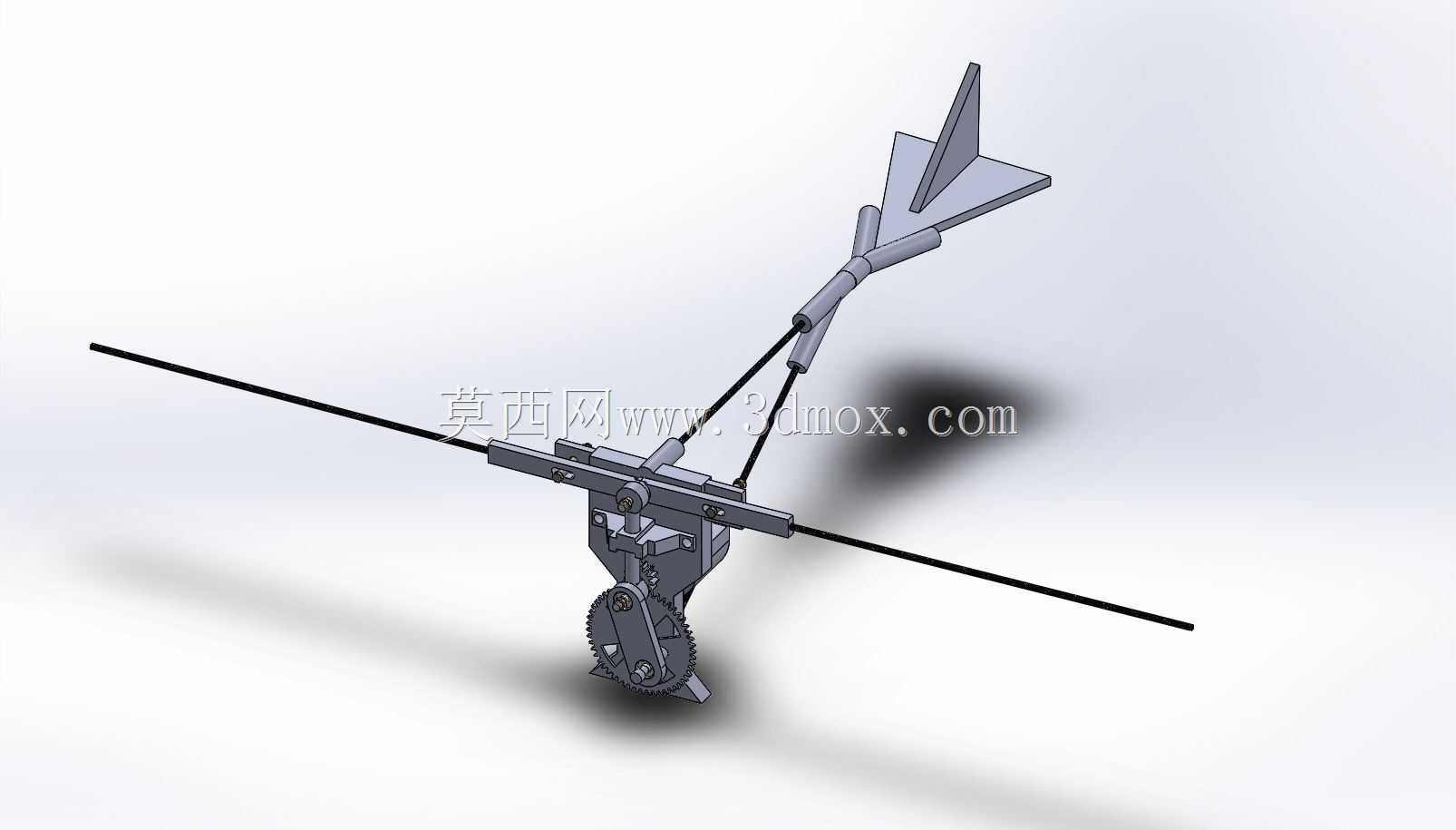

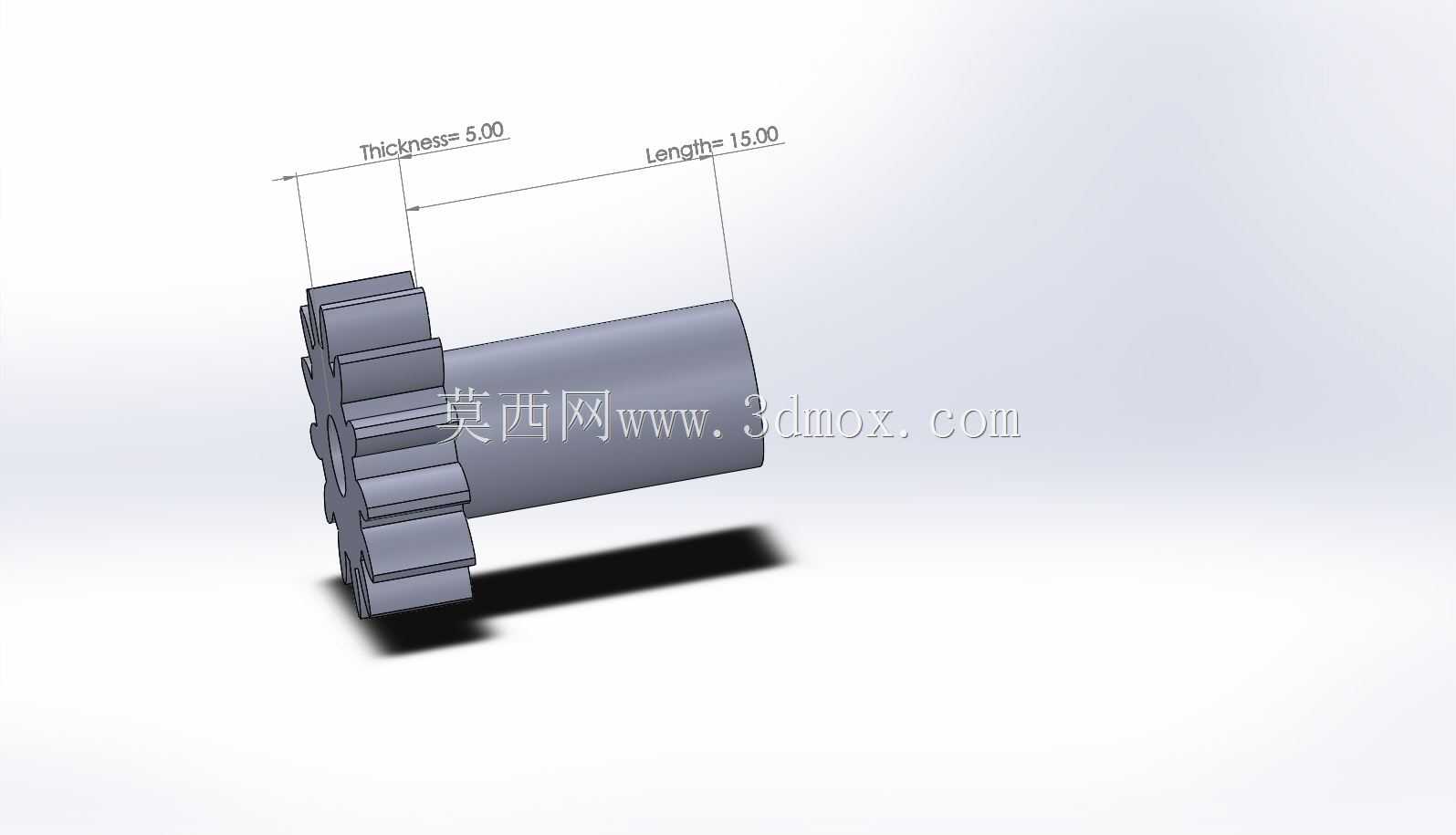

　　这款扑翼飞行器采用四连杆机构作为核心扑动传动单元，整体结构围绕轻量化、低功耗的微型仿生飞行需求搭建，核心传动部分通过齿轮组将动力输出轴的旋转运动转化为翼杆的周期性上下扑动，可在低雷诺数飞行环境下获得优于固定翼布局的气动效率，适配室内微环境侦察、狭小空间探测、仿生飞行教学演示等场景的使用需求。从结构布局来看，整机采用前后串列杆系支撑翼面，动力模块集中布置在机身前段，重心与气动焦点的匹配经过反复调校，避免扑动过程中出现纵向姿态发散，两侧翼杆采用等长对称设计，扑动行程的上下极限位置经过运动仿真校核，不会出现机构死点或杆系干涉问题。传动链路中，动力输出端的小齿轮与从动大齿轮啮合实现一级减速，

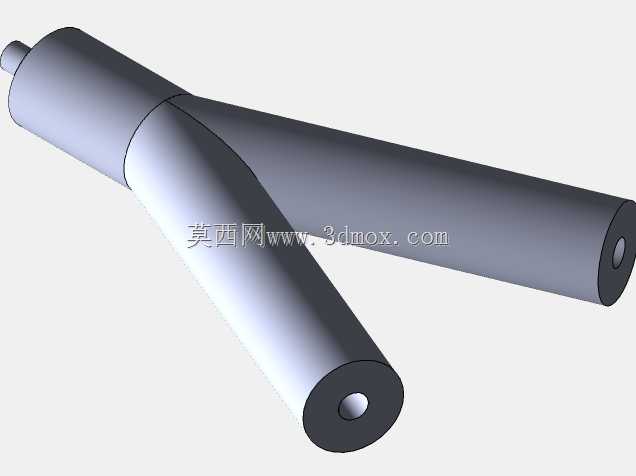

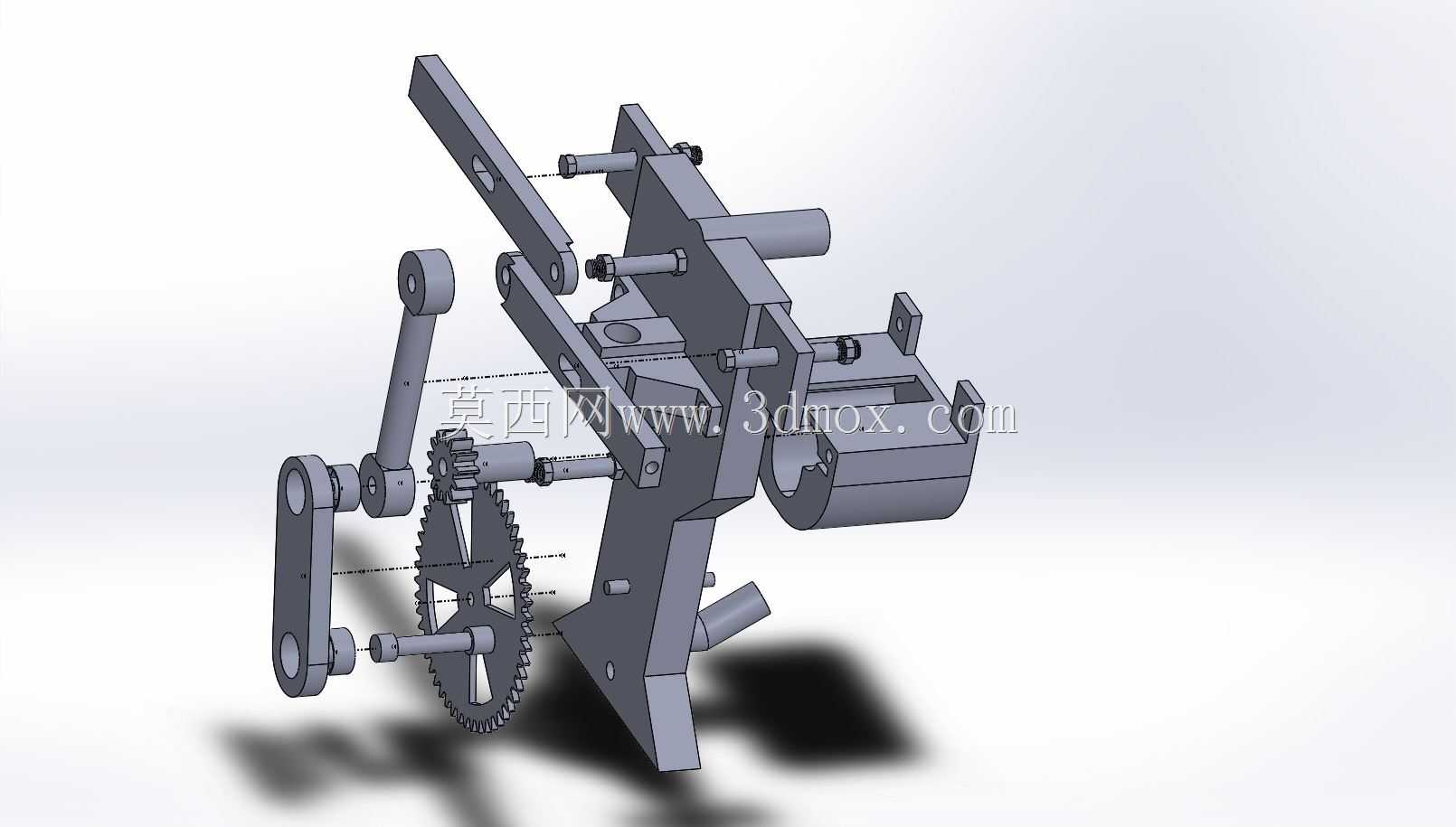

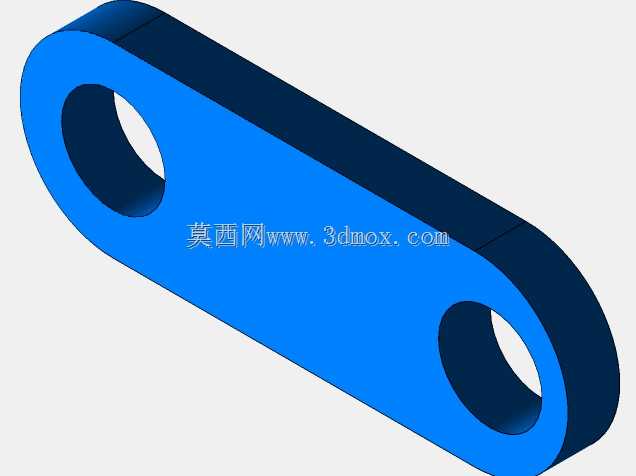

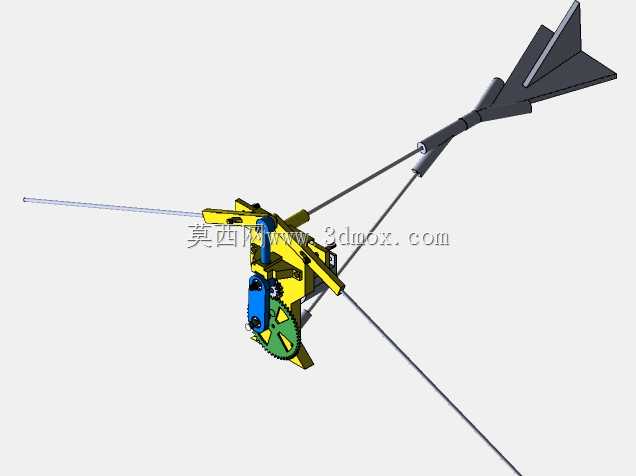

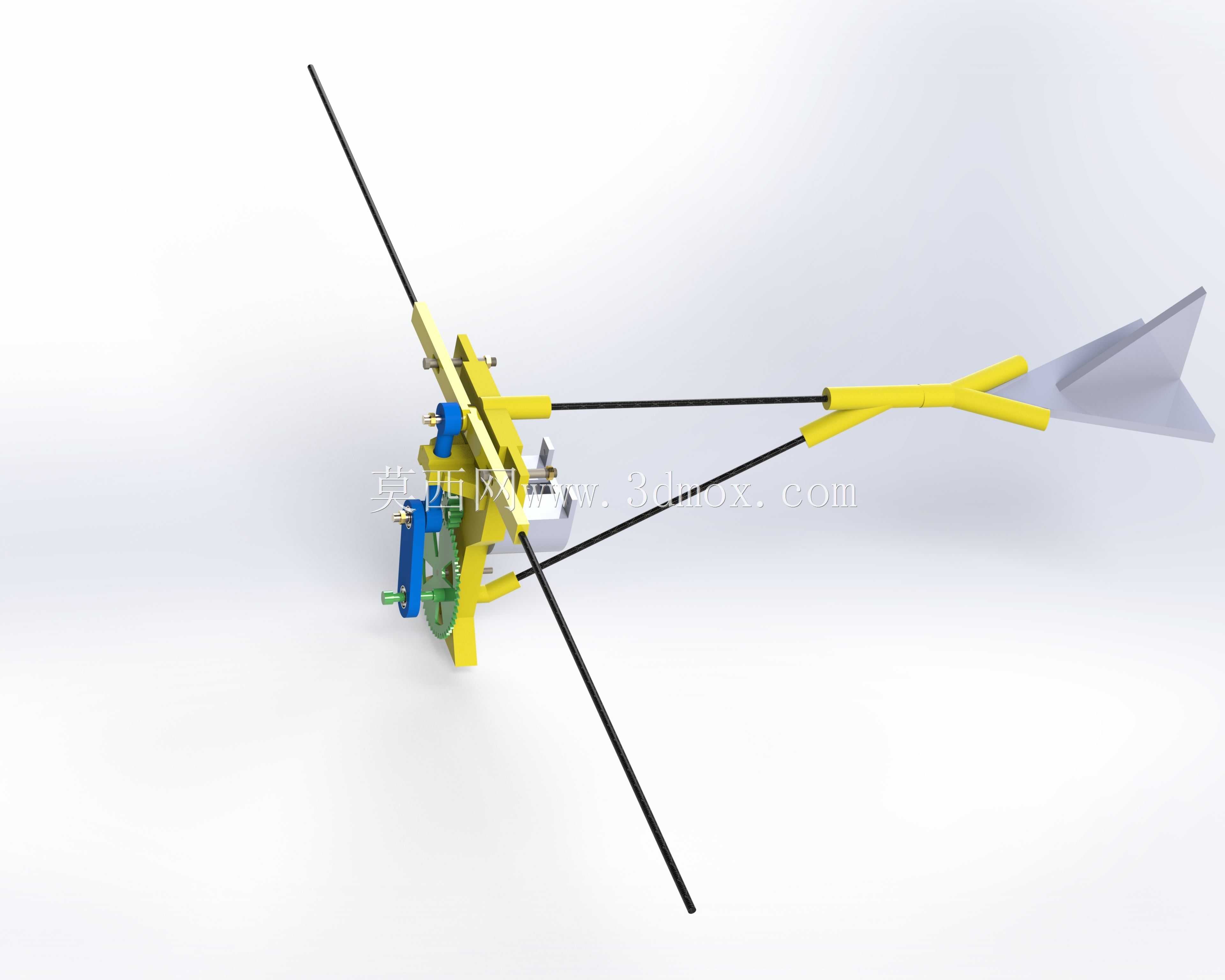

　　将动力源的高转速低扭矩输出转化为适配扑翼动作的低转速大扭矩输出，大齿轮同轴安装曲柄构件，通过连杆与翼根摇臂连接，构成标准的曲柄摇杆四连杆机构，可将连续旋转运动精准转化为翼面的周期性往复扑动，同时通过连杆长度参数的匹配，让翼面扑动过程中形成符合仿生学规律的攻角变化，在上扑阶段减小迎风阻力，下扑阶段最大化气动升力产出。整机的安装边界控制在紧凑的尺寸范围内，翼展方向的杆系采用细长碳纤维类杆件设计，在保证结构刚度的前提下最大限度降低整机重量，机身中段的传动安装座采用一体化定位设计，所有传动构件的安装孔位同轴度公差控制在合理范围内，可有效降低传动过程中的摩擦损耗与振动噪声。尾翼部分采用叉形支撑结构连接安定面，

　　可在飞行过程中提供纵向与航向的稳定力矩，无需额外增加复杂的舵面控制结构即可实现基本的姿态稳定，适配微型飞行器的低成本、易装配需求。在实际使用场景中，这类扑翼飞行器相比多旋翼飞行器具备更低的飞行噪声与更优的仿生隐蔽性，可在楼宇内部、植被丛间等复杂狭小空间内完成飞行作业，四连杆传动结构的可靠性相比传统绳驱、橡皮筋驱动结构更高，可承受更高的扑动频率，适配更长时间的连续飞行需求。设计过程中针对杆系的受力变形做了针对性校核，翼杆在最大扑动载荷下的变形量控制在允许范围内，不会因气动载荷导致翼面形变量过大影响气动效率，传动齿轮组采用小模数设计，啮合间隙经过优化，既保证传动顺畅无卡滞，又不会因间隙过大导致扑动动作出现滞后偏差。
