镂空斜撑式方管焊接台座结构

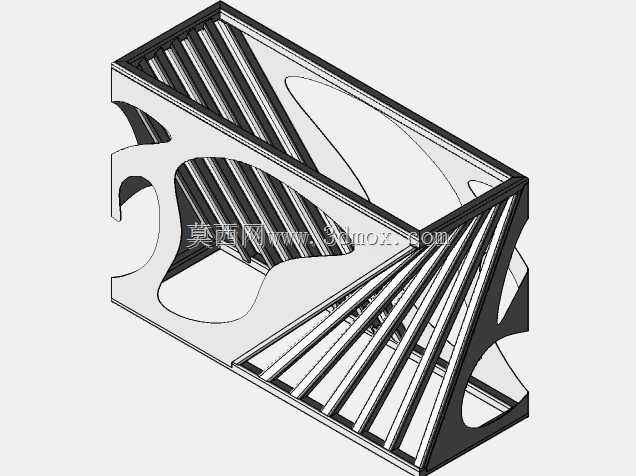

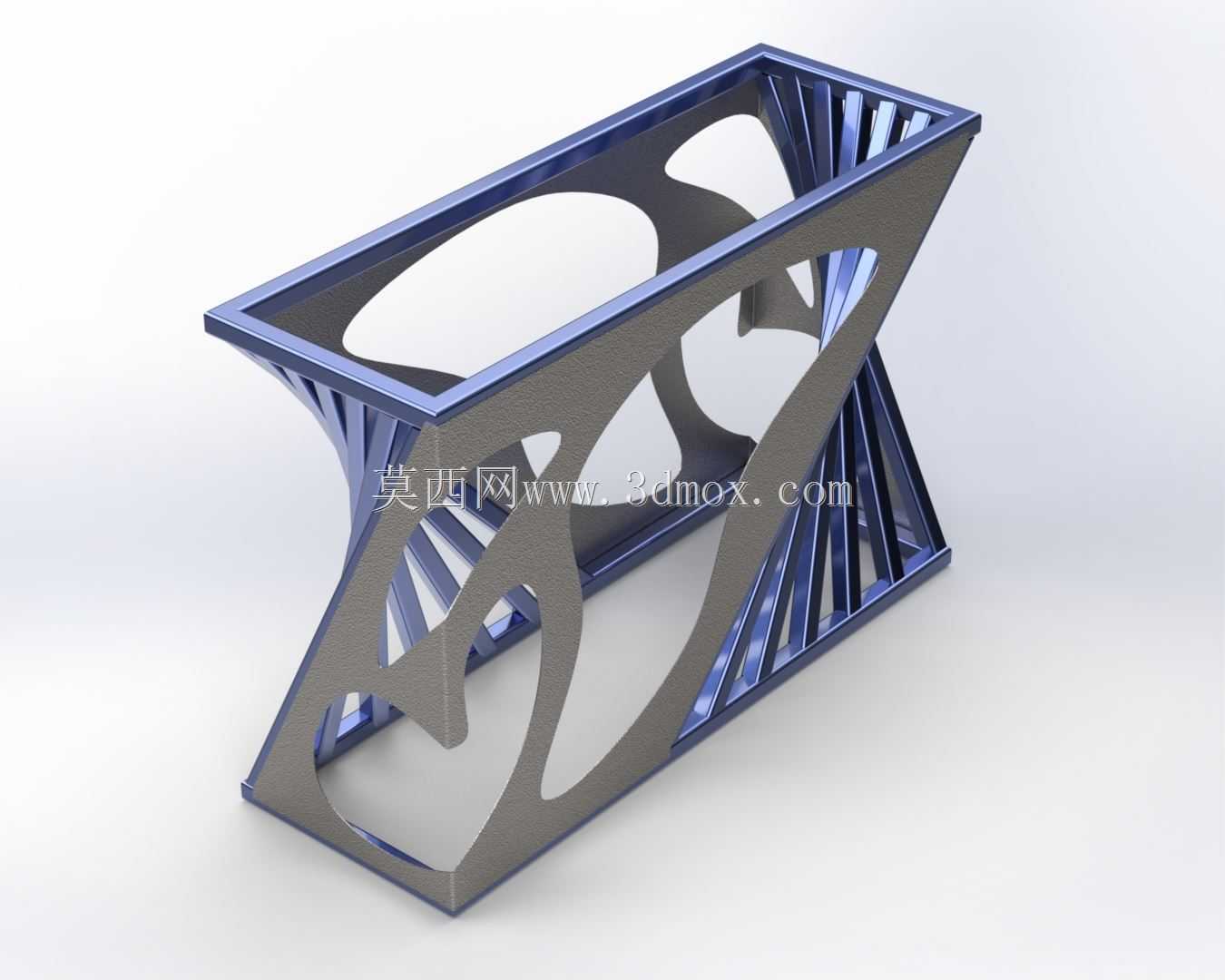

　　该台座结构面向轻型工装承载、工位操作台搭建以及小型设备底架配套场景，整体采用矩形方管作为主受力杆件，两侧侧板通过激光切割成型出连续流线型镂空轮廓，既保留侧板周边封闭传力边界，又通过大面积挖空削减侧板自重，避免整块钢板封闭焊接带来的耗材冗余与重量偏大问题。

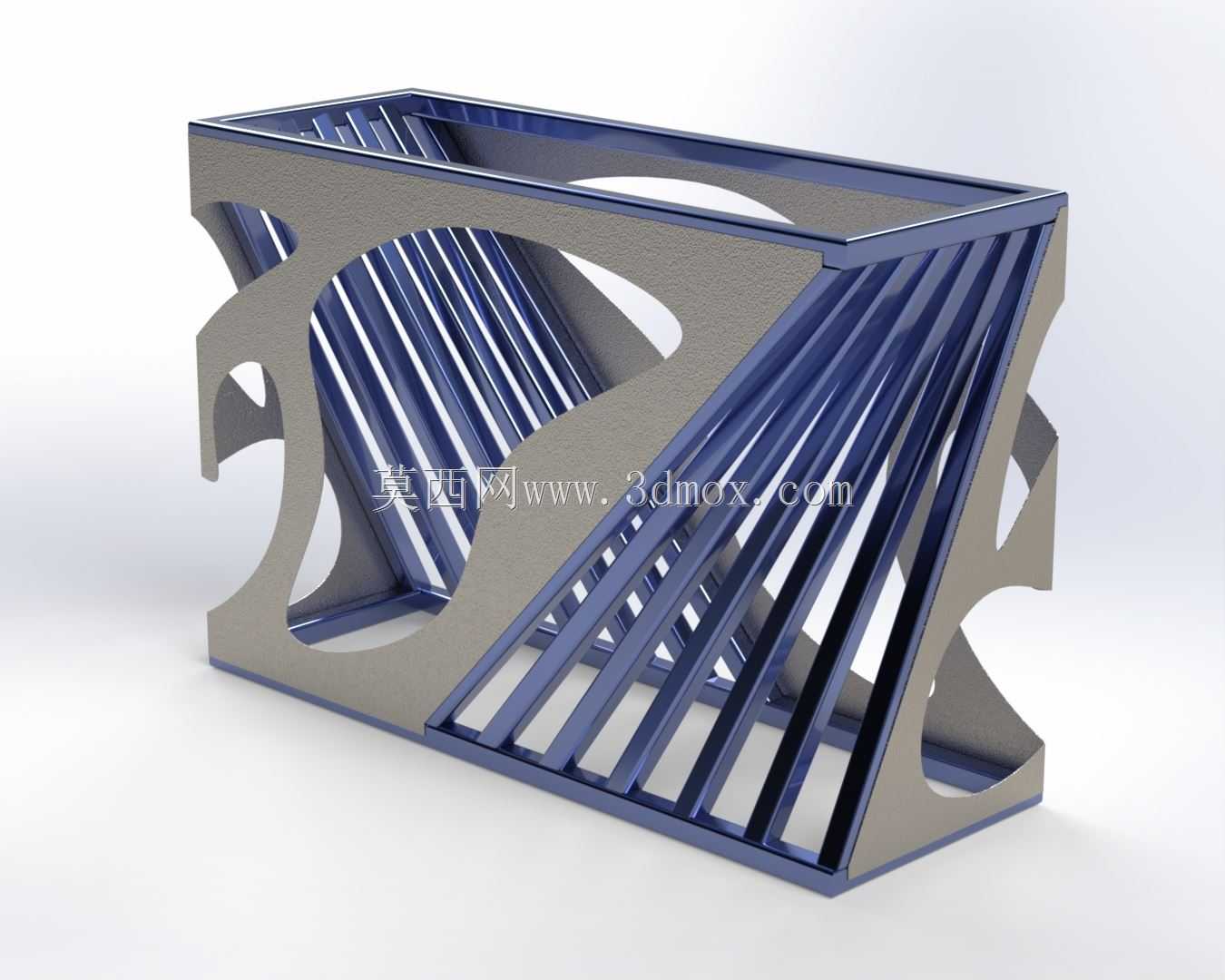

　　从实际受力逻辑来看，台座顶部为矩形承载边框，可直接铺设工作台面板、压顶工装板或者小型装配工位垫板，底部对应设置落地边框，整机放置在车间地坪上时，底框四边均匀接触地面，不需要额外加工复杂支脚即可获得稳定支撑。内部斜向布置的多根方管沿台座长度方向等距排布，杆件两端分别与顶框、底框以及侧封板焊接固定，斜撑走向顺着台座竖向载荷的传力路径布置，当台座顶面放置工件、工装或者轻型加工设备时，竖向压力可通过斜撑快速分散至底框，再传递到地面，减少顶框长期受载出现的下挠变形。

　　设计过程中优先兼顾了钣金下料与方管组焊的工艺性：两侧异形侧板无需三维曲面加工，直接由平板激光切割一次成型，轮廓边缘光滑，切割后仅需简单去毛刺即可进入组焊工序；内部方管全部采用标准规格矩形管，杆件端头按斜撑角度切割出匹配坡口，拼装时可依托侧板镂空轮廓作为定位参照，快速对齐每根斜管的安装位置，降低组对时的划线工作量。侧板的镂空造型并非单纯装饰，挖空区域同时可作为焊接作业时的操作空间，焊工能够从侧方伸入焊枪处理斜管与侧板内侧的焊缝，也方便后期使用过程中清理台座内部积存的切屑、杂物。

　　安装边界方面，台座整体为长方体轮廓，长宽高比例适配常规单人操作工位，顶部边框的平面度可通过焊后校形保证，后续在顶框上钻孔即可固定工作台面、夹具安装板或者卡套管排布支架；底框可根据现场需求预留地脚安装孔，既能够直接放置在硬化地坪上作为移动式工位台座，也可以通过膨胀螺栓与地面锚固，用于承受轻微振动的轻型压顶、装配工序。结构所有杆件均为开口或封闭型材组合，焊接后整体刚性远高于同耗材量的纯薄板折弯台架，异形侧板同时起到侧向防护与造型标识作用，适合实训工位、创意工装展示台以及轻型装配工作台的底架配套使用。
