瑞士赛事竞技作业机器人机械结构

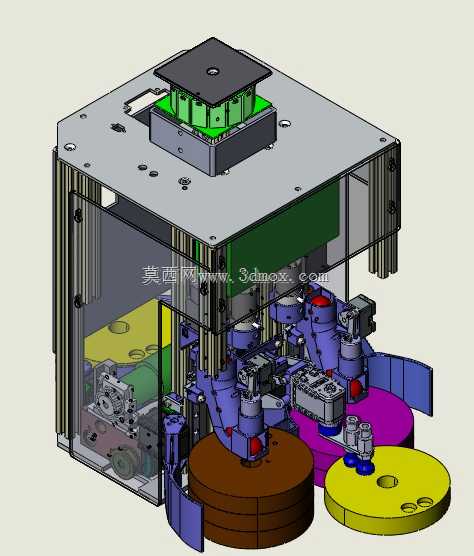

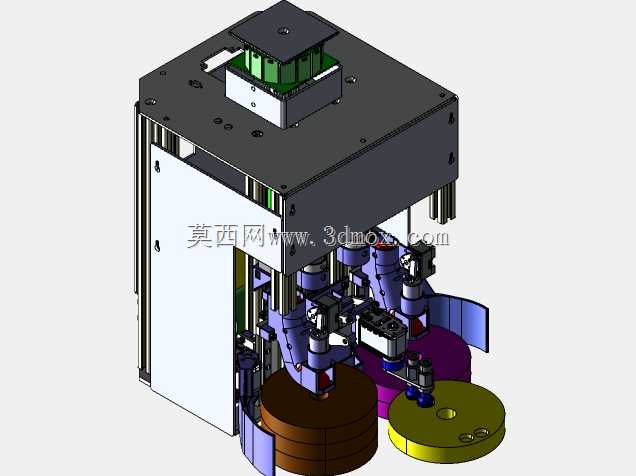

　　这套竞技作业机器人的结构方案围绕赛场内物料拾取、工位转运、目标放置与多任务协同动作展开，整机采用分层框架式布局，底部预留移动轮系安装空间，中层集中布置执行驱动与传动组件，顶部设置可对接外部工装的承载平台，各功能模块在有限舱容内完成紧凑排布。从赛场实际使用场景来看，机器人需要在划定赛区内快速完成不同颜色、不同规格圆形工件的识别取放，前端配置多组可调式夹取执行器，夹爪开合行程覆盖赛场常见工件直径范围，执行器末端预留快换接口，可根据当日赛题快速更换吸盘、拨叉或托举工装，无需拆解主体机架即可完成作业端切换。机架主体采用钣金折弯件与型材立柱组合搭建，四周透明防护板既可以阻挡运行过程中工件意外甩出，又能直观观察内部传动件的运行状态，

　　调试阶段可快速拆除侧封板，对皮带张紧度、舵机中位、传感器安装位置进行逐项校准。底部不同色标的圆形转盘对应工件缓存工位，转盘下方预留驱动电机与减速组件安装位，工位分度定位依靠机械限位配合传感器触发实现，避免高速转位后工件出现偏移。设计阶段优先控制整机外轮廓边界，所有突出的执行器、接线端子、驱动板卡均收纳在框架投影范围内，防止赛场对抗过程中发生外部磕碰导致部件脱落；顶部承载平台做了加厚处理，可承受赛题规定的堆叠载荷，平台四周预留多组安装螺孔，方便追加配重块或辅助导引机构。内部走线沿型材立柱预留的线槽布置，动力线与信号线分槽敷设，减少舵机驱动脉冲对传感信号的干扰；各执行模组采用模块化安装思路，单组夹取单元通过四颗固定螺钉即可整体拆下，

　　维护更换时不需要拆解相邻机构。底盘移动轮系采用对称布置方案，重心控制在整机几何中心偏下位置，加减速与转向过程中姿态稳定，缓存工位满载工件时也不会出现倾翻风险。前端作业机构的动作行程经过反复校核，夹取最低点贴合赛场地面公差范围，抬升高度越过工位挡板，转位路径与周边固定件无运动干涉，整套结构既满足竞技赛事的快节奏作业需求，也为高校机器人团队开展机构调试、动作逻辑验证提供了完整的实体参考。
