全向轮移动作业自动机器人结构设计

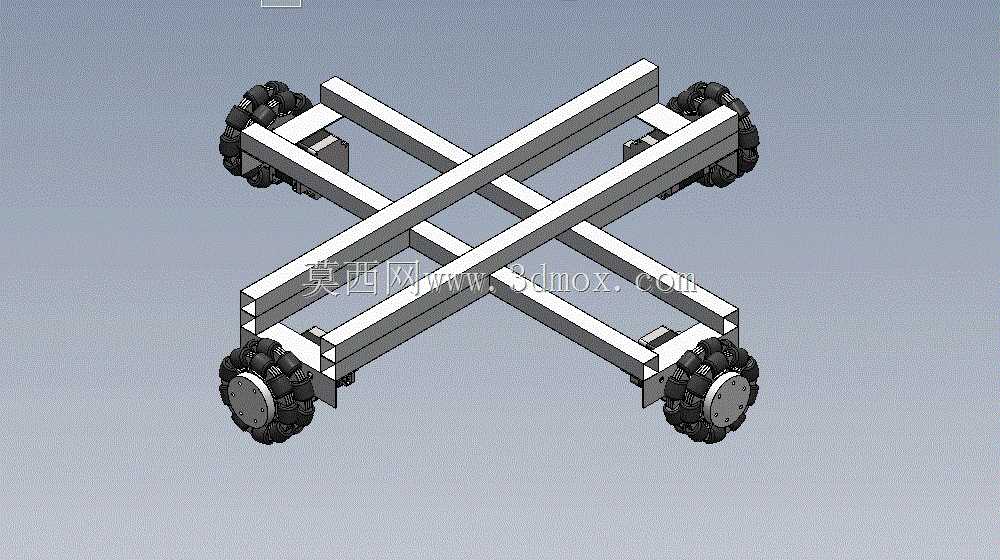

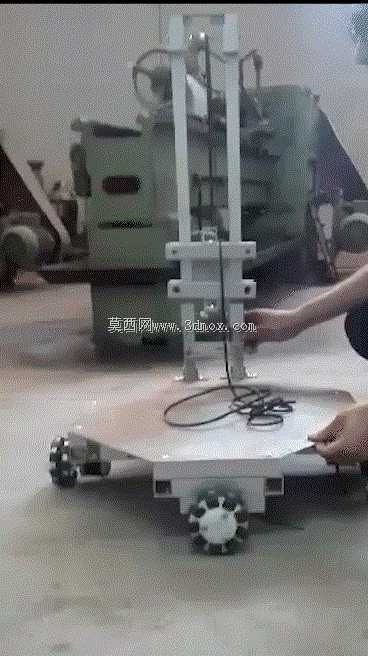

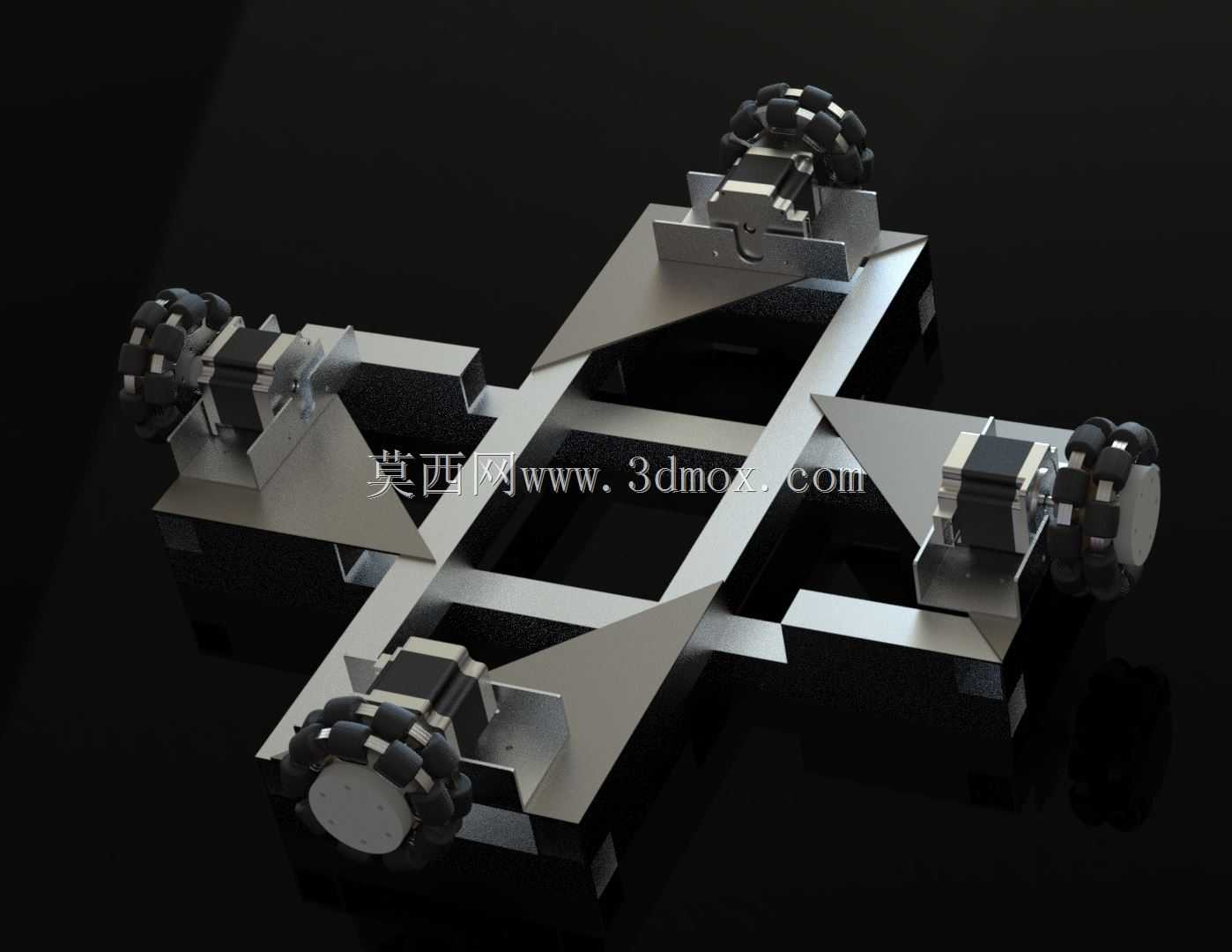

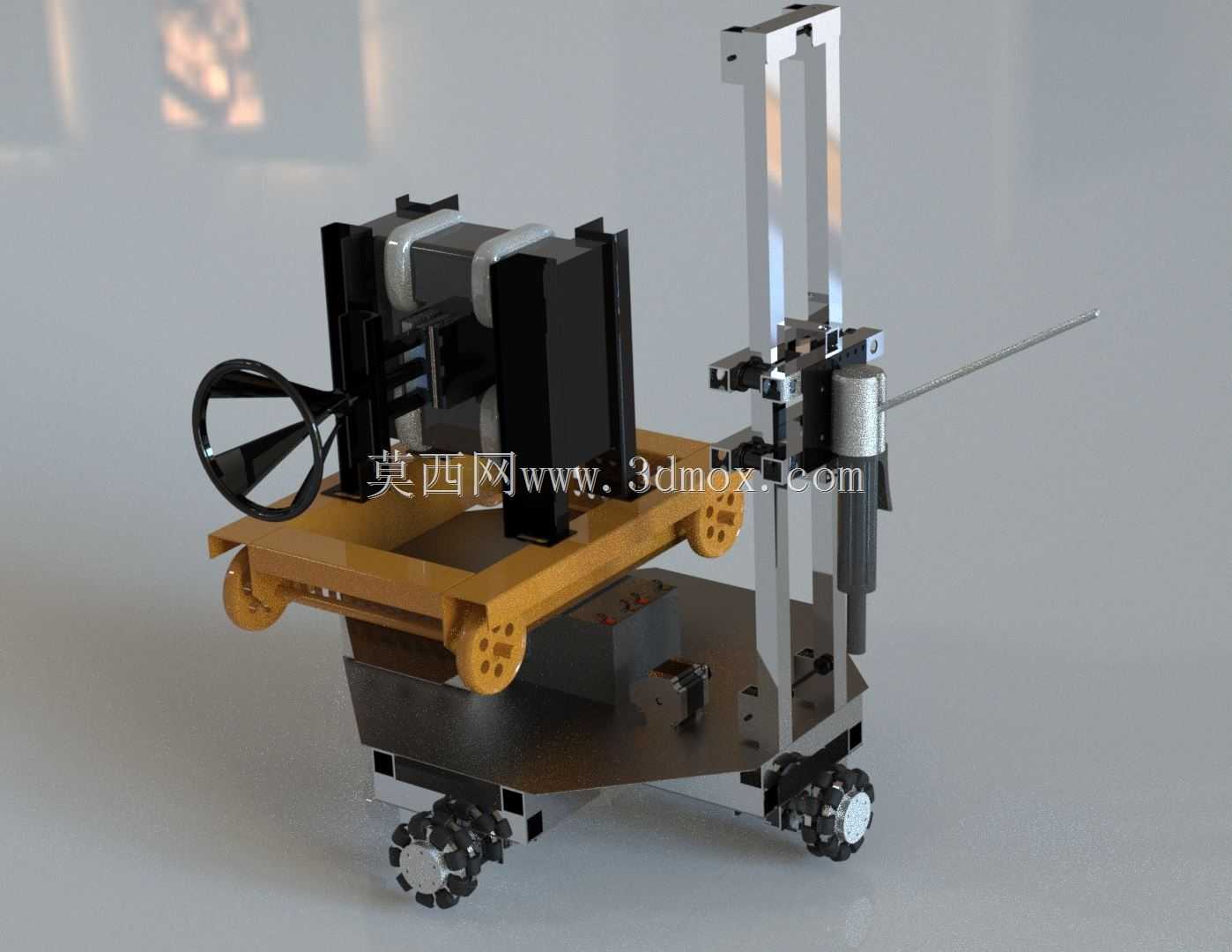

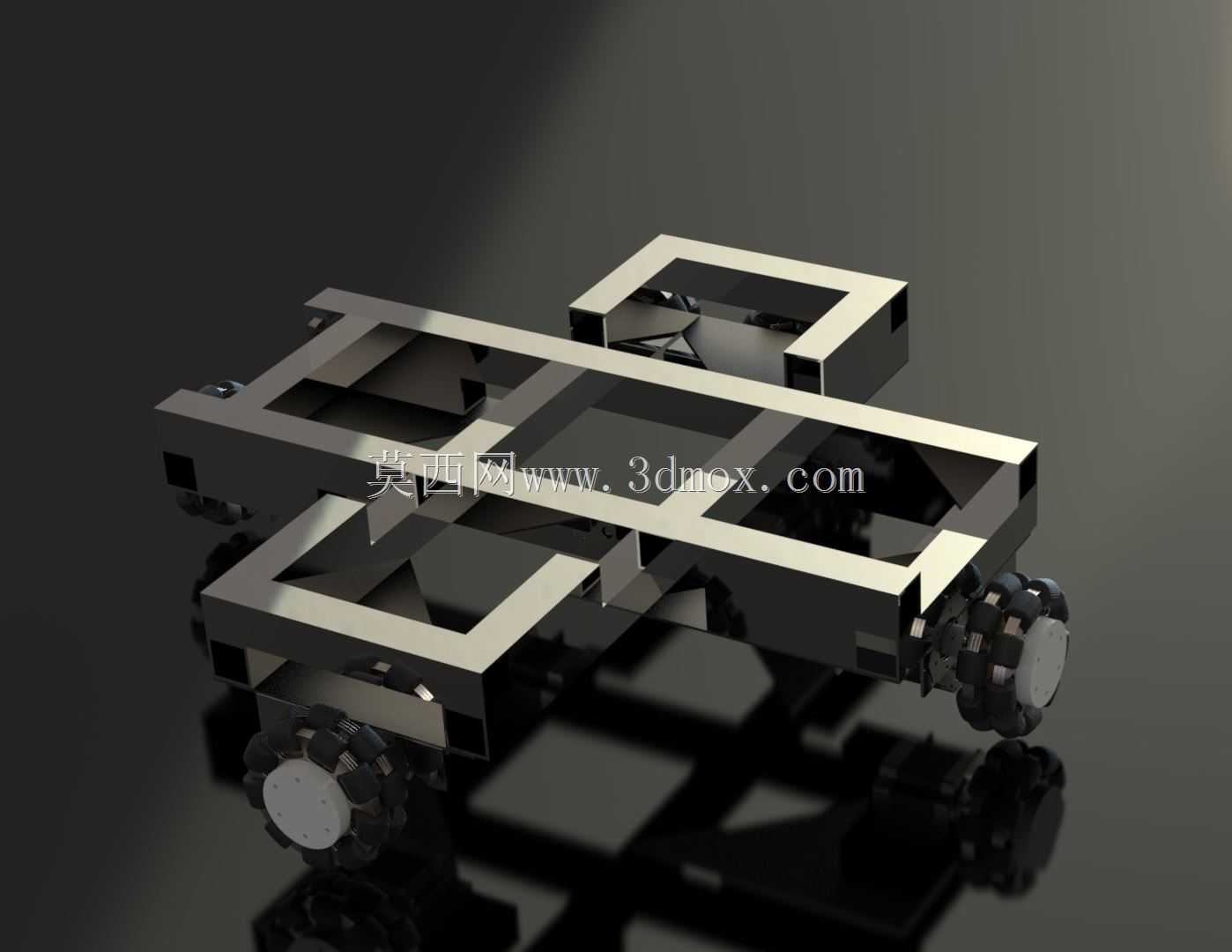

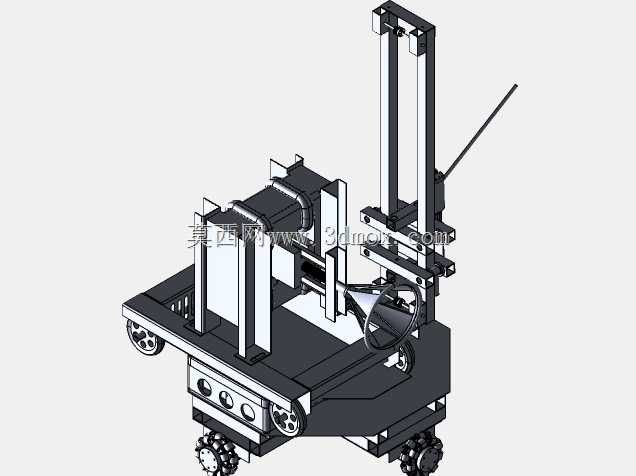

　　这款全向轮移动作业机器人的底盘采用四组麦克纳姆轮布局，单轮通过独立伺服驱动单元连接悬挂支架，轮组安装面与底盘框架的垂直公差控制在0.2mm以内，可在不改变机身朝向的前提下完成前后平移、横向侧移、原地零半径回转等动作，适配车间内狭窄通道、设备间隙等受限空间的通行需求，底盘框架采用6061铝合金型材拼接成型，整体承载面离地高度控制在120mm，满载状态下整机重心高度不超过280mm，可避免急停、转向过程中出现侧翻风险。机身搭载的立式升降模组采用双直线导轨配合同步带传动结构，升降行程可根据作业场景调整至最高800mm，模组末端预留标准工装安装接口，可快速更换焊枪夹持架、喷涂喷嘴固定座、真空吸盘拾料模组等不同作业端头，

　　满足多工序柔性作业的切换需求。从实际应用场景来看，这类移动机器人可嵌入离散制造车间的工序流转环节，替代人工完成机床上下料的工件转运、大型结构件焊接过程中的焊枪位姿辅助调整、喷涂工位的工件表面往复涂覆作业，也可配合仓储区的轻型货架完成小件物料的点对点配送。设计过程中，轮组的安装基准面做了统一的定位销孔设计，可在后期维护时快速更换磨损轮组而无需重新校准底盘水平度，机身侧部预留的电气仓空间可容纳驱动控制器、电池模组、通信模块等元件，仓盖采用快拆式卡扣结构，无需专用工具即可完成内部元件的检修操作。底盘四周预留了避障传感器的安装位，可根据实际需求加装激光雷达、红外防撞传感器等元件，实现作业路径的自主避障，升降模组的侧部安装有拖链走线槽，

　　所有动力线、信号线均内置在拖链内部，避免升降过程中出现线缆拉扯、磨损的问题。整机的外形尺寸控制在长650mm、宽480mm、升降立柱收回状态高度720mm，可顺利通过多数车间内宽度800mm的人行通道，也可进入高度1000mm以下的设备底部空间完成检修辅助作业，底盘底部预留的电池仓可支持快换电池结构，单组电池续航可满足4小时以上的连续作业需求，适配多班次生产场景下的不间断作业要求。
