高中竞赛履带式移动机器人底盘结构

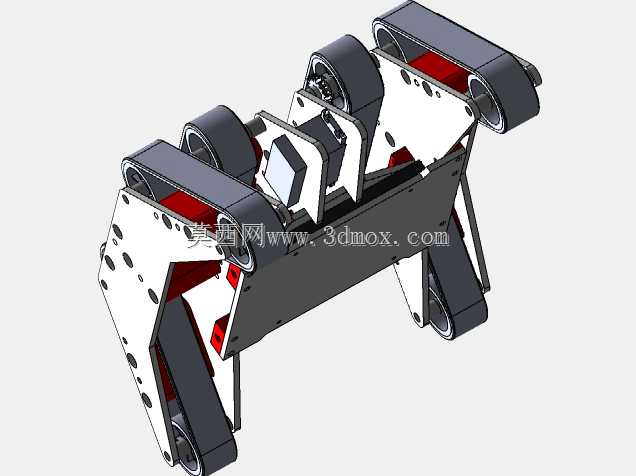

　　这套履带行走底盘面向校园机器人对抗、场地巡检与复杂地形教学实验场景开发，核心解决轮式平台在松散颗粒、低矮障碍、拼接赛道接缝处打滑、托底的问题。底盘采用左右对称分体式履带布局，主动轮布置在车体后侧高位，前侧设置大直径导向张紧轮，履带上下支段之间保留充足的悬架避让空间，履带触地段长度与整车宽度比例经过反复校核，原地转向时两侧履带差速滑动的阻力矩控制在驱动电机额定输出区间内，不会出现单侧履带卡死堵转的情况。

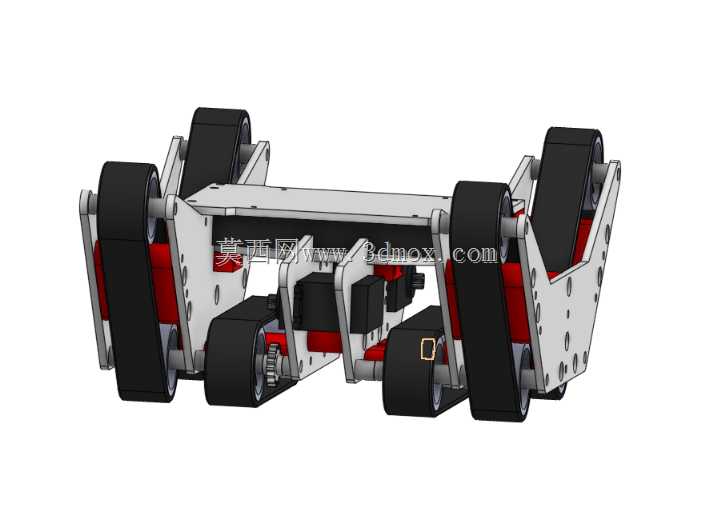

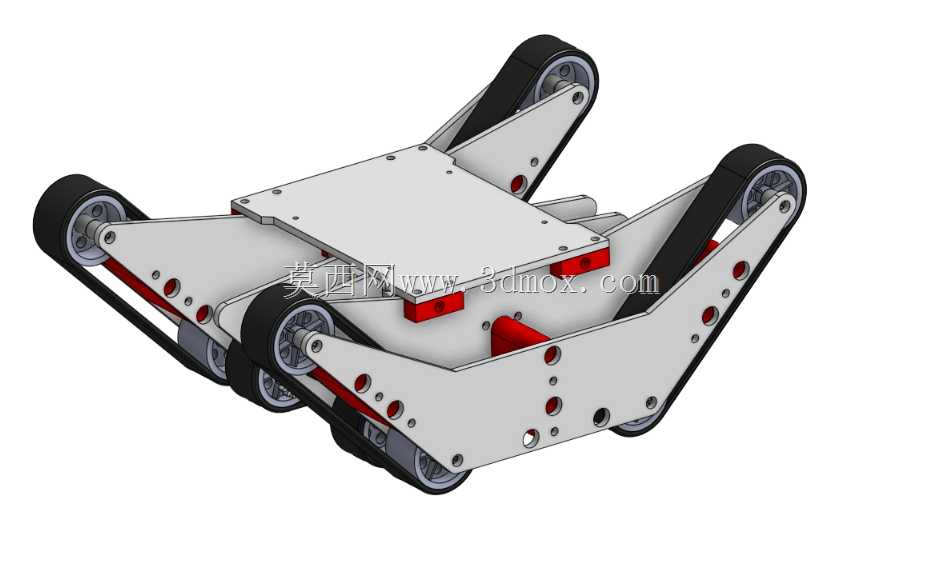

　　车架主体采用折弯铝板拼接成型，侧板上阵列排布的圆孔并非减重装饰：不同孔径分别对应轮轴穿装、轴承座固定、上层负载支架安装、线束穿引与应急维修快拆点位，设计阶段直接把后续机械臂、传感器云台、电池仓的安装孔位预留到位，参赛队伍二次改装时不需要重新在侧板上划线钻孔，避免钻孔偏差破坏两侧轮系同轴度。红色衬块分布在车架中部与履带内侧限位位置，一方面作为履带脱轨时的侧向挡边，另一方面承接上层载荷传递下来的冲击，避免铝板侧板直接承受交变挤压出现形变。

　　行走轮系采用轮毂加橡胶外圈的组合结构，轮缘型面和履带内侧导向筋匹配，履带运转时不会出现横向窜动；张紧机构集成在前侧导向轮的长条形安装槽内，松开轮轴锁紧件即可调整导向轮前后位置，张紧履带后重新锁固，现场维护不需要拆解整车侧板。底盘中部预留的平整安装面可放置驱动电机、调速驱动器、锂电池组与控制主板，重心刻意压低到履带触地面以上较低位置，爬坡时整机重力作用线始终落在履带支撑多边形内部，爬越坡度坡面不会发生后倾翻。

　　从安装边界来看，两侧履带外侧构成整车最大宽度轮廓，上方所有加装的机械臂、探测组件都不能超出该宽度范围，避免在狭窄对抗赛道中剐蹭场地围挡；底盘最低点为履带下接触面，车架底板与地面之间预留足够的越障间隙，能够顺利跨过场地内的管线、低矮凸台而不发生托底卡滞。整体结构没有复杂的铸造件与定制异形件，所有板件均可通过常规铝板切割、折弯、钻孔工序加工完成，装配时以两侧侧板的同轴孔位作为定位基准，依次穿装轮轴、套入履带、调整张紧量即可完成走行部搭建，既满足竞赛机器人快速迭代改装的需求，也可作为小型履带移动装备的结构验证原型。
