电镀曲面纹理承托构件造型设计

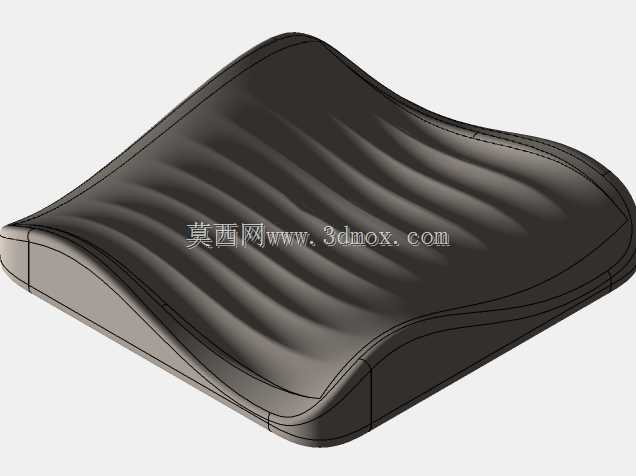

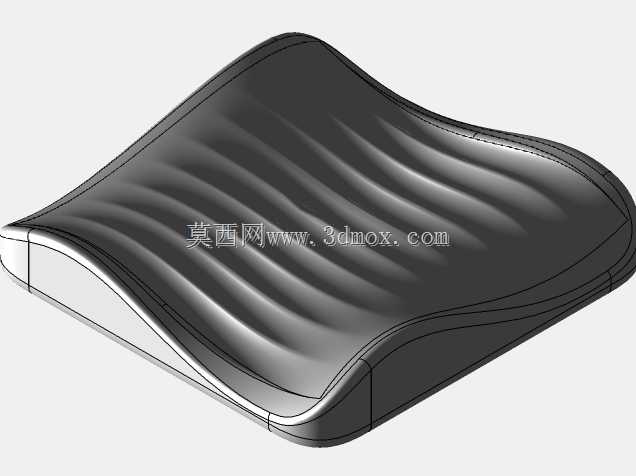

　　该造型件的核心在于一块连续起伏的承托表面，整体轮廓近似方形基座，上表面通过多道平行波浪纹理形成柔和的凹凸变化。它并非单纯追求视觉效果，而是面向外观覆盖件、装饰承托件以及人机接触类支撑面的曲面练习场景：在设备外罩、工装托块、消费产品外壳或展示件中，这类非均匀曲面常需要在保持边界可制造的前提下，完成纹理走向、曲面光顺度和边缘厚度的统一。

　　从结构思路看，底部保留了较规整的实体边界，便于与安装平面、支撑框架或后续底座进行配合；上部则通过曲面分割、放样和边界约束形成渐变波纹。波纹并非独立凸起后简单拼接，而是沿承托面整体铺展，在靠近外轮廓处逐渐收束，使纹理与侧壁圆角自然衔接。这样处理可以避免局部褶皱、曲率突变和反射光带断裂，尤其在电镀、抛光、高光喷涂等表面工艺下，曲面连续性会直接影响成品外观。

　　实际建模时，应先确定外轮廓尺寸与安装边界，再规划上表面的起伏范围。基座侧壁需要给出稳定的拔模或竖直支撑关系，底面保持平面或预留连接结构；上表面的波形控制线不宜过密，否则会造成曲面控制点冗余，后期修改圆角和纹理深度时牵一发而动全身。更合理的方式是建立少量主控制曲线，让波纹高度从中心区域向边缘递减，并在四角位置通过边界曲面约束轮廓形态。

　　该类构件在工程中常用于需要兼顾触感、外观和承托功能的部位。若作为设备装饰面板，背部需要增加安装柱、加强筋或粘接平面；若作为支撑托块，则要校核接触区域的厚度与圆角，避免波纹低谷处材料过薄；若用于电镀外观件，还要在尖角、深槽和突变转角处预留工艺余量，减少镀层不均、应力集中和抛光干涉。

　　外形上，作品的长宽边界由方形底座决定，上部曲面没有超出基座投影范围，安装时可直接以底面和四周边界作为定位参考。波浪纹理沿一个主方向延伸，在两侧形成圆润抬升，既增强了表面刚性，也让流体般的反射线条具有明确方向。侧壁与顶面之间采用大圆角过渡，能够降低边缘磕碰风险，并使电镀后的高光轮廓更加连续。

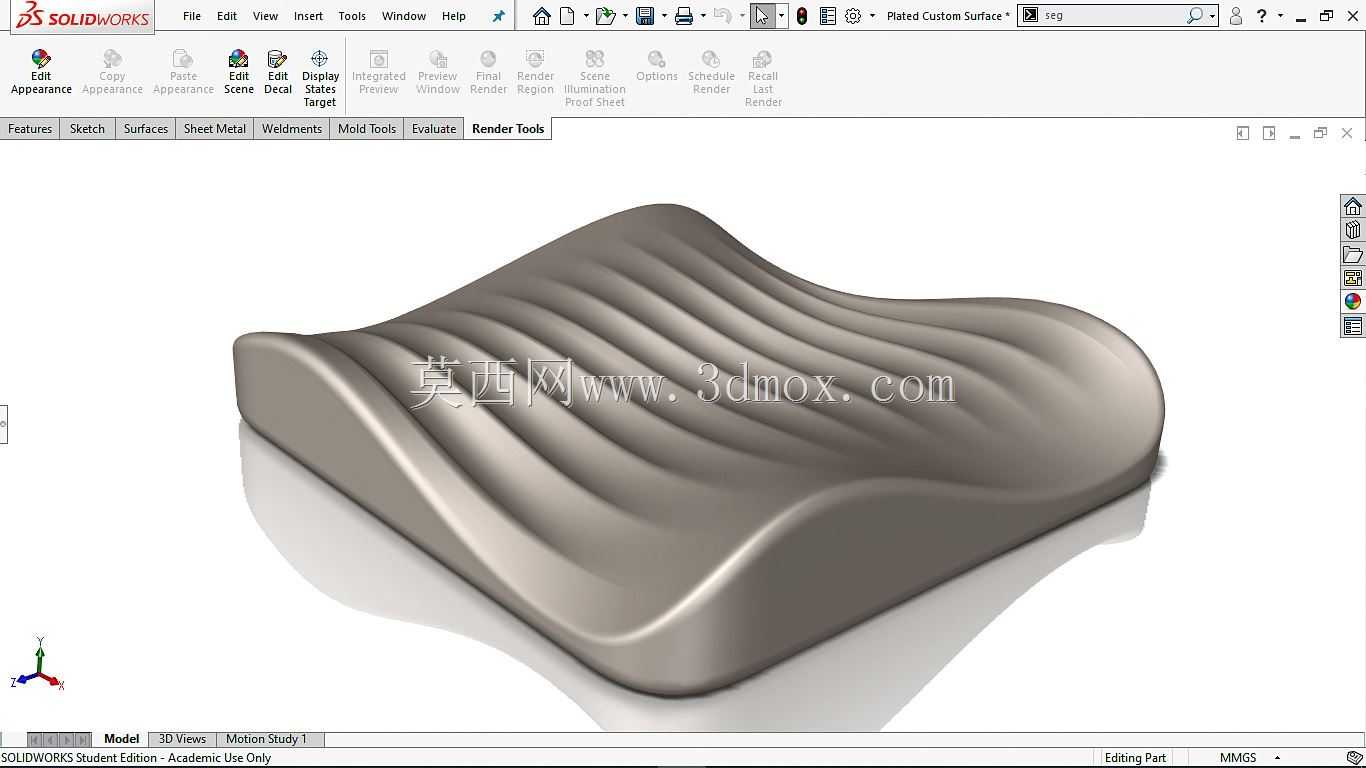

　　对于结构设计人员，这类曲面的价值在于掌握非平面纹理与实体基础之间的协调方法：先锁定安装基准，再构建主体曲面，随后通过分割线确定纹理区域，利用放样、边界曲面和圆角命令完成细节，最后检查曲率分布、最小壁厚和边缘可加工性。整个造型强调的不是复杂命令堆叠，而是曲面逻辑、工艺边界和功能承托之间的平衡。
