550mm行程下置驱动线性运动模组

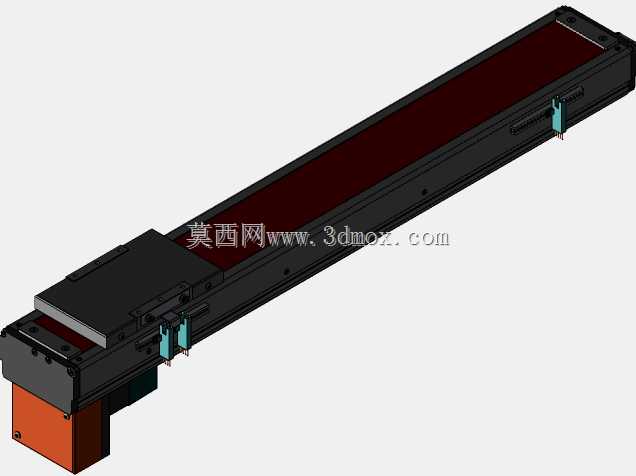

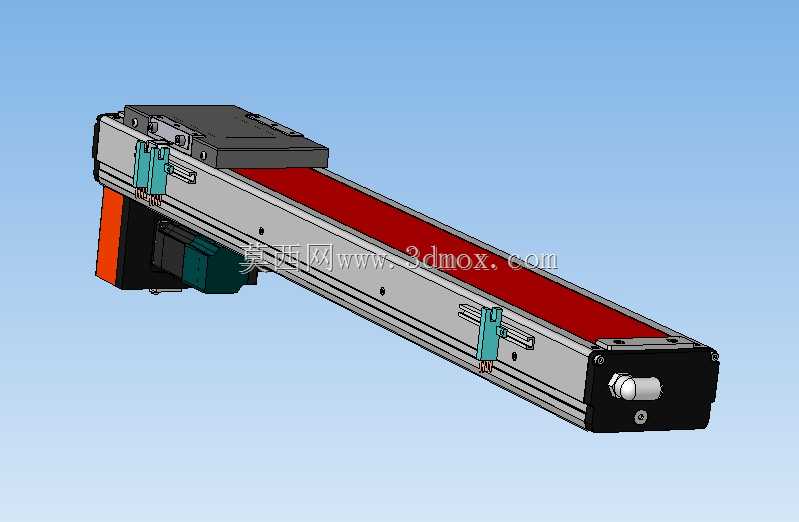

　　这款线性传动模组采用下置电机的布局设计，有效压缩了模组整体的轴向安装空间，在自动化产线布局中，能够适配设备侧方空间局促的安装场景，常见于3C电子零部件装配工位的点位移栽、小型工件检测工位的往复输送、包装设备的推料执行端等需要精准直线往复动作的环节。从结构设计来看，模组主体采用挤压铝型材作为基座，型材自带的安装槽道可直接配合T型螺栓完成整机固定，无需额外加工安装底板，降低了集成时的加工成本；传动侧采用同步带传动结构，配合内部的直线导轨副实现运动导向，550mm的有效行程能够覆盖多数中小型自动化设备的直线动作需求，下置的电机安装座与型材基座采用一体化定位止口设计，保证电机输出轴与带轮的同轴度，减少传动过程中的偏载磨损。在安装边界上，

　　模组两端设置了硬限位挡块与缓冲胶垫，避免滑台超程脱出，滑台台面预留了标准的螺纹安装孔阵列，可直接搭载气动夹爪、检测传感器、小型工装夹具等执行元件，无需额外转接板；侧面预留的传感器安装槽可直接加装槽型光电开关，实现原点、正负限位的位置检测，适配多数通用运动控制器的IO接线逻辑。设计过程中针对同步带的张紧结构做了优化，张紧调节机构设置在电机安装端，无需拆解模组外壳即可完成皮带张紧度的调整，日常维护操作便捷；导轨副采用内置式设计，整体密封结构能够阻挡车间环境中的粉尘、切削碎屑进入导轨滚道，延长在机加工周边工位、打磨工位等多尘场景下的使用寿命。这类线性模组在选型时，可根据搭载负载的重量、运动节拍要求匹配对应功率的伺服或步进电机，下置驱动的布局也让电机的走线更加规整，避免拖链在运动过程中与周边部件产生干涉，在多轴搭建的龙门、十字滑台组合中，该结构也能有效降低整体运动机构的重心，提升高速运动时的稳定性。
