带交叉滚轮的长行程精密直线导轨

　　这套长行程直线导向部件主要面向需要高刚性、低摩擦直线运动的自动化装备场景，常见于长距离搬运模组、检测平台、激光加工工位、装配线滑台以及重载推送机构中。导轨本体采用双轨平行布置，配合多组交叉滚轮承载，能够在较长行程内保持运动连续性，避免单组导向件在跨距较大时出现悬臂刚度不足的问题。滚轮沿导轨滚道循环接触，运动过程中滚动摩擦占主导，启动阻力小，低速爬行现象相对滑动导轨更弱，适合频繁往复、节拍稳定的工位。

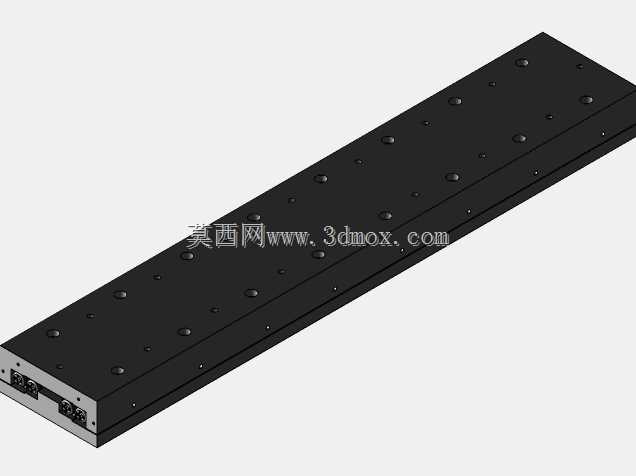

　　从结构思路看，整套导向系统把承载、导向和安装基准整合在同一根长基座上。基座截面保留了较宽的底部支撑面，安装时可通过底面与设备台板贴合，再利用端部和中部的安装孔进行锁紧；两侧导轨滚道平行度需要在装配时统一校正，否则滚轮会出现偏载，长期运行后产生噪声增大或局部磨损。滚轮组件沿导轨方向分段布置，间距并非随意均分，而是结合滑台受力点、倾覆力矩和行程末端位置进行排布，使工作台在伸出、居中、缩回等不同位置时，至少有足够数量的滚轮同时参与承载。

　　外形边界方面，该导向件属于细长型结构，长度方向占据主要空间，宽度和高度相对紧凑。9mm规格滚轮与800mm有效行程组合，更适合中等载荷、台面跨距较大的直线运动单元。设备布局时不能只核对行程长度，还要预留滑台厚度、驱动元件、限位挡块、润滑维护空间以及端部缓冲件位置。若用于竖直或倾斜安装，需要额外考虑自重引起的偏载，并对滚轮预紧和制动保持提出要求。

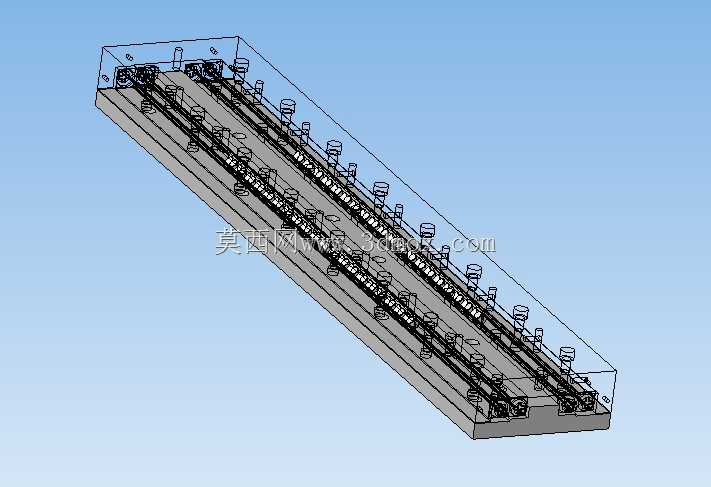

　　建模时重点还原了导轨基座、滚道、滚轮组、保持架、端部连接及安装孔位之间的装配关系。长导轨上密集分布的滚轮与支架体现了循环导向逻辑，透明外框可用于检查运动包络，防止滑台在全行程内与周边护罩、管线或夹具发生干涉。对选型人员而言，这类结构的价值在于把抽象的承载跨距、行程边界和滚轮布置转化为直观三维空间，便于在整机设计阶段判断导轨固定方式、驱动同步带或丝杠布置位置，以及维护时滚轮拆装是否留有人工操作空间。
