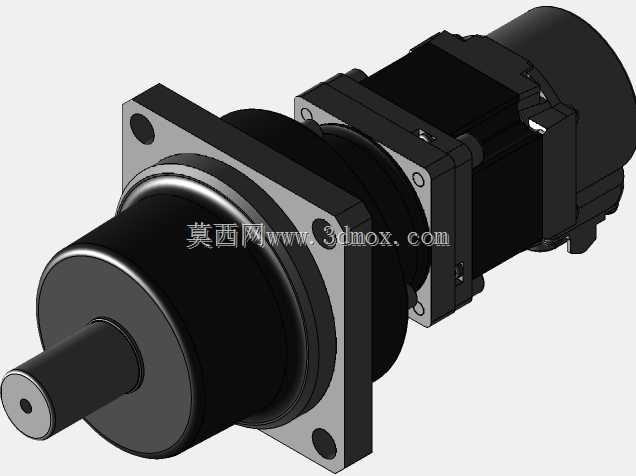

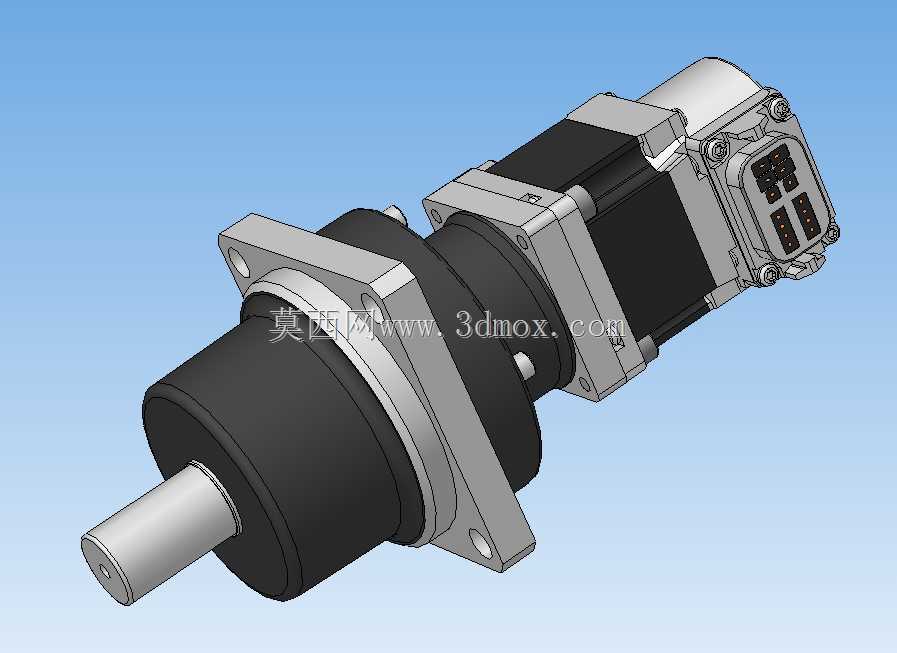

传动比i=5法兰安装行星齿轮减速电机

　　这款行星齿轮减速电机常配套伺服动力单元使用，在精密机床进给轴、自动化生产线工位转台、小型物料搬运模组、电子制造贴装设备的动力端都能见到同结构产品的应用，核心作用是在伺服电机额定转速区间内完成固定速比的扭矩放大，同时降低输出端的负载惯量匹配难度，让整套动力单元的动态响应特性更适配高精度位置控制的工况要求。从结构设计逻辑来看，该款产品采用单级行星轮系布局，传动比设定为5，刚好覆盖小减速比大扭矩输出的常用需求区间，输入端直接适配伺服电机的安装止口与输出轴，不需要额外加装过渡连接法兰，减少了装配环节的同轴度累积误差。输出端采用方形法兰安装结构，安装孔位围绕输出轴呈对称分布，输出轴为实心圆柱轴带键槽结构，可直接通过键连接传递扭矩，

　　也可配套联轴器连接负载端的丝杆、转轴等部件。设计阶段首先要保证行星轮系的均载特性，太阳轮与行星轮的啮合侧隙控制在小间隙范围内，既保证正反转切换时的回程误差满足精密传动要求，又避免侧隙过小导致高速运转时出现卡滞、温升过高的问题。外壳采用阶梯式圆柱加方形安装法兰的结构，靠近电机端的壳体预留了编码器接线的避让空间，不会和伺服电机尾部的编码器接头、动力线缆产生干涉，安装边界上，整体轴向长度控制在紧凑范围内，径向最大尺寸不超过安装法兰的对角线长度，在设备内部布局时不需要预留过大的径向安装空间，适合安装空间局促的紧凑型自动化设备。日常选型时需要注意，这类固定速比的行星减速电机，输出端的额定扭矩要匹配负载端的最大持续工作扭矩，

　　峰值扭矩要覆盖设备启停、急停时的瞬时冲击扭矩，同时安装时要保证输出轴与负载轴的同轴度误差在允许范围内，避免额外的径向力作用在输出轴承上，缩短轴承与齿轮的使用寿命。轮系的润滑采用长效润滑脂填充，出厂时完成密封，日常使用不需要定期补充润滑脂，减少了设备维护的工作量，外壳的密封结构可以阻挡常规车间环境下的粉尘、切削液飞溅进入轮系内部，适配普通工业车间的使用环境。
