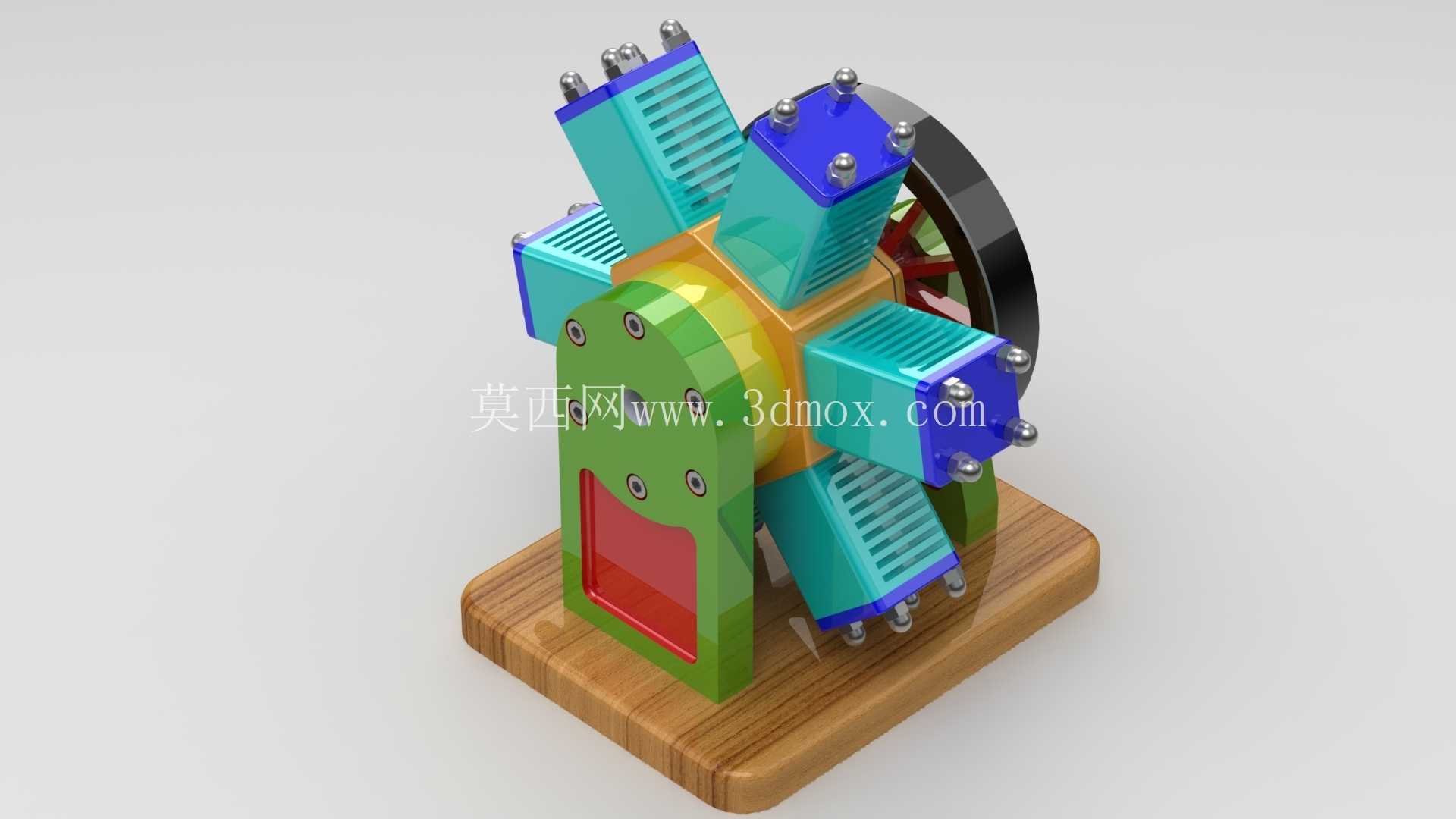

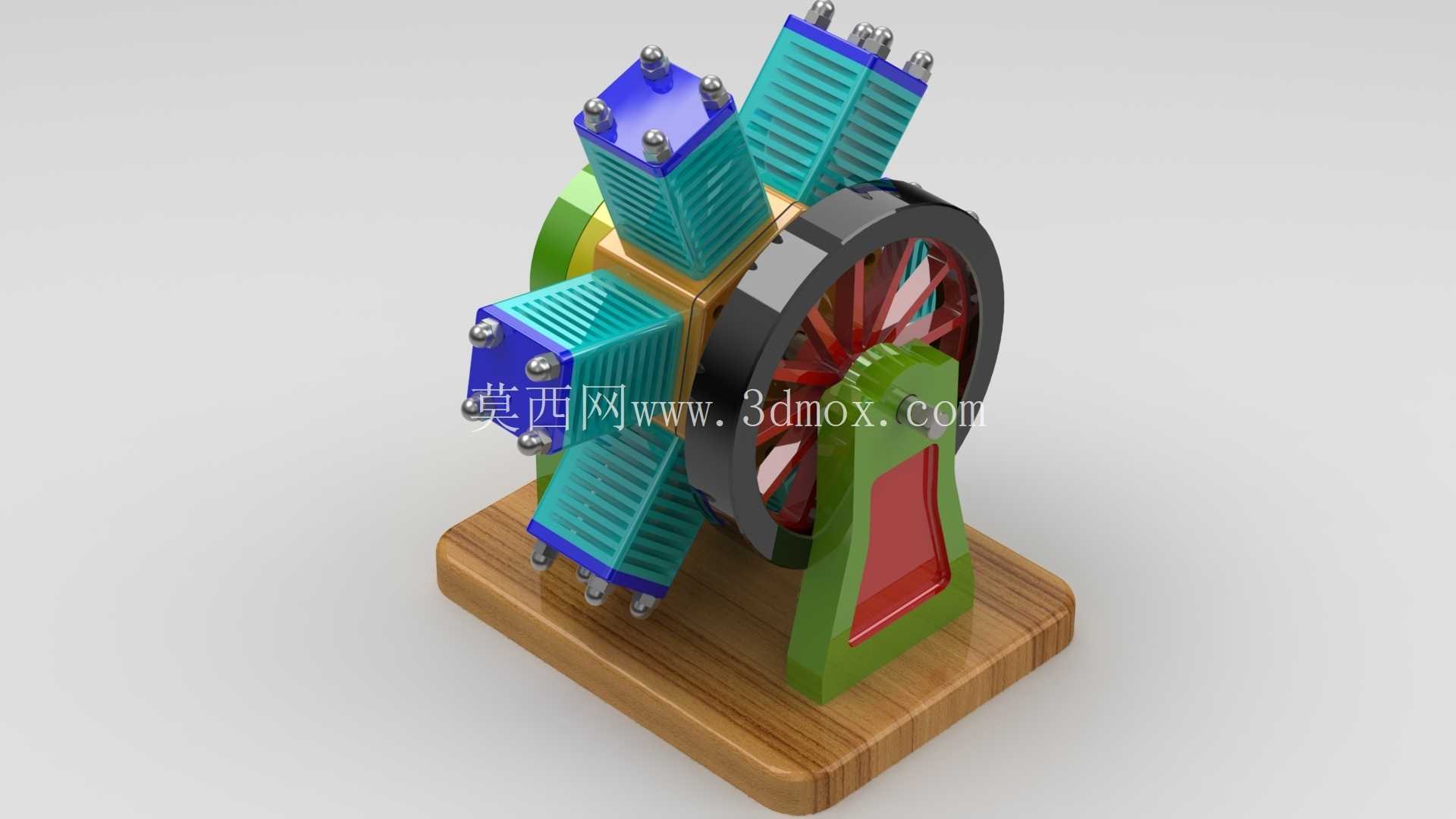

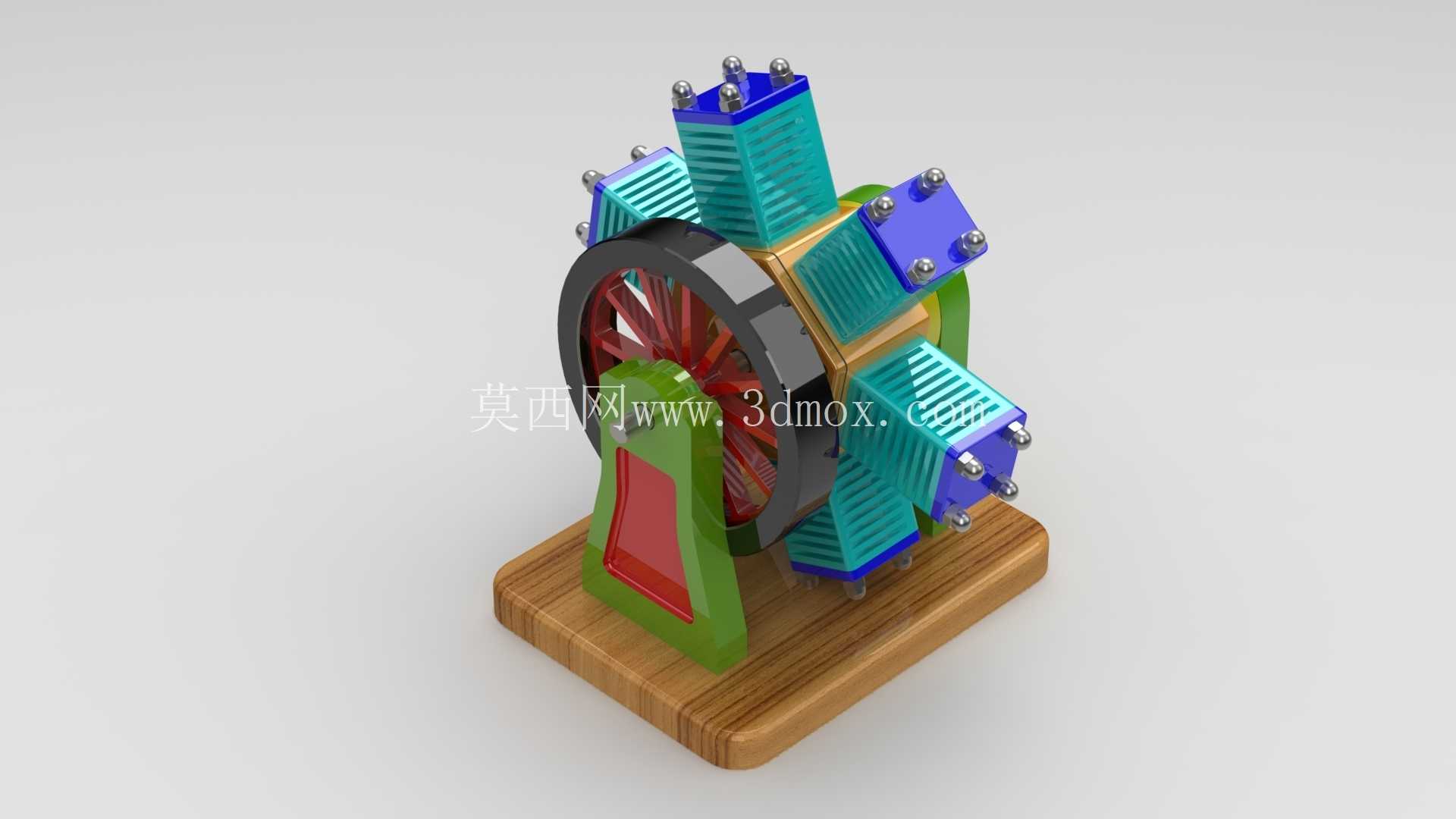

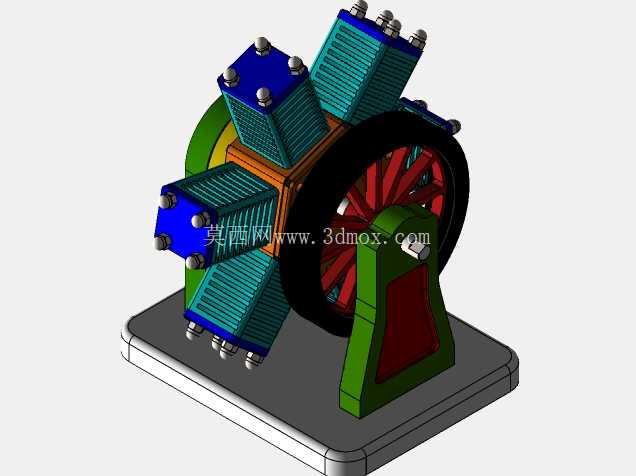

该气动六缸径向动力装置采用星型周向排布的气缸布局,六个气缸沿中心曲轴的径向均匀分布,相邻气缸轴线夹角为60度,这种布局最早在航空活塞动力领域得到广泛应用,尤其适配直升机这类对动力装置径向尺寸、重量平衡有严苛要求的航空器。从实际应用场景来看,这类气动径向动力装置不需要复杂的燃油供给与点火系统,依靠压缩空气作为动力介质,在教学演示、小型航空模型动力、低压气动实验平台搭建场景中具备独特优势,相比同功率等级的直列、V型气缸布局,径向排布的结构能让所有气缸的做功行程直接作用于中心曲轴的曲柄销,曲轴的受力更加均匀,不需要额外设置平衡轴来抵消一阶、二阶往复惯性力,整体运转的平顺性更优。

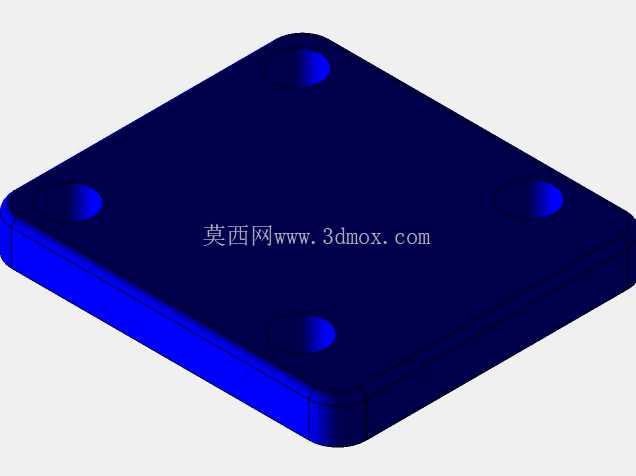

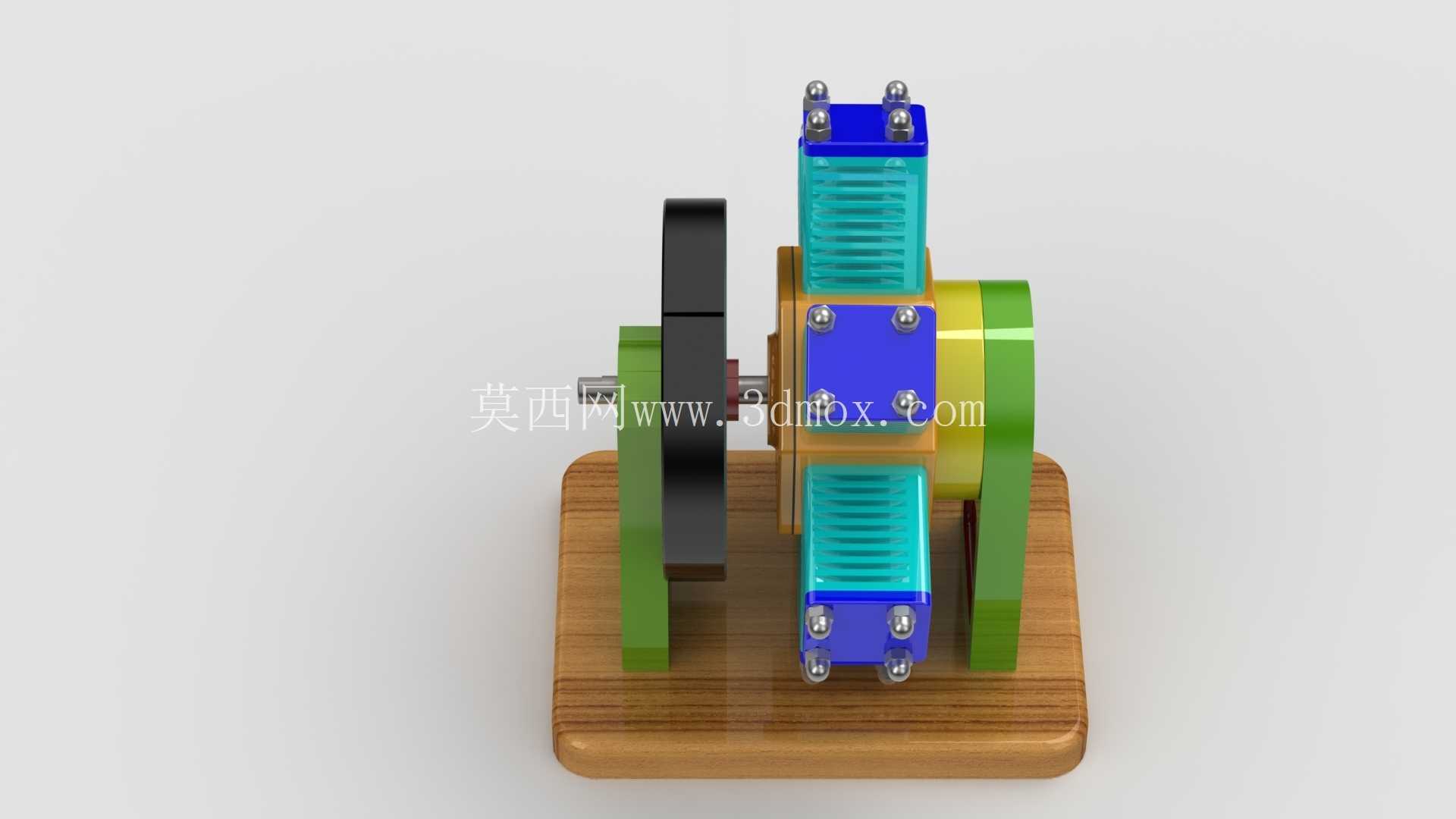

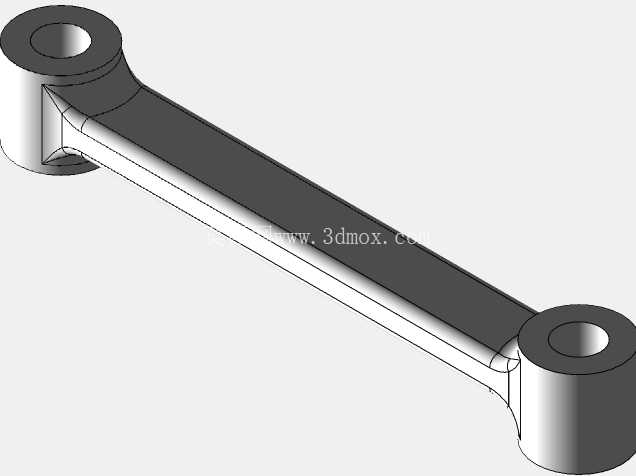

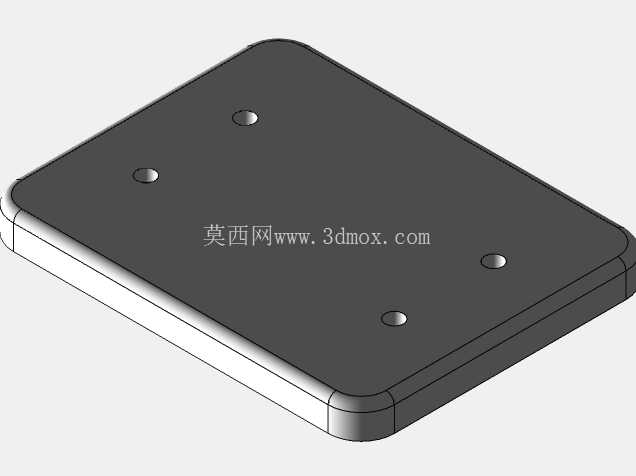

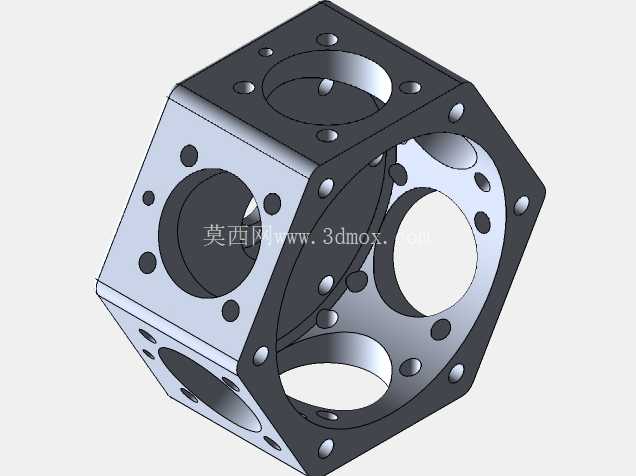

从功能特性来看,六个气缸沿圆周方向均匀布置,每个气缸的活塞通过连杆与中心曲轴的单个曲柄销连接,当压缩空气按预设配气顺序依次进入不同气缸的做功腔时,活塞推动连杆带动曲轴做连续旋转运动,配气结构集成在曲轴与气缸连接的中心基座位置,不需要额外布置复杂的外置配气管路,压缩空气的进排气路径更短,动力响应速度更快。装置的支撑底座采用仿木质纹理的安装基座,基座上设置有与动力主体支架匹配的定位安装孔,安装时可通过螺栓将主体支架固定在基座上,基座的底面为平整安装面,可直接固定在实验台架或者模型机架上,不需要额外制作适配的安装转接件。

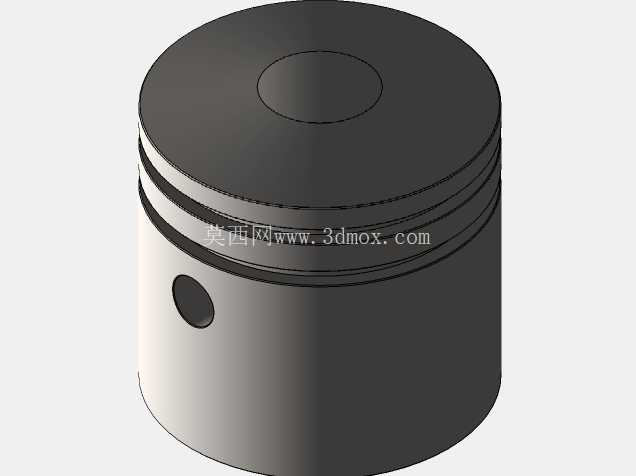

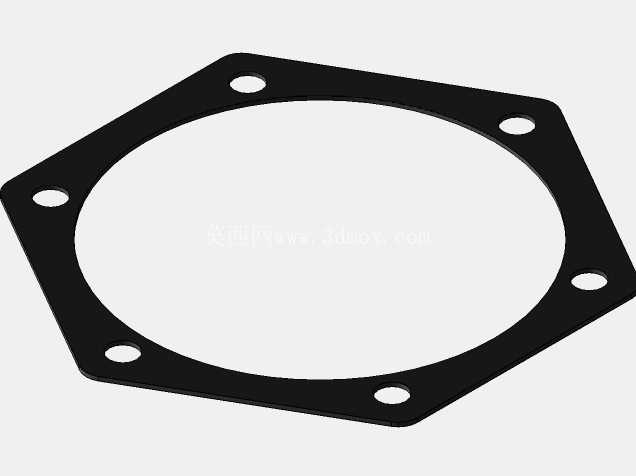

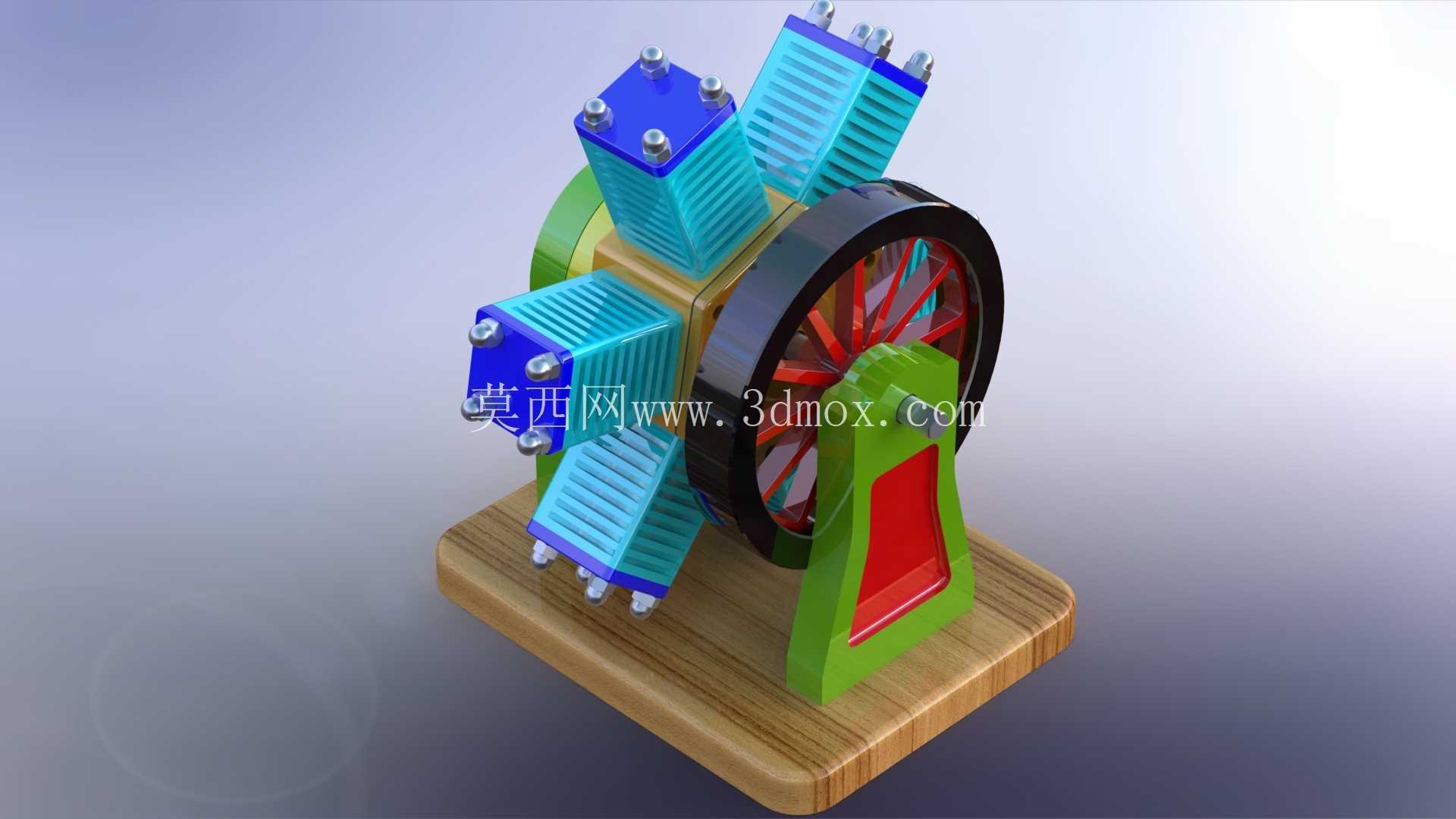

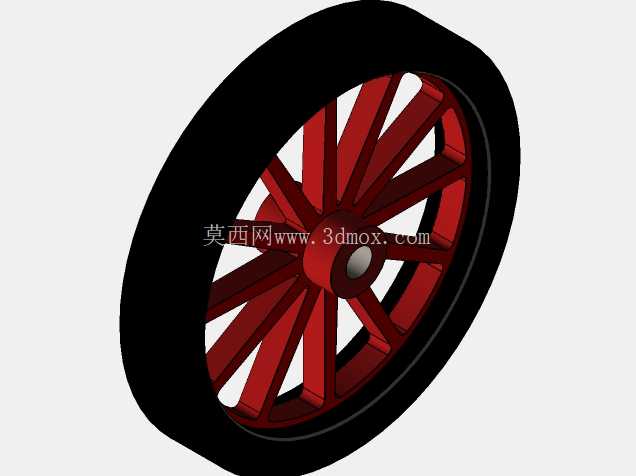

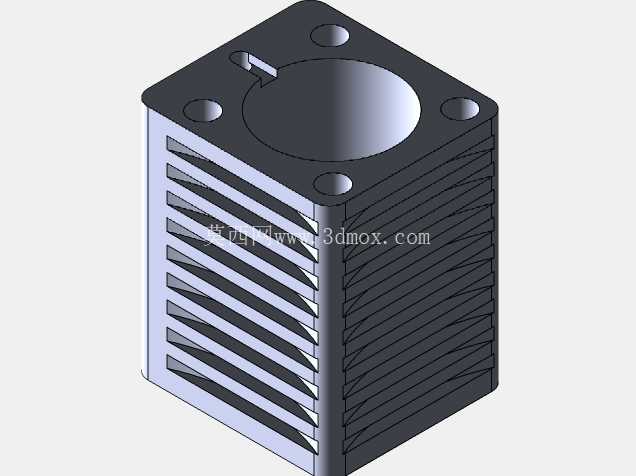

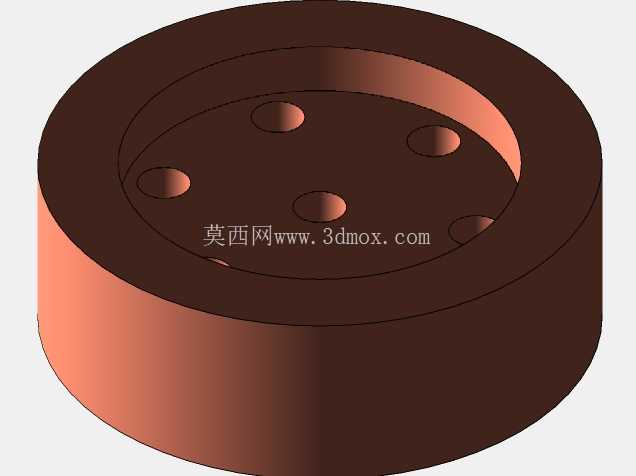

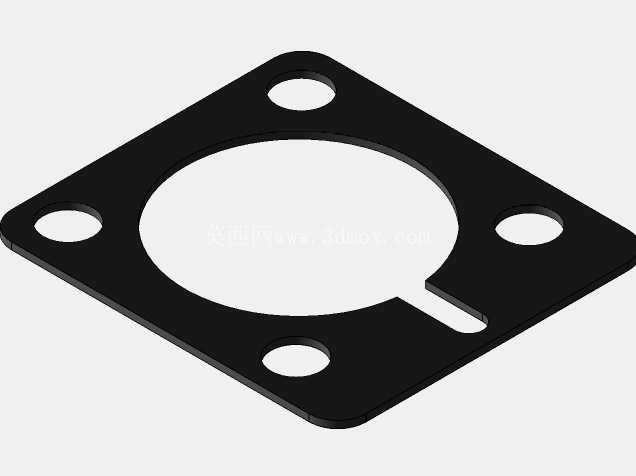

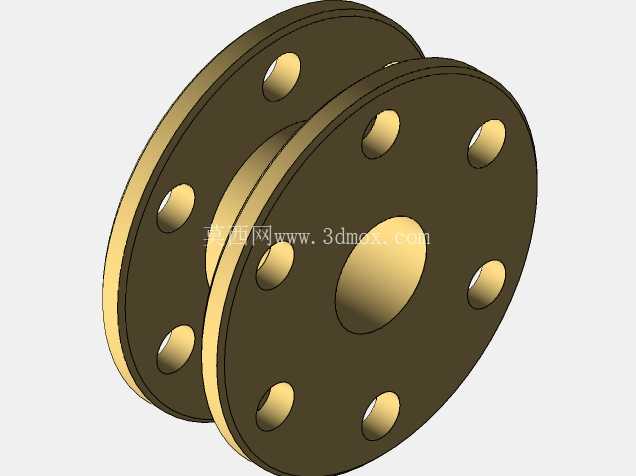

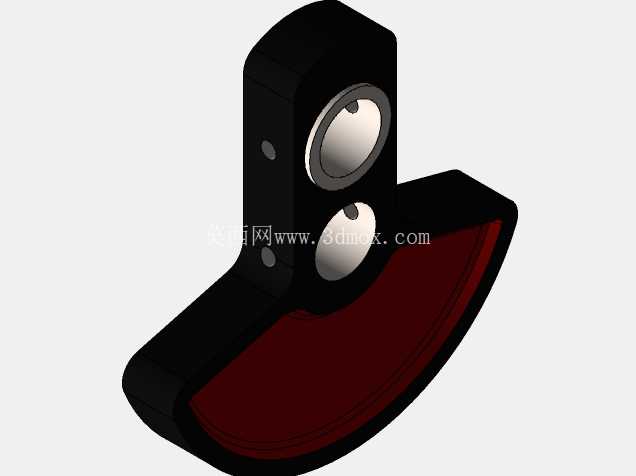

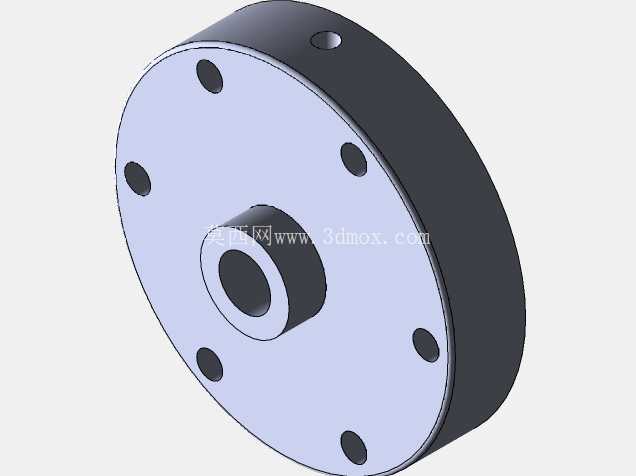

设计过程中,首先需要确定中心曲轴的偏心距,也就是曲柄半径,这个参数直接决定了活塞的行程大小,结合气缸的缸径参数,可计算出单个气缸的做功容积,再结合输入压缩空气的压力参数,就能核算出整套装置的输出扭矩与额定转速范围。六个气缸的缸体采用模块化设计,单个气缸的散热鳍片结构与缸盖采用一体化建模,缸盖上的紧固螺栓沿圆周均匀分布,保证缸盖与缸体连接的密封性,避免压缩空气泄漏导致动力输出效率下降。中心位置的飞轮采用大直径轮盘结构,轮盘内部设置有辐条式减重结构,既可以通过飞轮的转动惯量储存做功行程的能量,带动曲轴平稳越过活塞的上下止点,又不会因为飞轮重量过大导致整套装置的启动阻力过高。

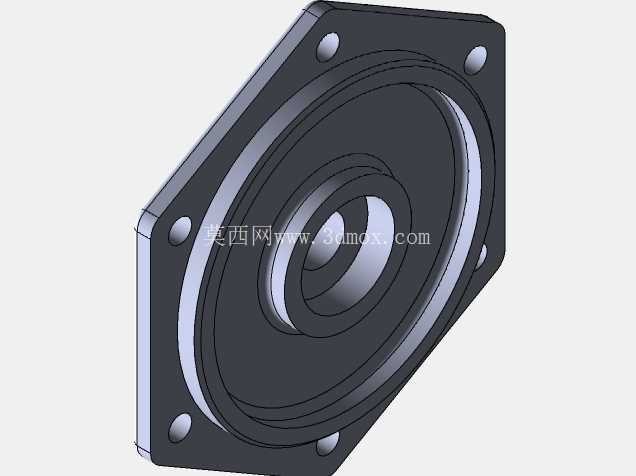

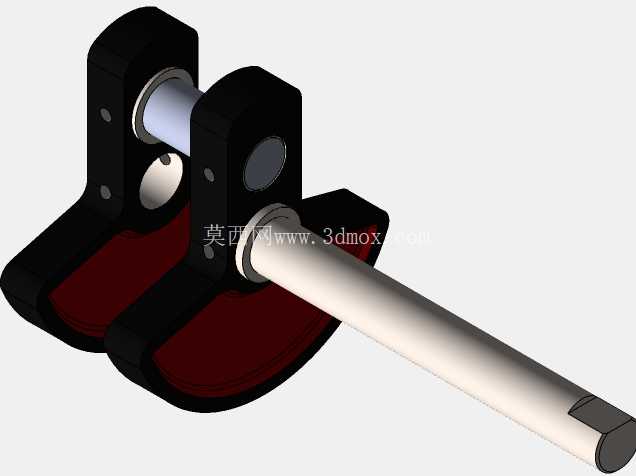

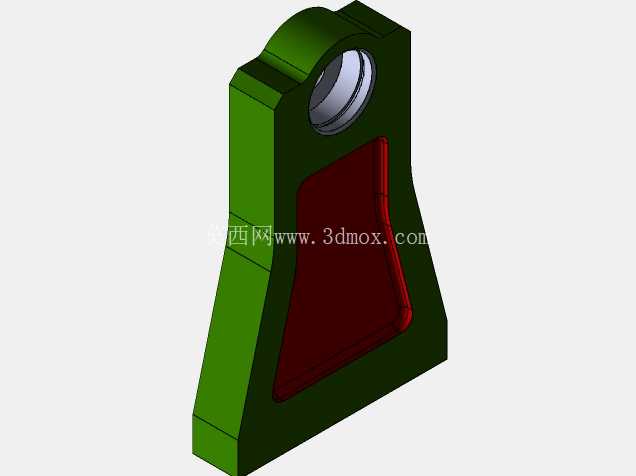

从安装边界尺寸来看,整套装置的最大径向尺寸由六个气缸的外端轮廓决定,轴向尺寸主要由飞轮厚度、基座支架厚度、气缸轴向长度共同决定,在进行台架安装或者模型适配时,需要在气缸的径向外侧预留不小于10毫米的安全间隙,避免飞轮或者气缸运动部件与周边结构发生干涉;进气接口设置在中心基座的后侧位置,外接压缩空气管路时,需要预留足够的管路弯曲半径,避免管路弯折导致气路堵塞。支架部分采用L型支撑结构,支架与基座的连接面设置有定位止口,装配时可以快速实现主体结构的定位找正,不需要反复调整曲轴的水平度,降低装配调试的难度。

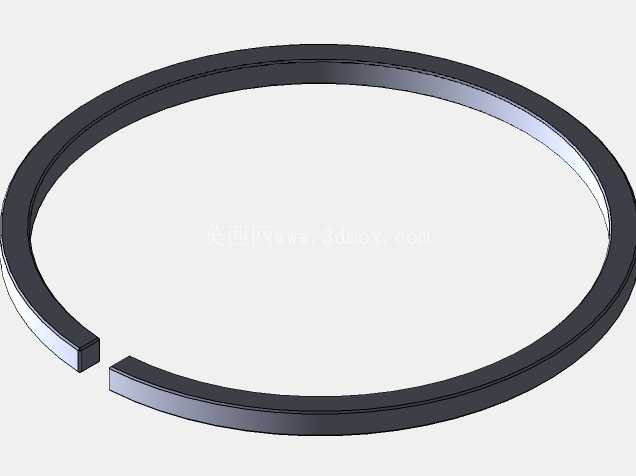

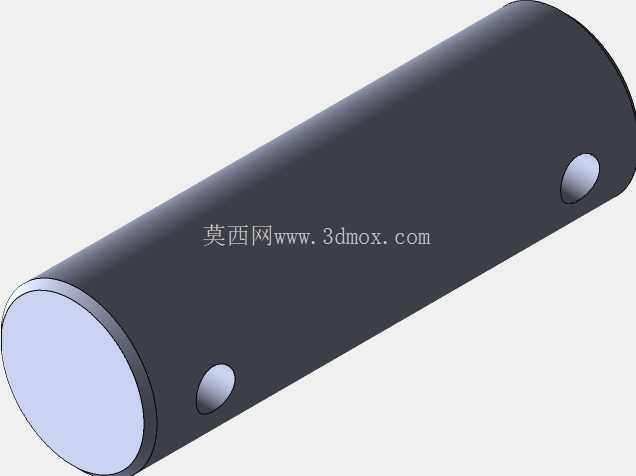

这类径向气动动力结构相比燃油驱动的径向发动机,省去了化油器、火花塞、燃油管路等附属部件,整体结构更加简洁,维护成本更低,在教学场景中可以直观展示径向发动机的工作原理,学员可以清晰观察到每个气缸活塞的运动过程、曲轴的旋转动作以及配气机构的工作逻辑;在小型航空模型应用中,压缩空气驱动的方式不会产生燃油废气,也不会有明火风险,适合在室内场地进行飞行演示。设计时需要重点关注连杆与曲柄销的配合间隙,间隙过大会导致运转过程中产生冲击噪音,间隙过小则会增大运动阻力,甚至出现卡滞现象;气缸内壁与活塞的配合面需要设置合理的粗糙度要求,保证活塞运动顺畅的同时,减少压缩空气的泄漏量,提升整套装置的动力输出效率。
