GOST标准沉头圆柱螺母系列结构设计

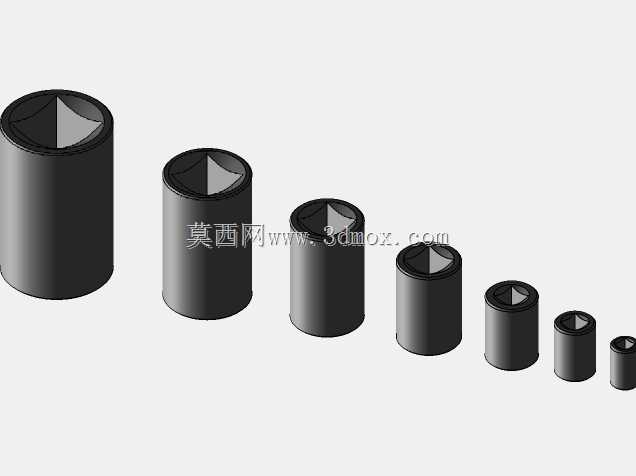

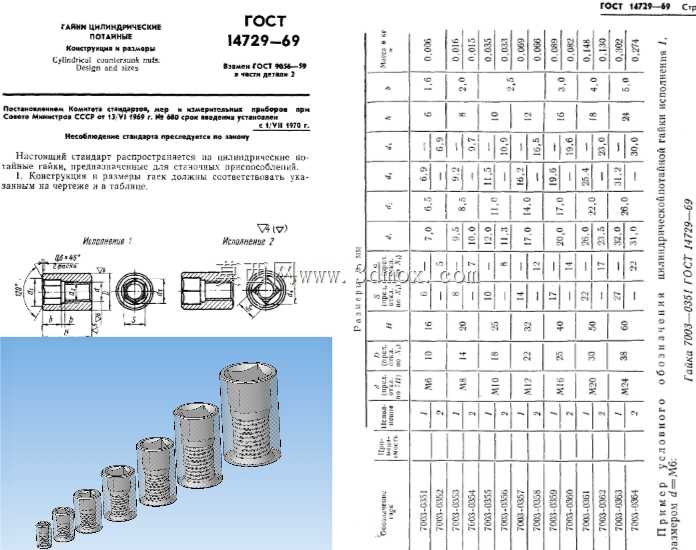

　　沉头圆柱螺母作为螺纹连接副的核心组成零件，在机床装配、工装夹具搭建、通用机械设备连接环节中承担着不可替代的锁紧定位作用，本次呈现的系列化沉头圆柱螺母覆盖M6至M24全常用公称直径规格，完全遵循GOST 14729-69标准的尺寸公差与形位要求设计，可直接适配对应外螺纹规格的螺栓、螺柱完成连接作业。从实际应用场景来看，这类沉头结构的螺母主要用于安装面要求平整无凸起的连接部位，比如机床导轨侧基准面的紧固件安装、钣金箱体内部的连接件固定、自动化设备型材框架的内嵌式连接场景，安装完成后螺母端面可完全沉入预制的沉孔内，不会在安装面形成突出结构，避免干涉周边运动部件的运行轨迹，同时也能减少外接磕碰对螺纹连接部位的损伤。

　　设计过程中首先明确了各规格的螺纹公差带选用6H级通用配合精度，可适配市面上绝大多数6g级外螺纹紧固件，满足通用机械装配的互换性要求；沉头部位的锥角、深度尺寸严格对应标准要求，保证安装后端面与沉孔底面完全贴合，不会出现倾斜锁死、局部应力集中的问题。外形尺寸上，不同公称直径对应的螺母外圆、总长度、沉孔深度均按标准系列梯度设置，M6规格总长度覆盖常规薄件连接需求，M24大规格可承受重载设备的连接锁紧力，安装边界上需要注意预制沉孔的直径、深度需与对应规格螺母的头部尺寸匹配，沉孔底面的平面度公差需控制在0.05mm以内，避免锁紧时螺母偏斜导致螺纹受力不均。从结构特性来看，圆柱外形的螺母在安装时可借助外圆与安装孔的配合实现径向定位，

　　相比六角螺母更适合在空间狭小、无法使用扳手拧动六角头的内嵌式安装场景，部分规格的外圆表面可根据实际使用需求加工防滑滚花，方便手动预拧定位。这类螺母的螺纹收尾、退刀槽位置均做了优化设计，避免螺纹加工时出现烂牙、螺距不均的问题，同时螺母端面与螺纹轴线的垂直度公差严格控制，保证锁紧时连接面受力均匀，在交变载荷工况下也能保持稳定的锁紧力，不易出现松脱问题。在机床加工领域的CA6140等普通车床装配中，这类沉头圆柱螺母常被用于溜板箱、进给箱内部的盖板连接、导轨压板的锁紧固定，既保证连接强度，又不会在导轨滑动面形成凸起影响拖板的正常运行；在通用工装设计中，这类螺母也常被嵌入焊接工装、装配夹具的基板内部，配合T型螺栓实现夹具模块的快速拆装定位。
