Ender3V2树莓派相机双LED照明支架

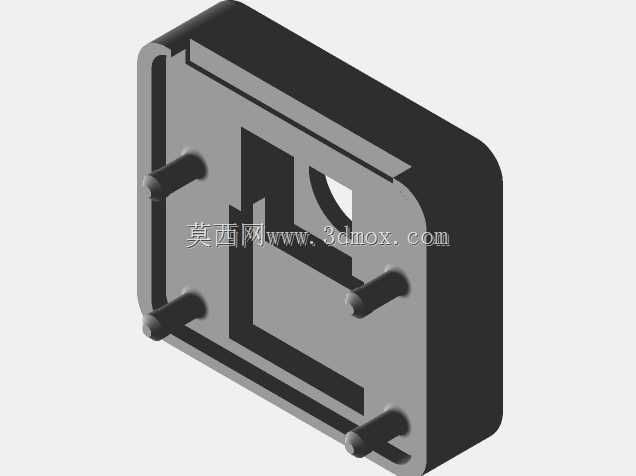

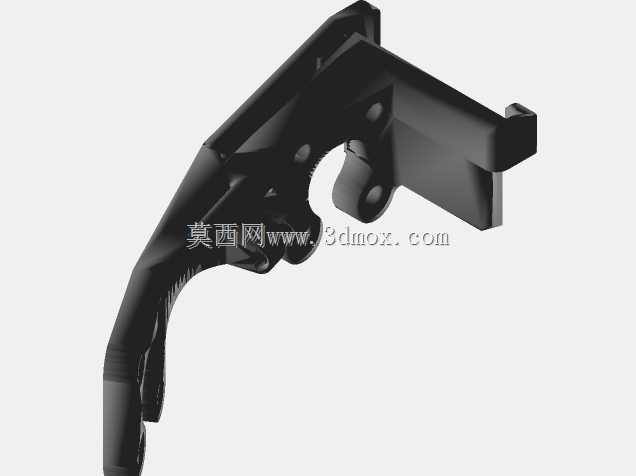

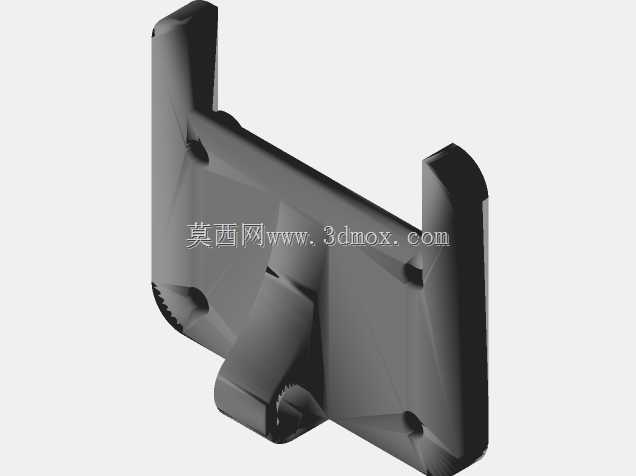

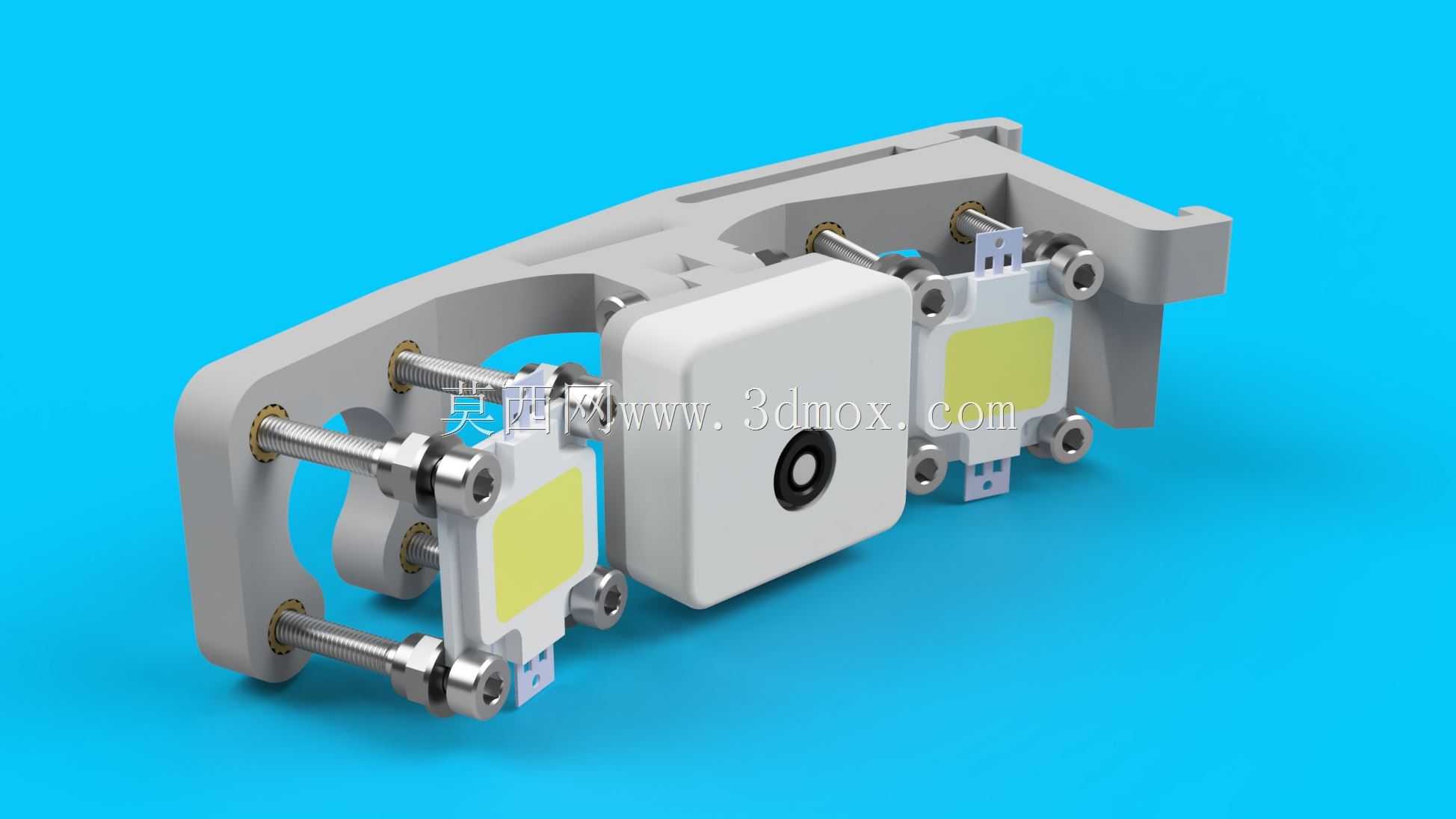

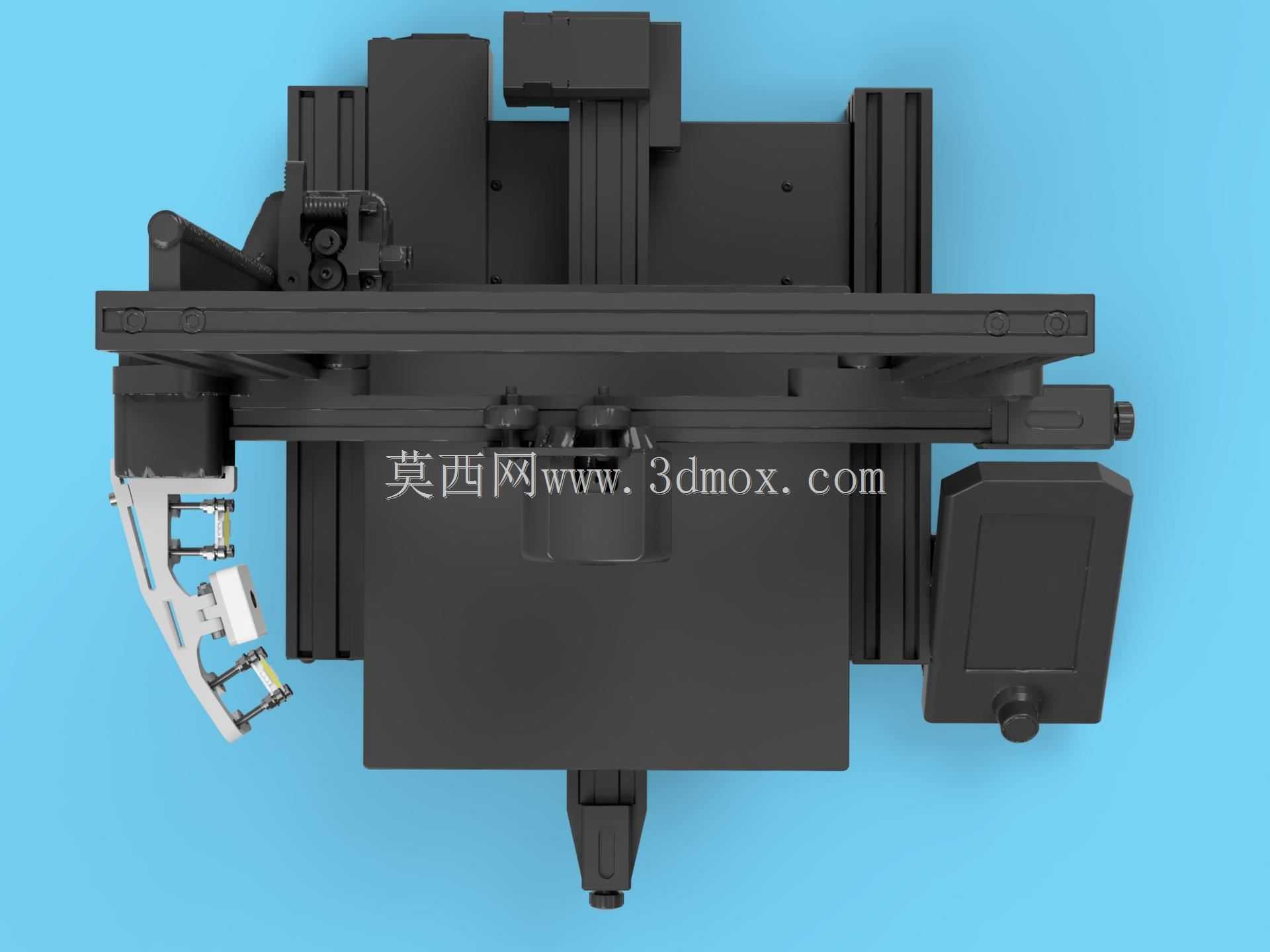

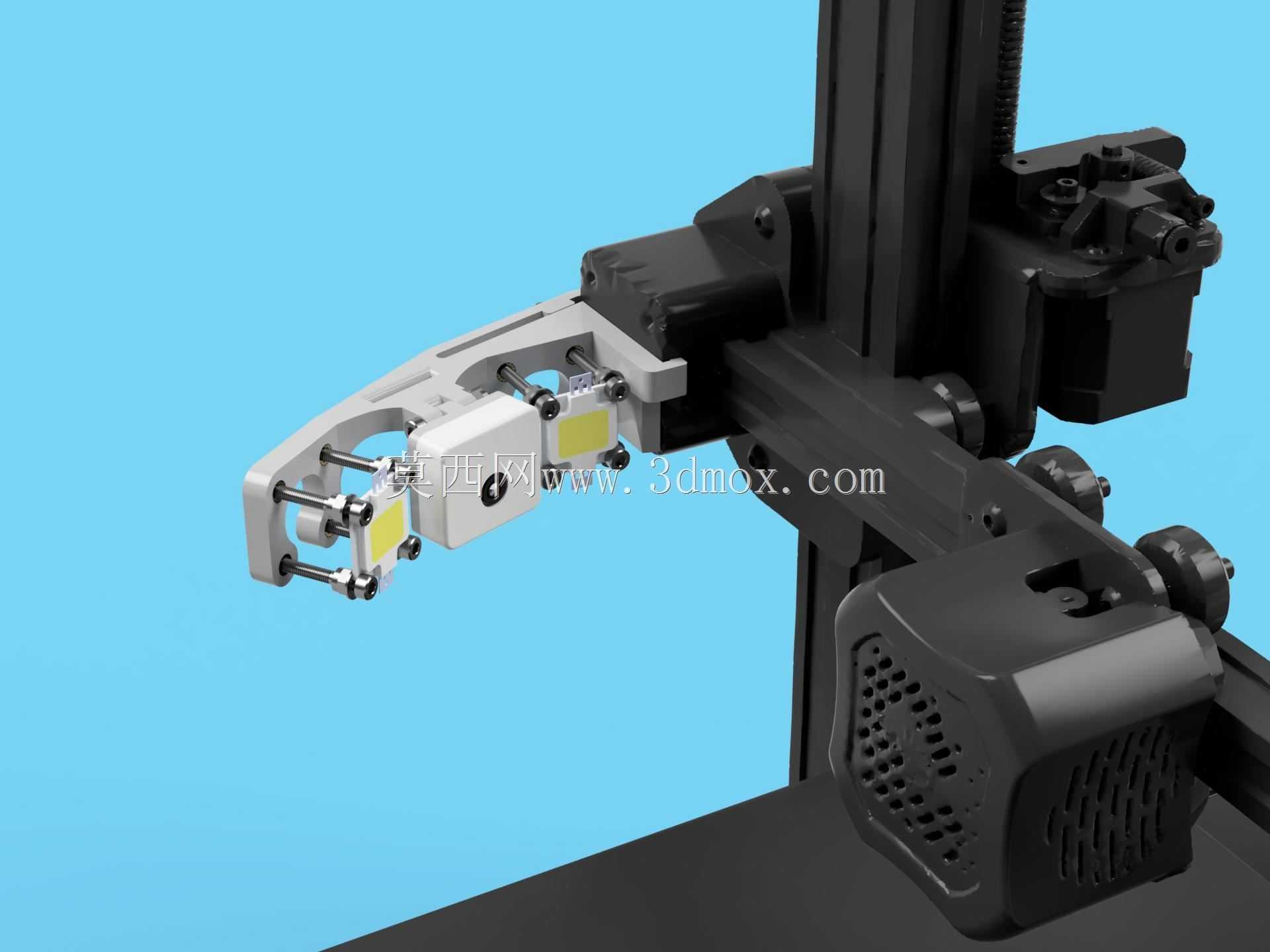

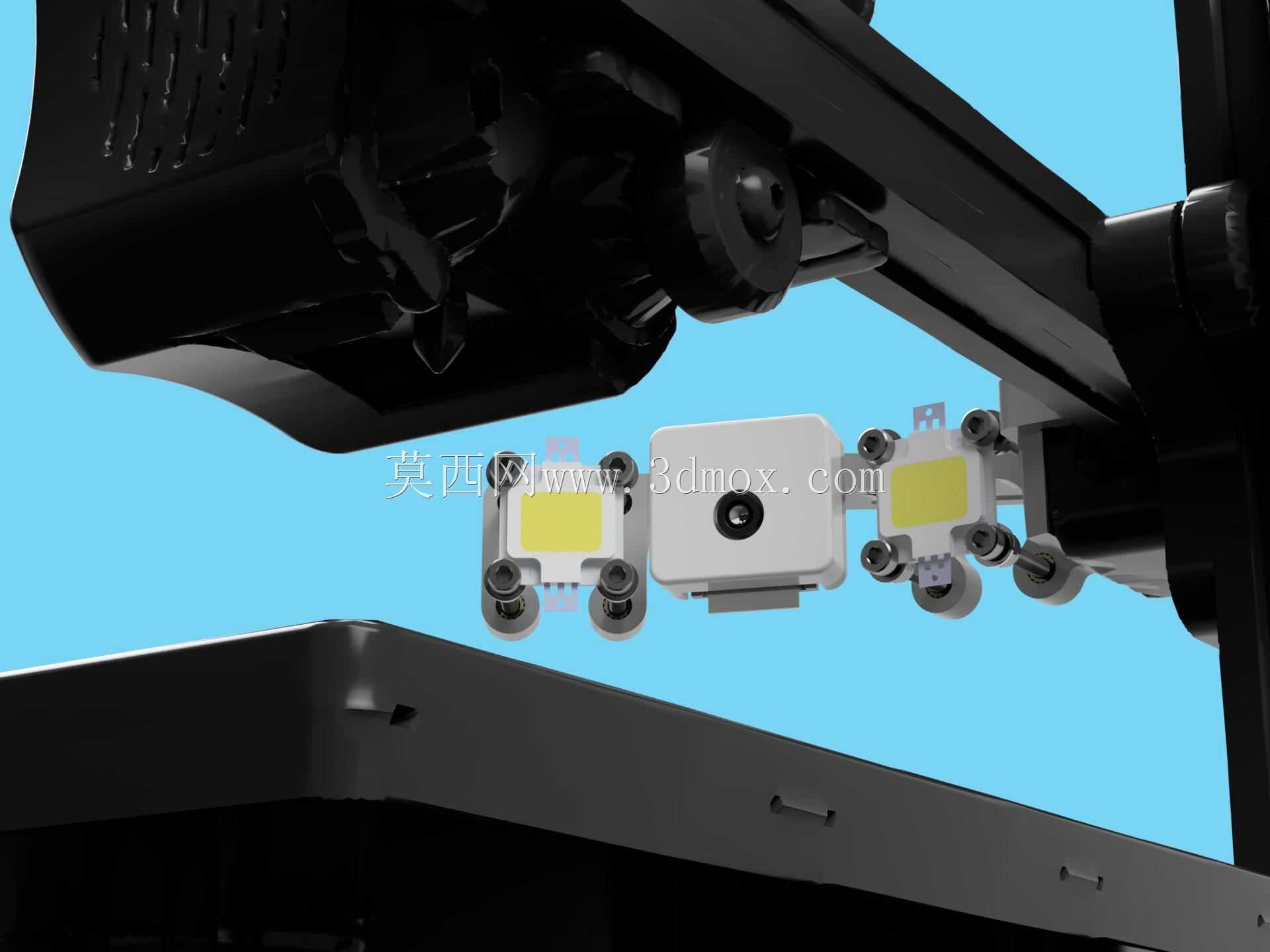

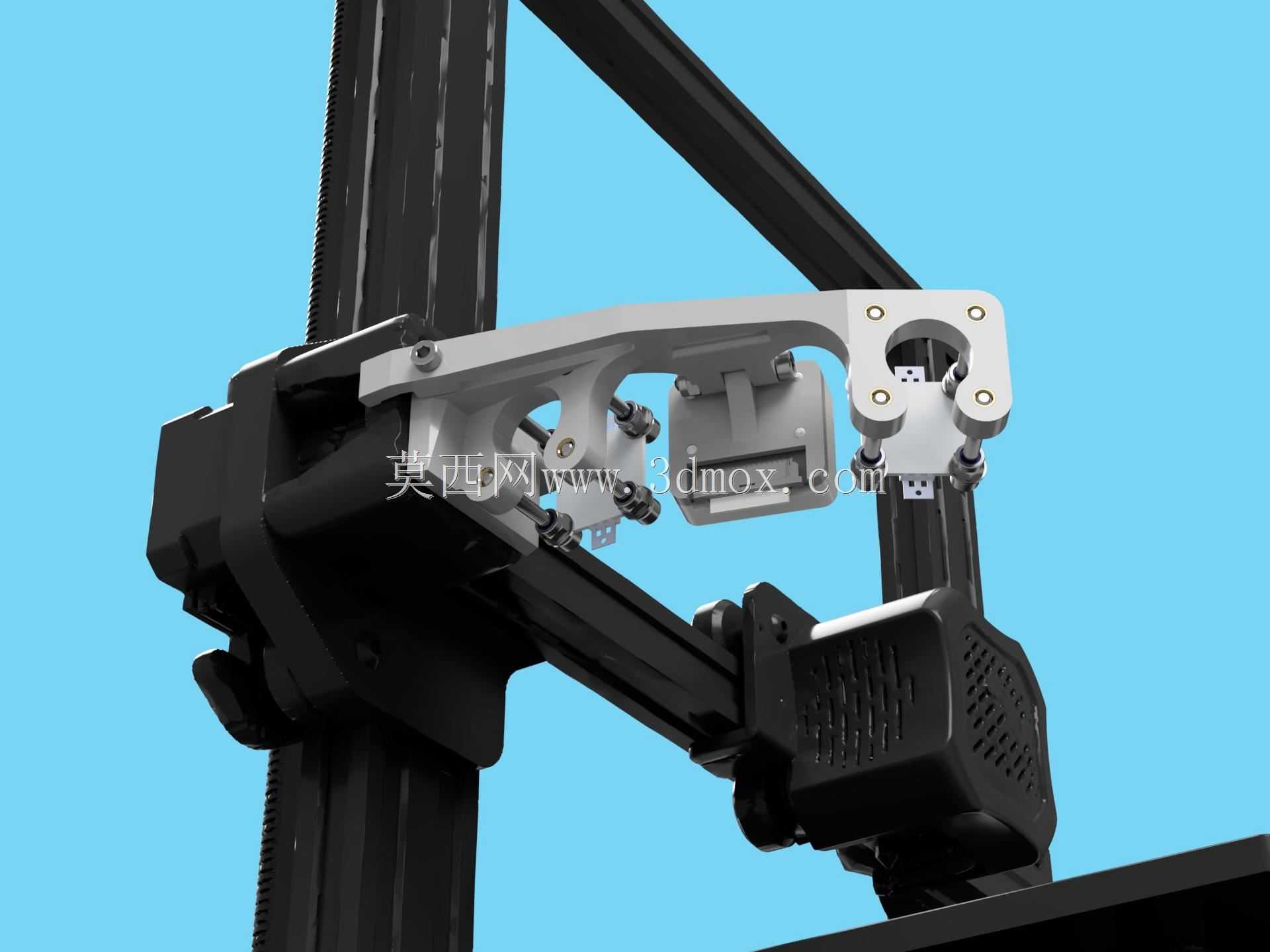

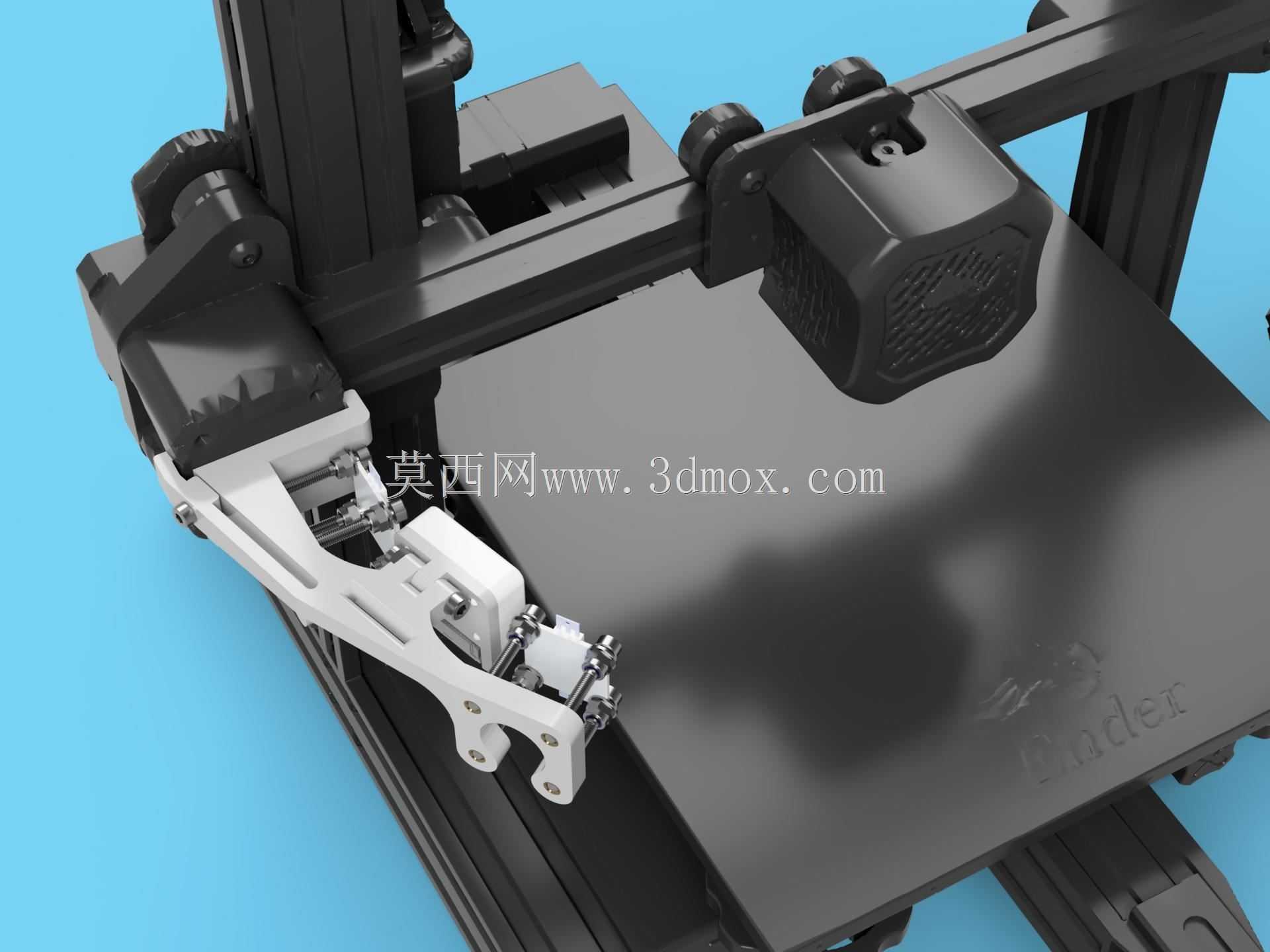

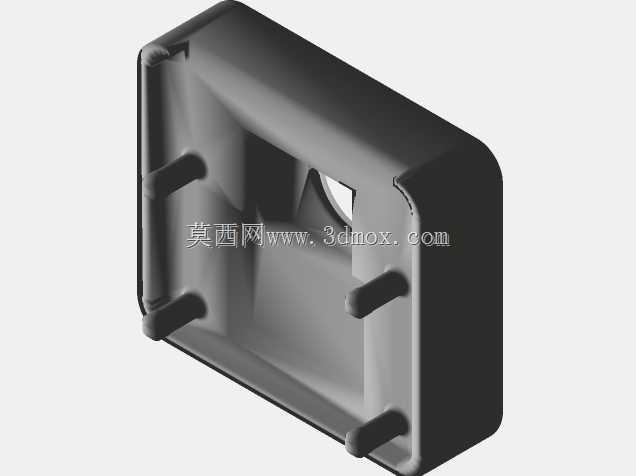

　　该支架专为桌面级FDM3D打印机的实时监控场景设计，核心解决打印过程中成型区域光照不足、外置监控设备安装零散的痛点，可直接适配Ender3V2机型的X轴横梁安装位，无需对原有设备机身进行打孔、切削等二次改装，安装边界完全贴合设备原有型材的槽位尺寸，不会与打印头运动路径、料架走线、自动调平传感器产生干涉。支架主体采用分体式夹持结构，中间预留树莓派CameraV3的标准安装孔位，相机镜头正对打印平台中心区域，可完整覆盖最大打印尺寸的全幅画面，避免监控盲区。两侧对称布置10WLED灯珠安装位，灯板固定面做了下沉0.8mm的凹槽设计，可直接贴合常规COB灯珠的铝基板，灯珠照射角度经过15度俯角调校，光线可均匀覆盖打印平台首层区域，

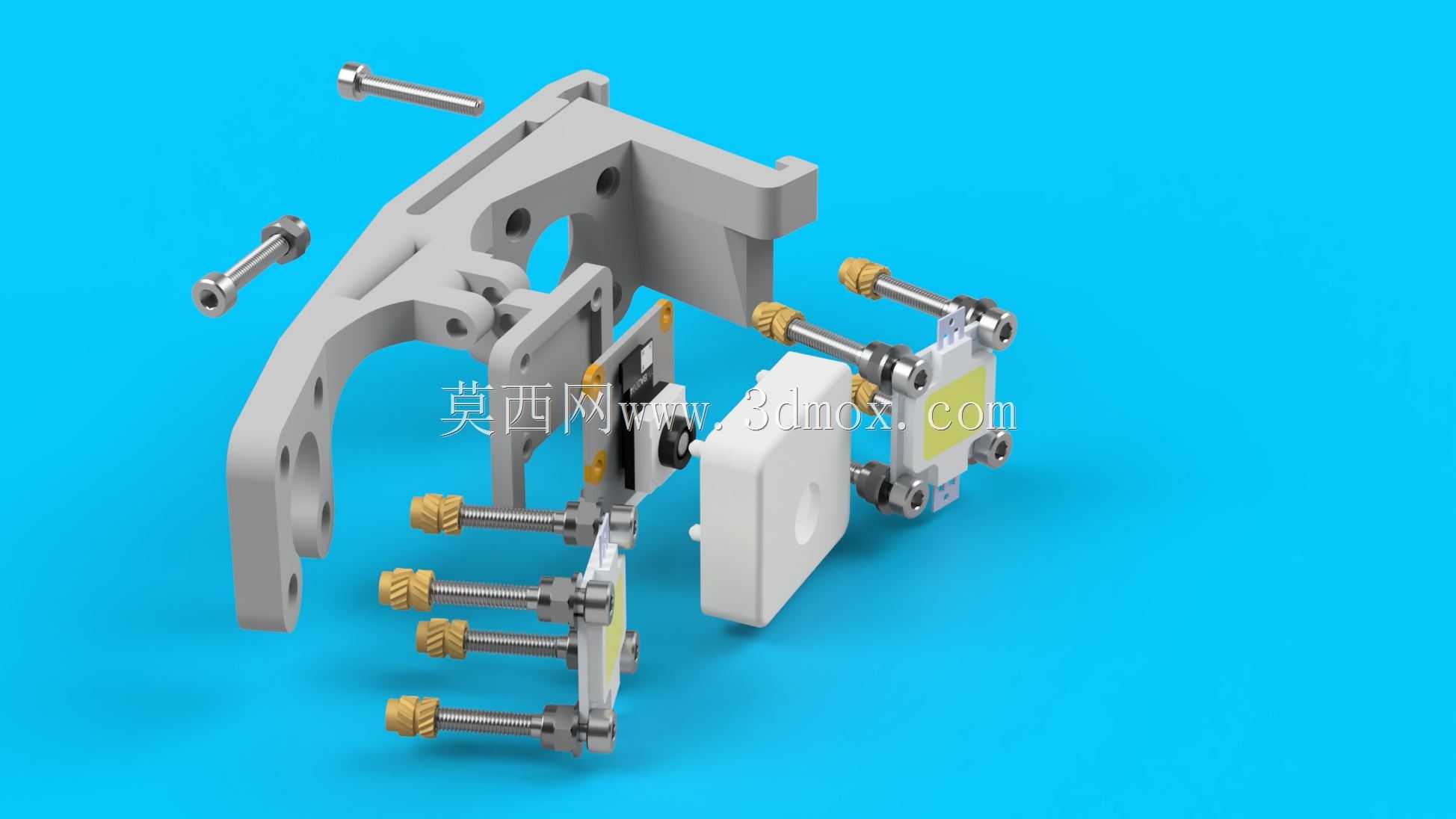

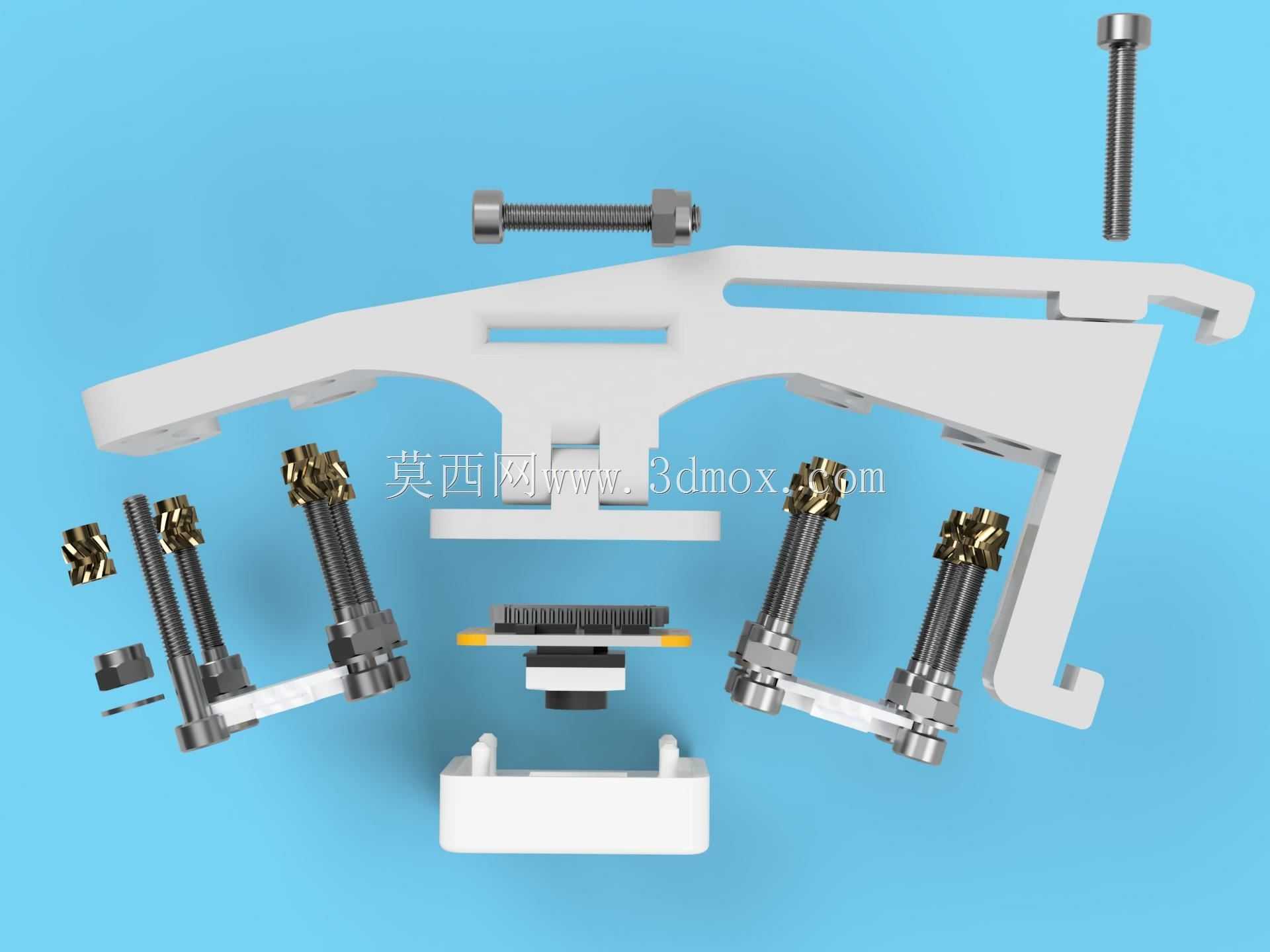

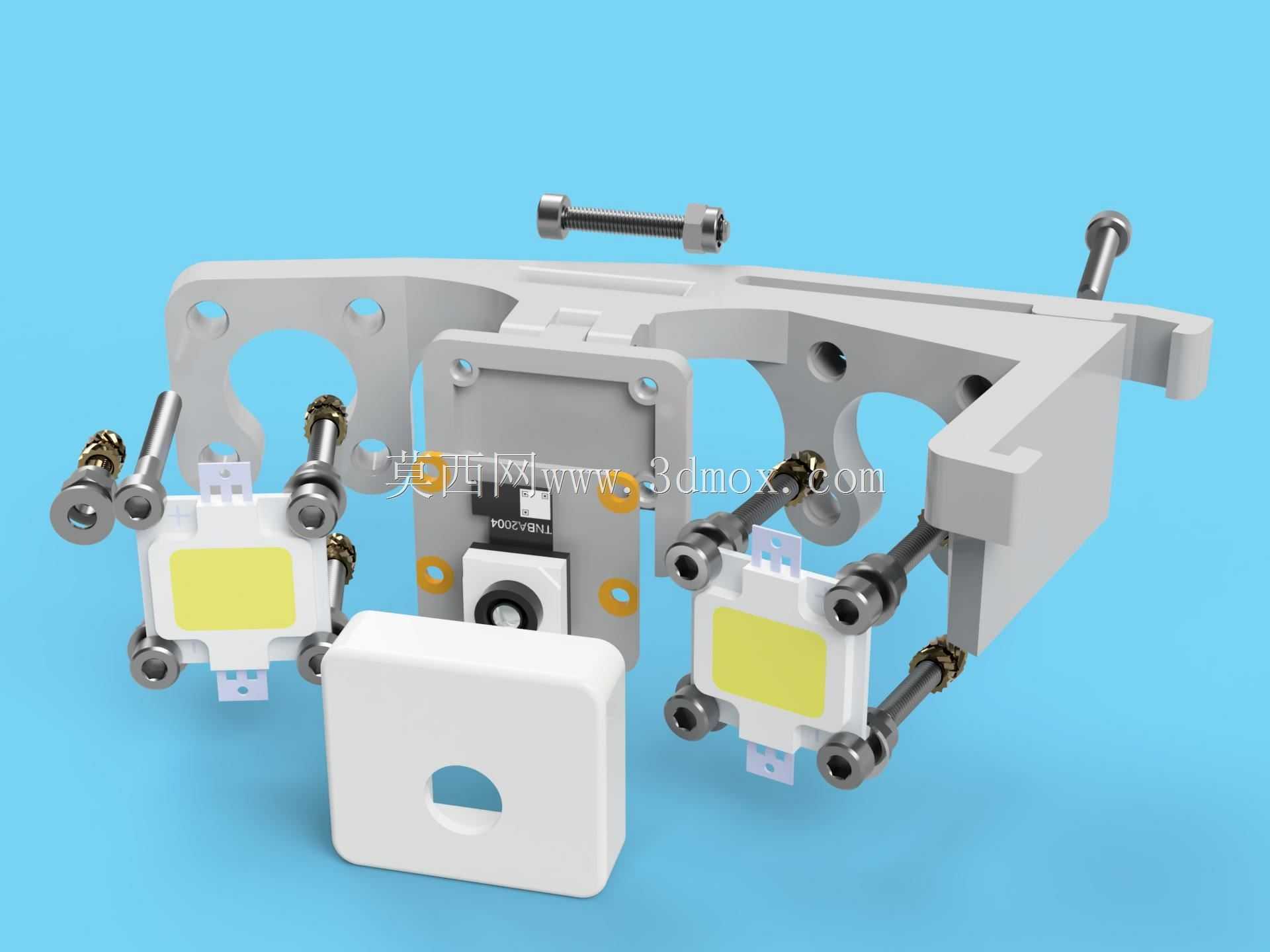

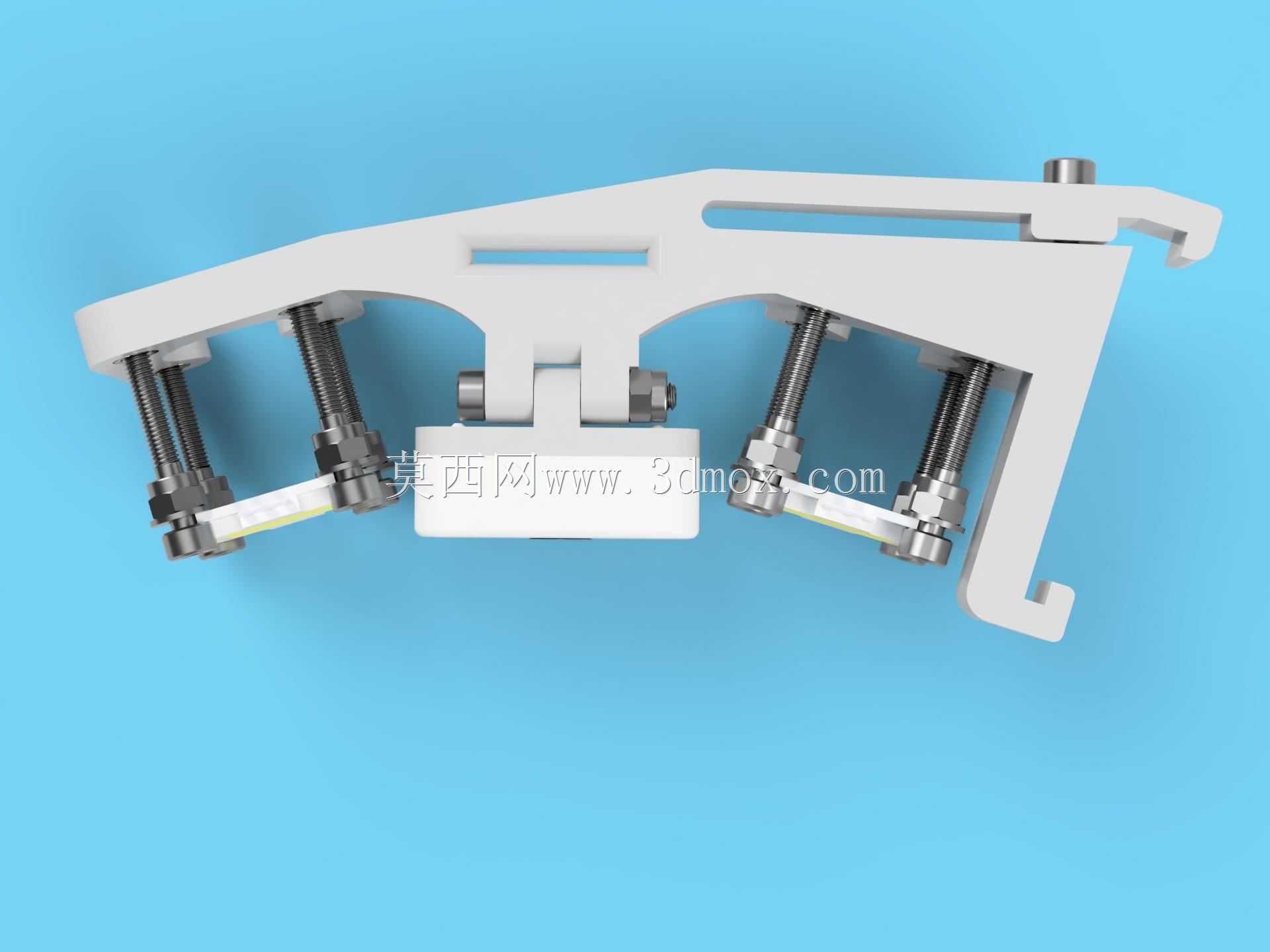

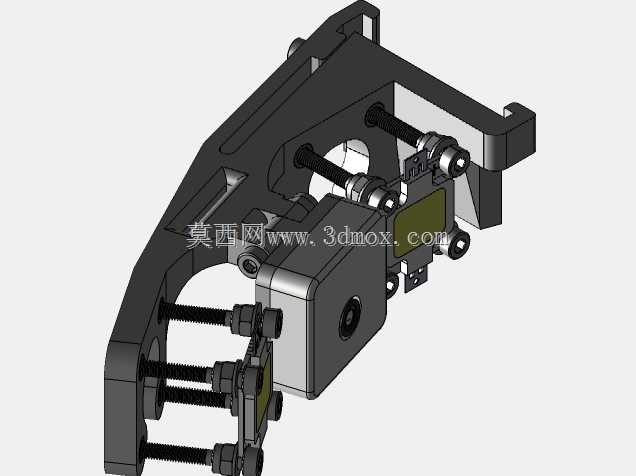

　　消除打印件侧面的阴影死角，方便实时观察首层粘附效果、层纹质量以及堵料、翘边等异常工况。结构设计上采用多根M3螺杆作为支撑连接构件，可根据实际使用需求微调相机与灯板的前后位置，适配不同焦距的镜头以及不同厚度的散热片加装需求；灯板背部预留了散热片安装空间，当LED满功率长时间运行时，可加装通用尺寸的铝制散热片降低灯珠工作温度，避免高温传导导致相机模块成像出现噪点升高、画面偏色的问题，同时减少热量向打印机X轴型材传递，避免影响附近同步带、滑轮等运动部件的使用寿命。夹持部位与设备型材接触的面做了防滑纹理处理，拧紧固定螺丝后不会因打印头高速运动产生的震动出现支架偏移、镜头虚位的情况，所有外露的螺杆端部都做了沉头设计，

　　避免剐蹭打印过程中抬升的打印件，也不会勾连走线。整个支架的安装流程无需专用工具，仅用常规内六角扳手即可完成组装，所有紧固件均采用标准M3规格，替换维护成本极低，可适配PETG等常规3D打印耗材直接打印制作，打印完成后仅需简单去除支撑即可完成装配，无需额外的打磨、攻丝等后处理工序。
