无限Y轴龙门移动大幅面熔融沉积打印设备

　　这套设备针对常规桌面FDM打印机成型仓长度受限的痛点开发，采用龙门跨坐式布局，将X轴横梁、Z轴升降立柱集成在门式框架上，整套打印头模组可沿铺设在混凝土地面的平直轨道做长距离Y向移动，理论上Y轴打印长度不受设备自身框架尺寸约束，仅受轨道铺设长度限制，适合大尺寸建筑模型、长条形工装样件、大型文创雕塑分段件、定制化包装衬垫等超长工件的快速熔融沉积成型。

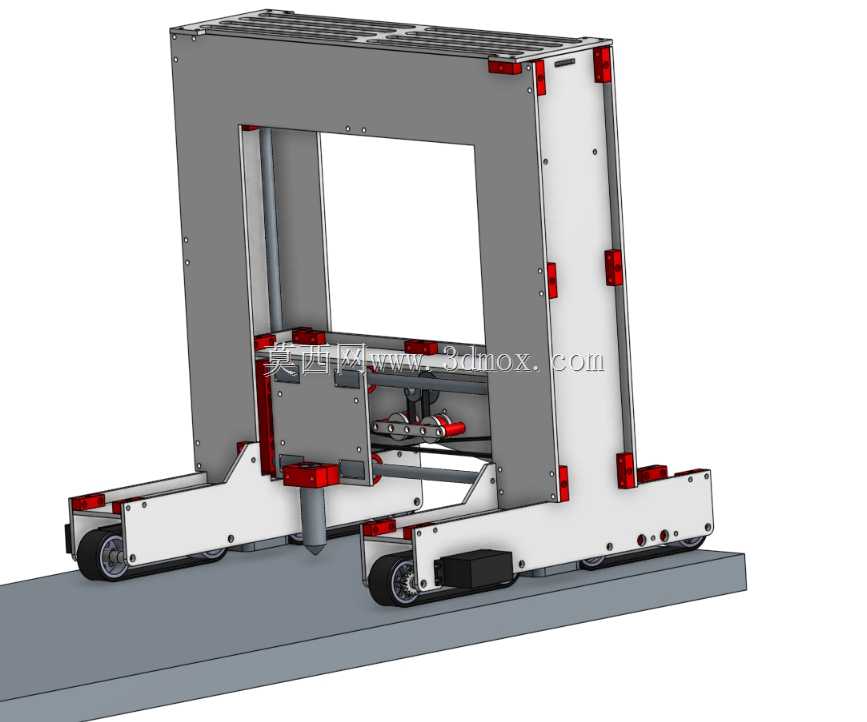

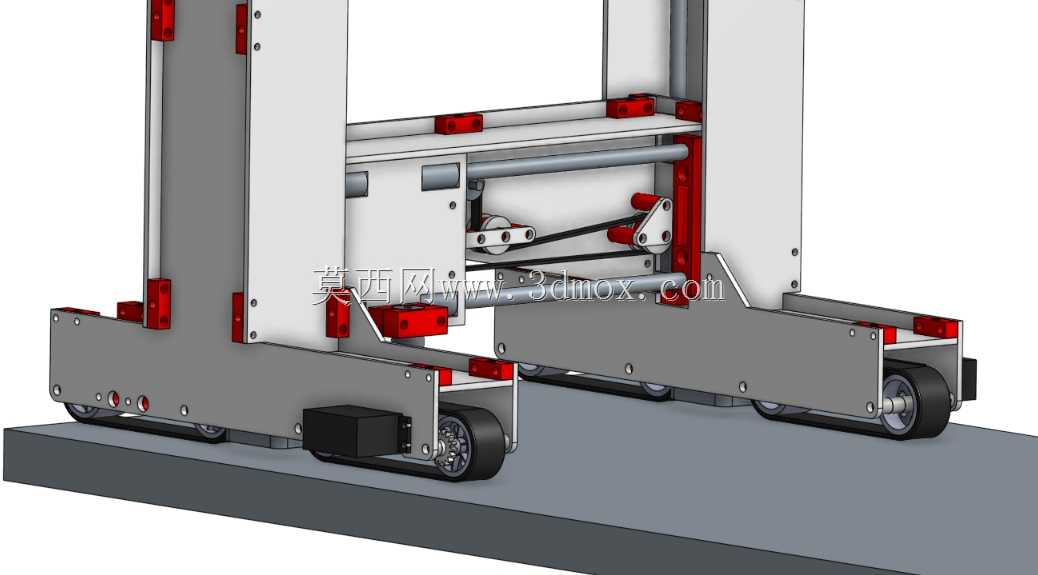

　　从结构设计逻辑来看，设备没有采用常规打印机的封闭箱体底座，而是在门式框架底部两侧布置带驱动轮的移动底盘，底盘搭载步进驱动轮与随动支撑轮，直接在平整混凝土地面铺设的导向轨道上行走；X、Z轴运动模组沿用桌面级打印机成熟的步进电机+同步带传动方案，保证喷头横移与层厚升降的定位精度，Y向移动则改用伺服电机搭配光传感器做全闭环位置反馈，实时采集底盘行走位移，抵消地面微小不平、轮组打滑带来的位置偏差，长距离行走的定位重复精度远高于开环步进轮组方案。

　　安装边界方面，设备门式框架的内空宽度决定X轴最大打印幅宽，框架立柱高度决定Z轴最大打印高度，现场部署时只需在平整混凝土地面沿Y向铺设平行导向轨道，轨道两端预留不小于设备底盘长度1.2倍的检修与换向空间即可，无需定制加长型设备机身，车间、创客空间、样板制作车间都可快速布设。设备挤出系统适配标准1.75mm PLA耗材，可在常温室内环境稳定作业，喷头模组预留了耗材冷却风道与自动调平探针安装位，移动底盘上集成了电控箱、耗材架与驱动轮组，外接供电与控制线路采用拖链随动布置，避免长距离行走时线缆拉扯缠绕。

　　设计过程中重点校核了门式框架的刚性：两根立式立柱采用加厚铝型材拼接，横梁与立柱连接处做了角件加强，底部底盘加装了配重块，避免Y向快速启停时框架出现前倾晃动；两侧底盘的行走轮做了差速补偿调校，配合光传感器的位置反馈，可保证龙门框架全程沿轨道直线行走，不会出现偏摆蹭轨的问题。相比常规大幅面3D打印机，该方案无需拼接超长机身型材，设备转场时可拆分框架、底盘与轨道段，运输与现场组装都更灵活，小批量制作超长尺寸的塑料功能件时，无需拆分模型二次粘接，一次打印即可成型完整工件，大幅降低后处理工作量。
