Keyestudio光电中断传感器安装固定支架

　　在嵌入式实验平台、小型自动化教学装置以及创客类设备的搭建过程中，光电槽型传感器的定位可靠性往往直接决定信号采集的稳定性。这款针对Keyestudio KS0009照片中断模块设计的一体式固定支架，正是围绕槽型光电开关的实际安装需求完成结构建模，解决了传感器在设备运行中容易出现偏移、对位不准、固定孔位不匹配的常见问题。

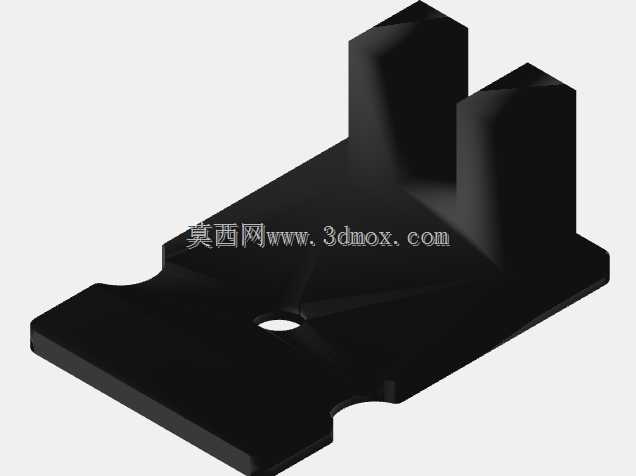

　　从结构形态来看，支架采用一体化折弯式构型，底部为平整的承载底板，底板中部预留了贯穿的圆形安装孔，可直接通过螺钉将整个组件锁紧在设备台面、型材框架或者实验底板上。底板的两个侧边设置了内凹的避让缺口，该细节并非单纯的造型处理，而是在实际装配中为相邻走线、侧边紧固件或者并排安装的其他元件留出操作空间，避免支架边缘与周边结构发生干涉。底板向上延伸出两组平行的立式挡边，两组挡边之间形成与槽型光电传感器外形匹配的夹持空间，传感器本体可直接嵌入两挡边之间，挡边的高度与传感器壳体的侧边高度相适配，嵌入后传感器的槽口检测区域保持完全外露，不会被支架结构遮挡光路。

　　设计过程中优先考虑了装配的容错性，立式挡边与底板之间采用大圆角过渡，既降低了3D打印或者钣金加工时的应力集中风险，也让传感器在嵌入时可以顺着圆角导向滑入夹持位，不需要额外施加过大的压装力。支架整体没有设置多余的卡扣或者复杂的可拆卸结构，这种极简构型在小批量自制场景下优势明显：采用FDM3D打印制作时，整个零件可以一次性成型，不需要添加支撑结构，打印完成后仅需去除底板少量毛刺即可投入使用；若采用钣金折弯工艺加工，单块板材经下料、冲孔、两道折弯工序即可成型，加工成本低，量产一致性容易控制。

　　在实际应用场景里，这类支架常被安装在3D打印机的运动轴两端，配合槽型光电传感器完成原点归零触发：运动轴上的挡片随滑台移动，穿过传感器中部的U型槽时切断红外光路，传感器随即输出电信号给主控板，记录轴体的零位坐标。支架的安装孔位设计兼容常用的2020铝型材槽距，也可以适配开源硬件实验台的标准孔格，使用者不需要额外加工转接板就能完成固定。除了3D打印机之外，在小型分拣流水线的工件计数工位、自动售货机的出货检测位置、教学用机械臂的限位点位，都能看到这类固定支架的使用场景，它的核心作用是把光电传感器的检测槽稳定维持在预设坐标上，让运动挡片每次都能从槽体中心区域穿过，避免因支架变形导致挡片刮蹭传感器壳体或者光路触发位置偏移。

　　从安装边界尺寸考量，支架底板的轮廓尺寸控制在小型传感器安装的紧凑范围内，不会占用过多安装面空间，底板厚度在建模时预留了足够的刚性，当螺钉锁紧到安装面上时，底板不会发生翘曲，两侧立式挡边的平行度可以得到保证。两挡边的内侧间距按照KS0009传感器的壳体宽度预留了合理的间隙，既不会因为间隙过小导致传感器无法装入，也不会因为间隙过大让传感器在槽内出现晃动。检测槽的中心线高度在建模时与常用运动滑台的挡片高度做了匹配，多数场景下不需要额外增加垫片调整高度，若遇到特殊安装高度差，也可以在底板下方增加标准厚度的垫片进行微调，底板中部的通孔兼容M3、M4两种常用紧固螺钉，适配不同设备的安装紧固件规格。

　　建模过程中所有配合面都按照实际传感器的实测尺寸进行了公差预留，考虑到FDM打印常见的尺寸膨胀特性，夹持面的间隙在模型里做了对应补偿，打印完成后传感器可以轻松推入，同时推入后依靠塑料本身的轻微弹性保持足够的夹持力，即使设备运行中存在持续振动，传感器也不会出现位置窜动。支架的边角全部做了倒角处理，没有尖锐棱边，在教学实验场景下使用时可以避免操作人员装配时被划伤。整个结构没有薄弱的悬伸部位，长期承受振动工况下也不容易出现断裂失效，能够满足小型自动化设备长期运行的固定需求。
