CA6140车床配套气源处理空气调节阀

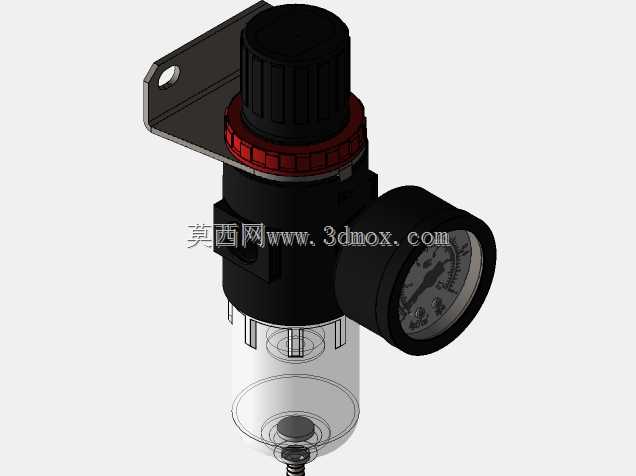

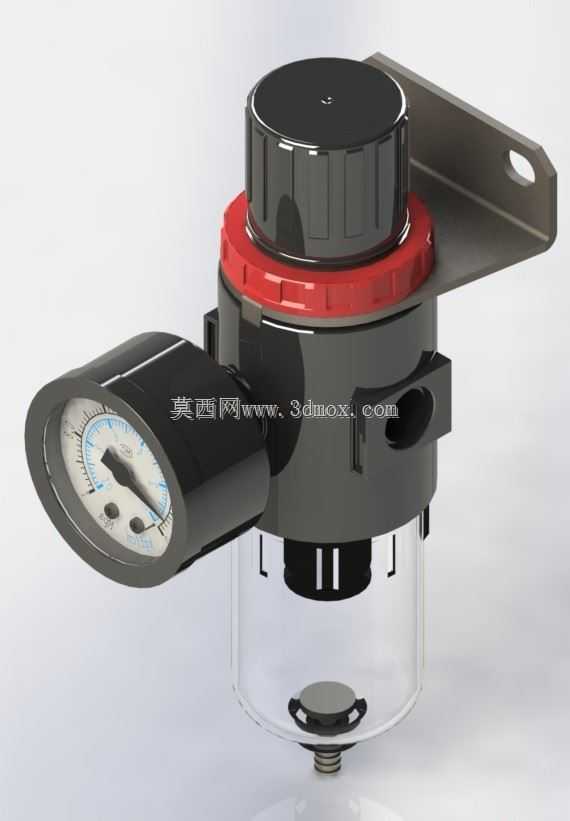

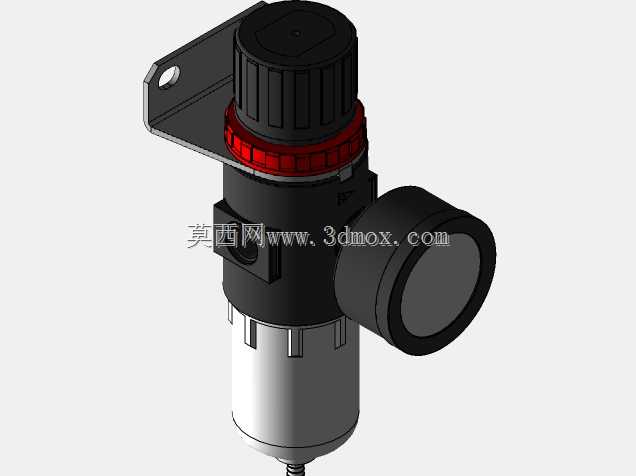

　　这款空气调节阀是针对普通车床气动辅助回路设计的气源处理元件，主要适配CA6140这类卧式车床的气动夹紧、气动吹屑等辅助功能气路使用，在车间常规气动系统布局中，这类元件通常安装在设备进气端的气源支路起始位置，承担进气压力稳定、杂质过滤、液态水分离的核心作用，避免车间气源压力波动、管路杂质进入后续气动执行元件，造成卡滞、密封件磨损等常见故障。从结构设计来看，整体采用模块化集成思路，将调压机构、过滤腔体、压力检测单元、安装支架整合为一体，顶部的旋转调压旋钮采用防滑齿形结构，表面做了哑光防滑处理，操作人员戴劳保手套也能顺畅完成压力调节操作，旋钮下方设置红色锁紧环，调压完成后可锁定调节位置，避免设备运行过程中受振动影响出现压力偏移。

　　侧面集成的轴向压力表采用嵌入式安装结构，表盘朝向与安装面呈45度夹角，安装后操作人员站在设备操作侧即可直观读取当前输出压力数值，无需额外加装外接压力表，减少管路接头泄漏点。下部的透明过滤杯采用高强度透明工程材质，可直接观察内部积水、杂质堆积情况，底部设置手动排水结构，日常维护时无需拆卸阀体即可完成积水排放，过滤杯与上部阀体采用卡扣式连接，更换内部过滤元件时无需将整个阀体从安装支架上拆下，大幅缩短日常维护的停机时间。背部的L型安装支架预留了标准安装孔位，可直接固定在车床床身的预留安装平面上，安装孔距符合常规气动元件安装尺寸规范，可直接替换同规格的老式气源处理件，无需重新打孔调整安装位置。阀体上的进气、出气接口采用标准管螺纹设计，

　　适配车间常规气动管路的连接规格，接口位置做了加厚处理，避免管路安装时用力过大造成阀体开裂。在实际车床应用场景中，这款调节阀可将车间管网0.5-0.8MPa的波动进气压力，稳定输出为0.2-0.6MPa区间的恒定工作压力，匹配车床气动卡盘、气动尾座的工作压力需求，同时可过滤管路中携带的铁锈、密封带碎屑等固体杂质，分离压缩空气中凝结的液态水分，避免杂质进入气动换向阀、气缸等元件，造成阀芯磨损、密封失效问题，延长整个气动回路的元件使用寿命。建模过程中对内部的调压弹簧、膜片、导流结构都做了等比例还原，过滤杯内部的挡水板、滤芯支撑结构也完整呈现，可直接用于设备气路布局的干涉检查、维护培训的结构演示，也可作为车床备件选型的三维参考依据，安装时需注意阀体垂直安装，预留出下部过滤杯的排水操作空间，避免与周边的管线、防护罩产生干涉。
