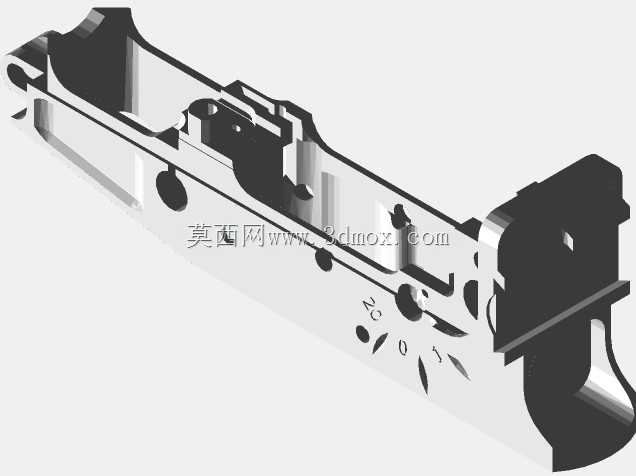

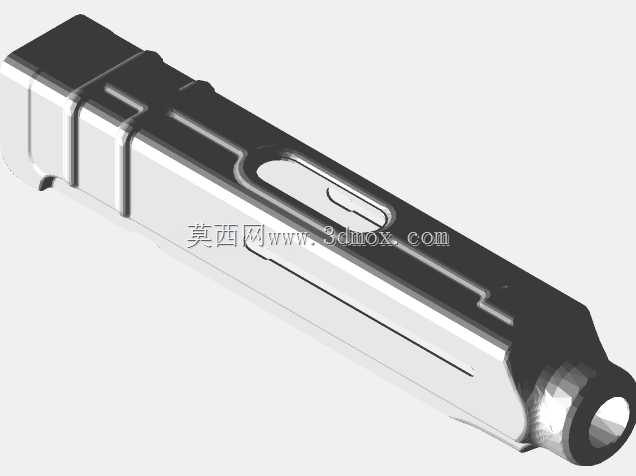

VZ61机匣主体结构三维数模

　　该结构件属于轻武器类核心承载构件，在实际应用场景中承担容纳自动机运动组件、闭锁支撑、引导枪机往复运动、固定枪管与发射机构的核心作用，是整枪装配的基准载体，所有附属零部件均以该构件的安装面为定位基准完成总装。从结构设计思路来看，整体采用长条形箱式布局，沿长度方向预留贯通的自动机运动腔道，腔道内壁做等截面导向设计，保证枪机后坐、复进过程中运动轨迹无偏移，避免出现卡滞、闭锁不到位的故障。构件上部预留的长条形开槽为拉机柄让位槽，开槽边缘做圆角过渡处理，既减少拉机柄运动过程中的剐蹭，也能降低槽口处的应力集中，避免连续射击过程中因反复冲击出现裂纹。构件前端设置枪管安装定位孔，孔位与主体腔道保持严格同轴度，保证枪管装配后与自动机运动方向一致，

　　确保弹头在膛内运动时的受力均匀，提升射击精度。构件下部预留发射机构、握把组件的安装凸台与连接孔位，孔位公差按IT7级精度控制，保证各组件装配后无旷量，操作时无松晃。从外形尺寸与安装边界来看，整体长度适配VZ61整枪的紧凑布局要求，宽度方向控制在单手握持的合理尺寸范围内，外表面做防滑纹理与减重槽设计，在保证结构强度满足自动机反复后坐冲击要求的前提下，尽可能降低构件自重，提升携行使用的便利性。构件壁厚根据受力差异做非等厚设计，闭锁支撑区域、枪管安装区域壁厚加大，承受自动机循环过程中的最大冲击载荷，非受力区域通过铣削减重槽控制重量，兼顾强度与轻量化需求。外表面的凸起与凹槽结构同时承担防滑、定位、容屑的多重作用，

　　连续射击时火药残渣可通过凹槽排出，避免残渣堆积影响自动机运动。该结构的建模过程严格按照实际加工工艺逻辑搭建，所有安装孔位、让位槽、配合面的特征均对应实际铣削加工的走刀路径，可直接导入CAM模块生成加工代码，用于数控铣削加工的工艺验证，也可用于装配干涉检查、运动仿真分析，验证自动机在腔道内的全行程运动是否存在卡滞点，检验各零部件之间的装配间隙是否符合设计要求。在结构验证环节，可通过该数模进行有限元分析，模拟闭锁状态下膛压对构件的冲击载荷，校核薄弱位置的应力分布，优化壁厚与加强筋的布局，避免射击过程中出现构件变形、断裂的问题。
