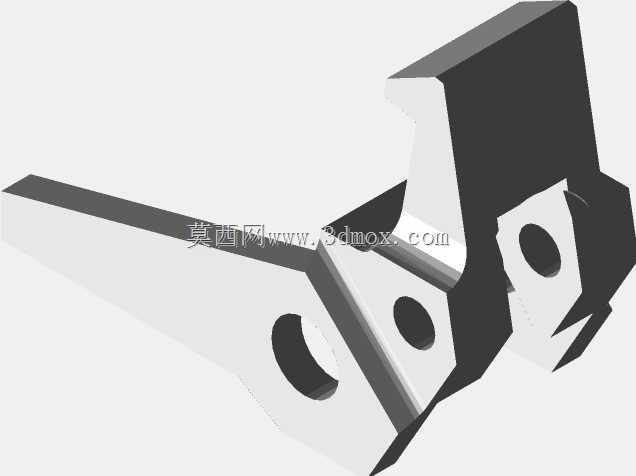

VZ61阻铁扳机联动锁止构件

　　该阻铁构件属于轻武器击发联动机构的核心锁止零件，在整套发射机构中承担击锤卡位、扳机行程触发、待击状态保持的关键作用，日常装配场景主要适配VZ61系列冲锋枪的击发机匣内部，替换磨损老化的原配阻铁，也可用于同结构仿真训练器材、教具模型的机构复刻，在影视道具制作、战术训练装备研发、轻武器结构教学演示场景中都有大量应用需求。

　　从实际功能逻辑来看，该零件的工作过程完全贴合击发机构的动作时序：枪械处于待击状态时，阻铁上端的卡口会卡紧击锤的待击卡槽，克服击锤簧的预紧弹力将击锤牢牢限位，保持待击锁定状态；当扣动扳机时，扳机下端的联动凸起会向上顶推阻铁下部的触发接触臂，带动阻铁绕自身安装转轴小幅转动，上端卡口脱离击锤卡槽，击锤在簧力驱动下向前回转撞击击针，完成击发动作。零件上开设的三个同轴度要求较高的通孔，中间为主安装转轴孔，用于将阻铁铰接在机匣内侧的固定销轴上，两侧小孔分别为扳机联动顶推接触面、保险杆限位配合面，分别对应扳机传动、保险锁止两个动作回路，保险开启时保险杆会卡入阻铁侧边的限位槽，直接锁死阻铁的转动自由度，即使误触扳机也无法触发击发，满足安全闭锁的设计要求。

　　结构设计层面，该零件采用弯折悬臂式布局，长条形主体臂一端延伸出锁止卡口，另一端分叉形成触发接触臂，整体轮廓完全避让机匣内部的击锤、扳机、保险杆等周边零件的运动包络，装配后不会出现运动干涉。零件各处壁厚根据受力大小差异化设置：锁止卡口位置直接承受击锤簧的全部冲击载荷，壁厚加厚并做圆角过渡，避免反复冲击出现崩裂；触发臂位置仅承受扳机的顶推力，壁厚适当减薄以控制整体重量，同时在臂体边缘开设减重凹槽，在不降低结构强度的前提下减少零件用料。所有棱角位置均做R0.5以上的圆角处理，既避免热处理过程中出现应力集中开裂，也消除装配时锐边划伤操作人员、磨损周边配合零件的隐患。

　　安装边界方面，该零件的主安装孔中心距触发臂端面的尺寸、锁止卡口的咬合深度都严格对应原配机匣的装配公差，转轴孔与配合销轴采用间隙配合，保证阻铁转动灵活无卡滞；锁止卡口的工作面做淬火硬化处理，表面硬度达到HRC40-45，可承受上万次击发循环的冲击磨损不会出现塌陷变形。零件整体外形尺寸紧凑，装入机匣后两侧预留0.2mm左右的活动间隙，不会与机匣内壁发生摩擦，适配原厂击发组件的全部装配尺寸要求，无需二次修磨即可完成装机替换。建模过程中完整还原了零件的所有配合面、圆角、孔位特征，可直接用于机构运动仿真、3D打印样件验证、机加工生产出图，结构设计从业者可直接参考该构件的锁止斜面角度、力臂比例参数，复用至同类小尺寸扳机构件的开发项目中。
