CA6140机床用真空灯座结构设计

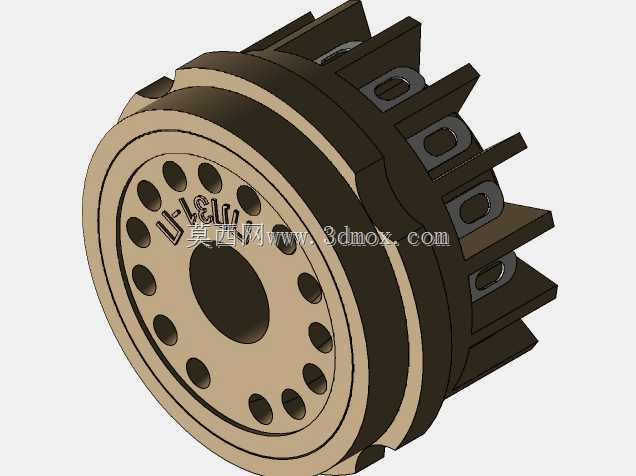

　　这款配套CA6140普通车床的真空灯座，是机床工作照明系统的核心承载部件，主要用于固定机床工作区域的真空照明灯泡，为车床加工过程提供稳定的局部照明支撑，解决切削加工时工件装夹、刀具对刀、铁屑清理等操作的视线遮挡问题，适配车间多粉尘、多切削液飞溅的复杂加工工况。从结构设计来看，灯座采用带周向散热鳍片的圆盘式主体结构，外圈均匀分布的鳍片结构并非冗余设计，一方面可以在机床长时间运行、照明灯具持续发热时，通过增大与空气的接触面积加快热量散逸，避免灯座局部温度过高加速绝缘部件老化，另一方面鳍片上预留的长圆形安装孔，可适配不同安装支架的孔位偏差，降低现场安装的对位难度，无需额外加工转接板即可完成固定。

　　灯座前端的环形安装面均匀排布12个圆形定位孔，用于和真空灯泡的底座精准对位，保证灯泡安装后同轴度偏差控制在合理范围内，避免照明光斑偏移导致的工作区域照度不均，中心的大尺寸通孔为灯泡的接线端子预留了充足的走线空间，同时可容纳接线后的绝缘防护套，防止切削液渗入接线部位造成短路故障。在安装边界设计上，灯座整体采用轴向短尺寸布局，不会过多占用车床溜板箱附近的操作空间，避免与移动的刀架、拖板产生运动干涉，安装时可通过鳍片上的长圆孔调整照射角度，适配不同加工工序的照明需求，比如粗加工时可调整角度对准刀尖切削区域，精加工时可偏向工件测量位置。设计过程中充分考虑了车床的振动工况，灯座各连接部位的壁厚做了差异化加强，安装孔位周边做了局部增厚处理，

　　避免机床长期运行产生的振动导致灯座连接松动、灯泡移位，同时主体结构的圆角过渡设计减少了应力集中点，即使在频繁启停、切削冲击的工况下也能保证结构强度。灯座的接触面做了平整度处理，安装时配合密封垫片即可实现一定的防护效果，阻挡切削液、铁屑粉末进入灯座内部，延长部件的使用寿命，适配CA6140车床原有照明系统的安装接口，可直接替换原有老化损坏的灯座部件，无需对机床原有线路、支架做额外改造。
