小型龙门式数控雕刻加工设备结构设计

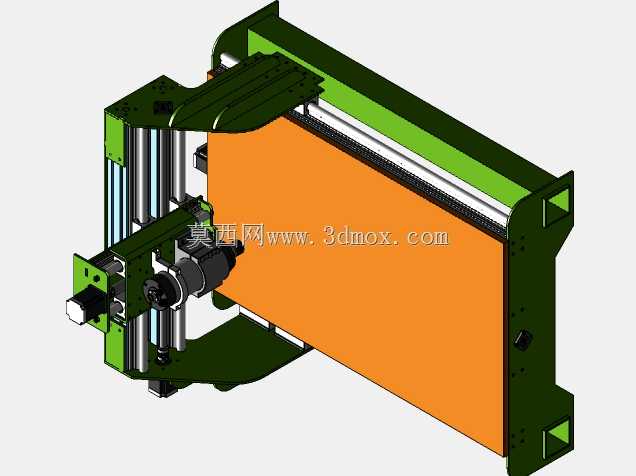

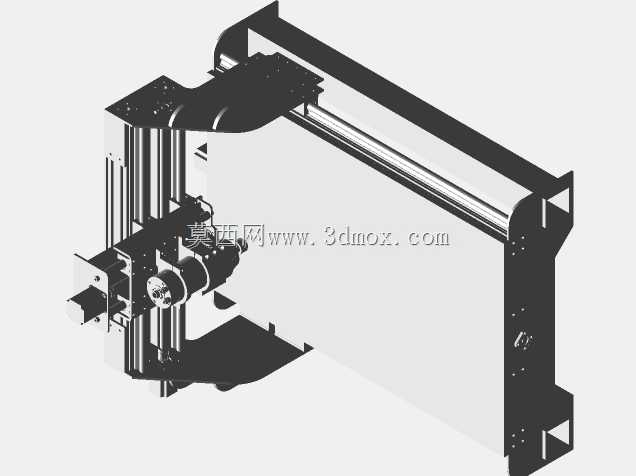

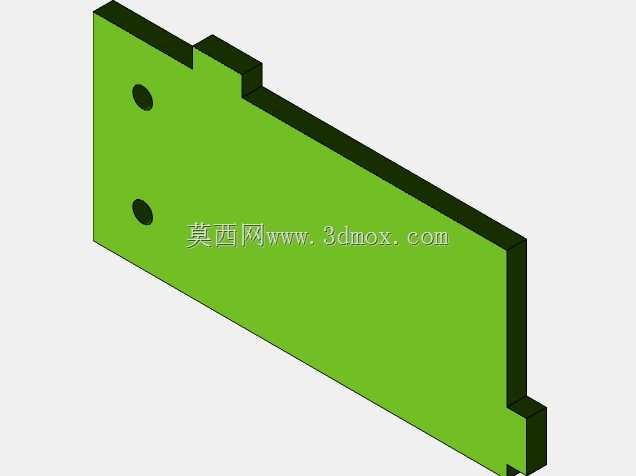

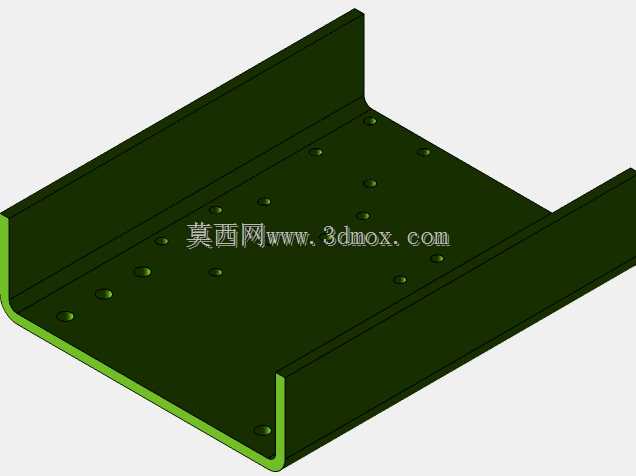

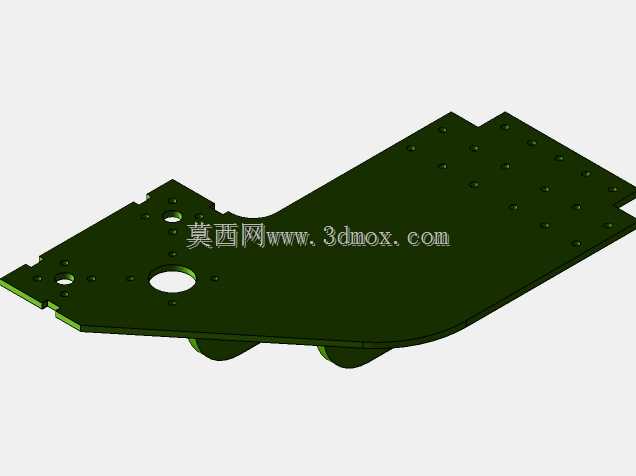

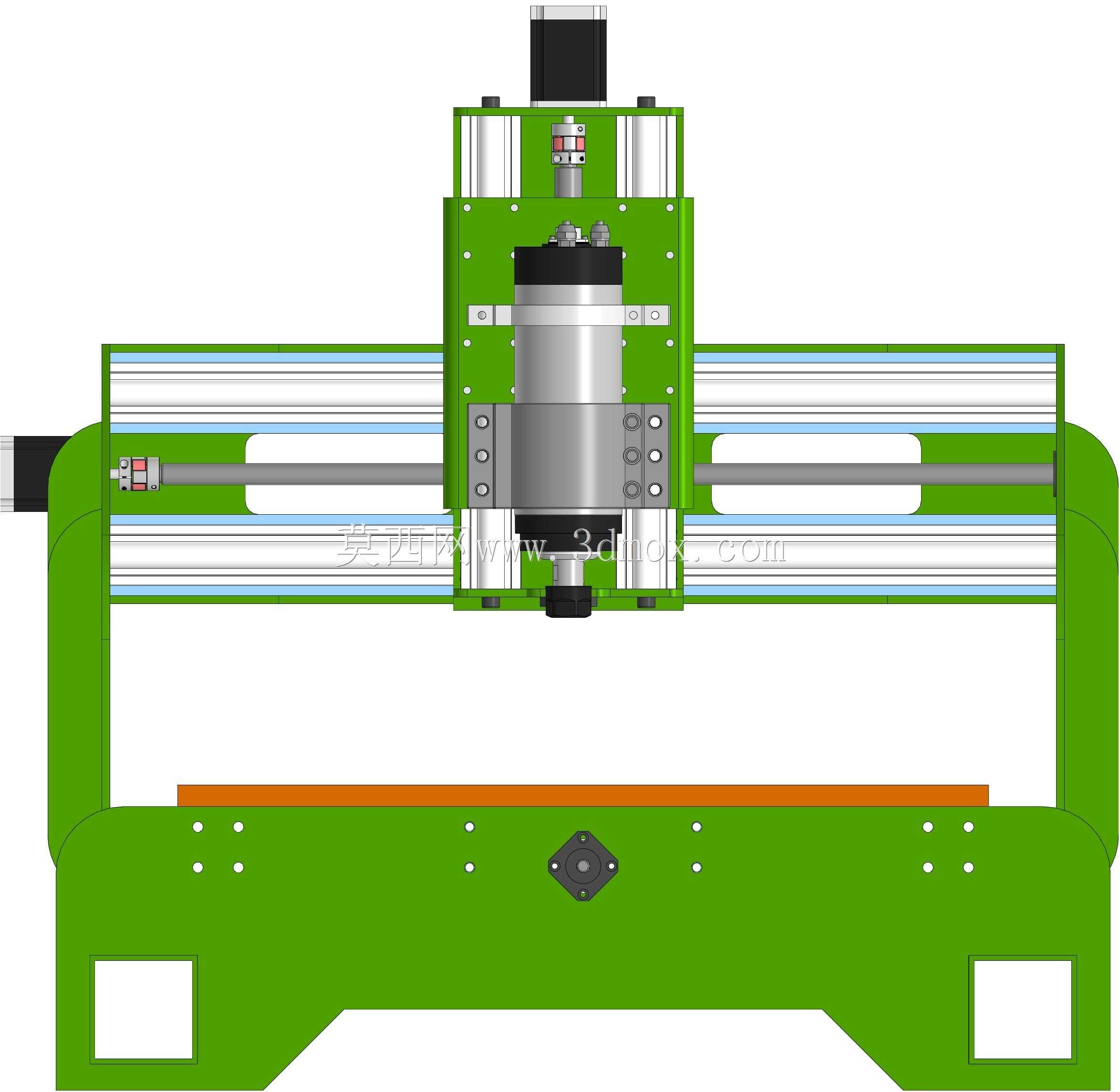

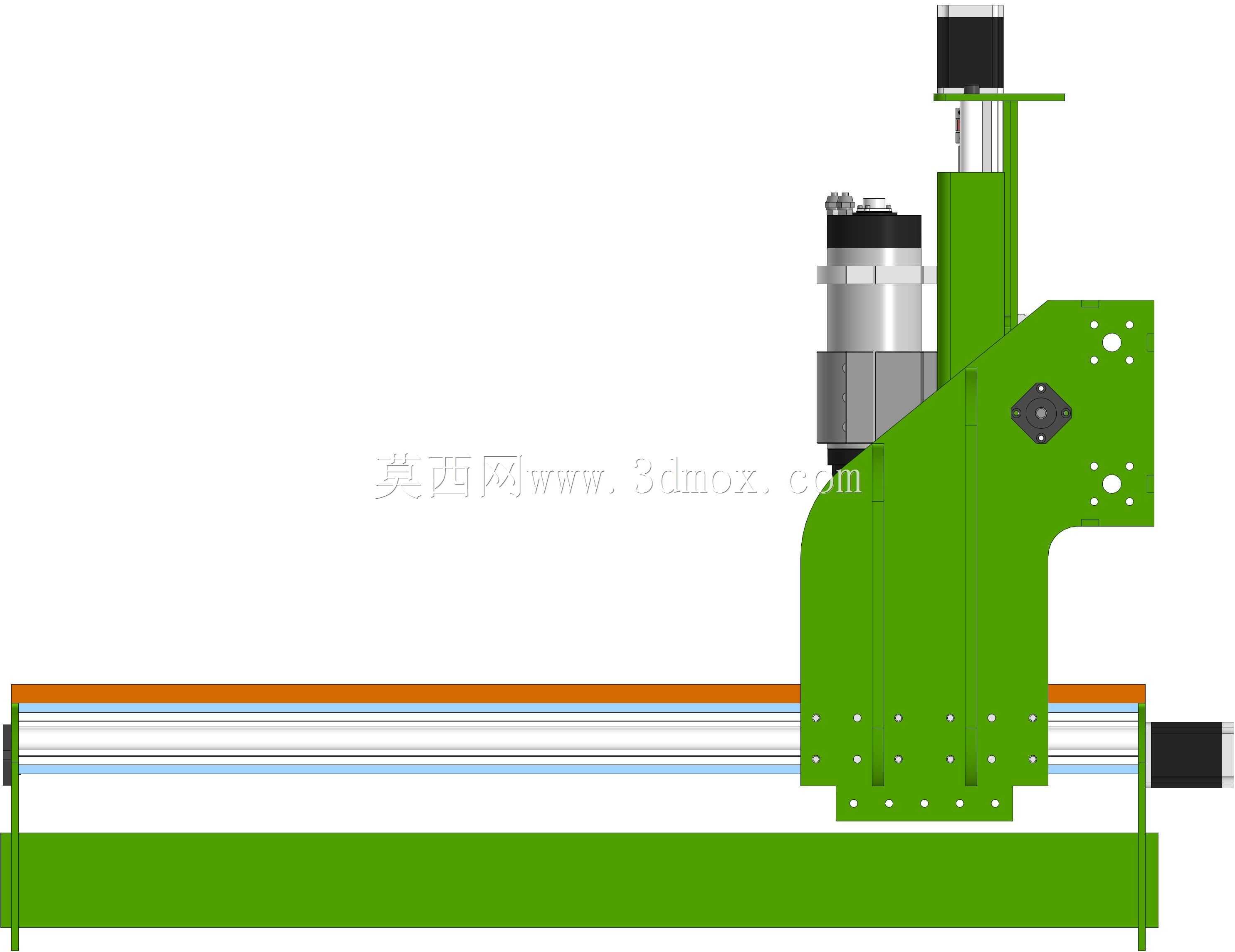

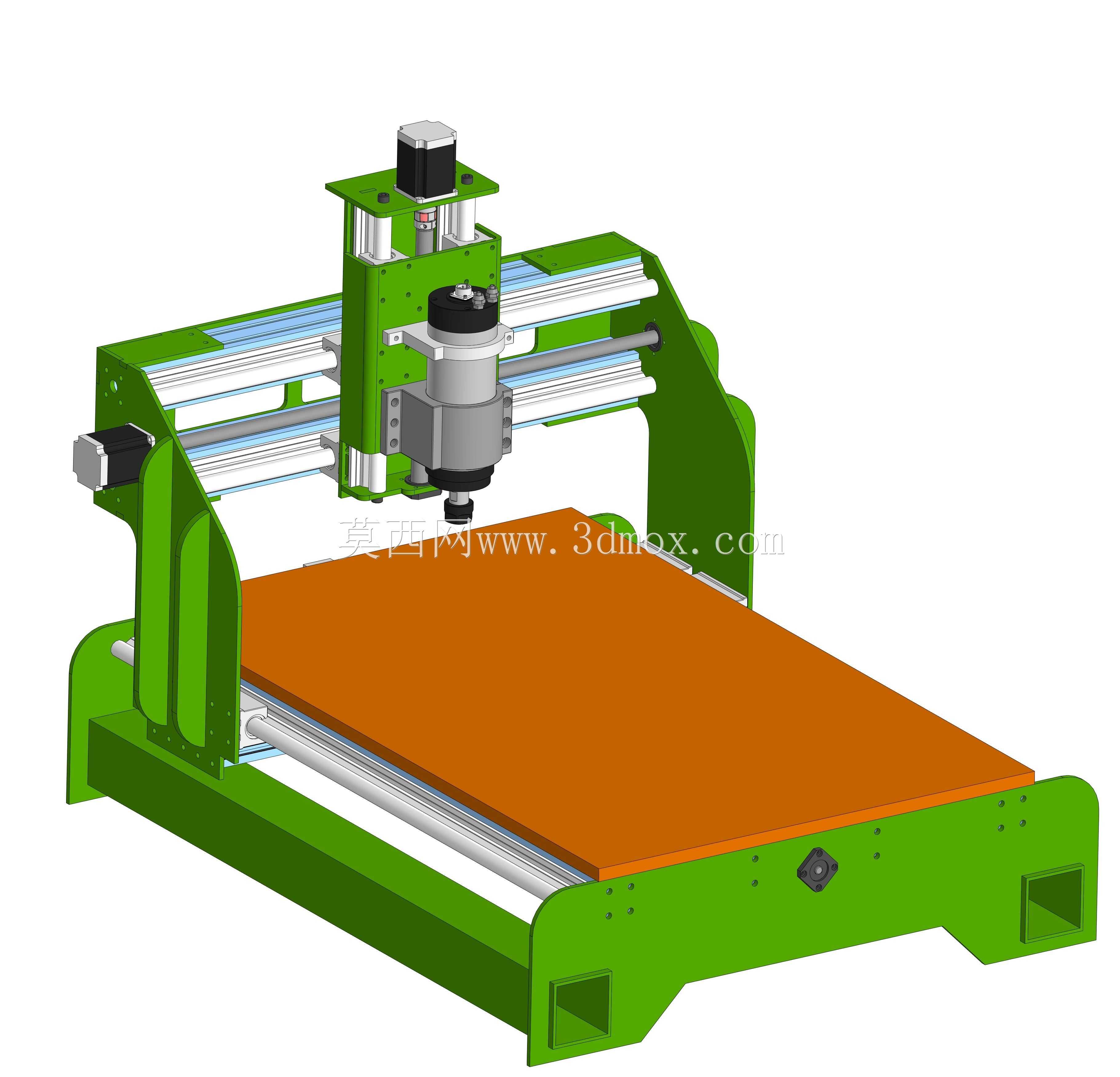

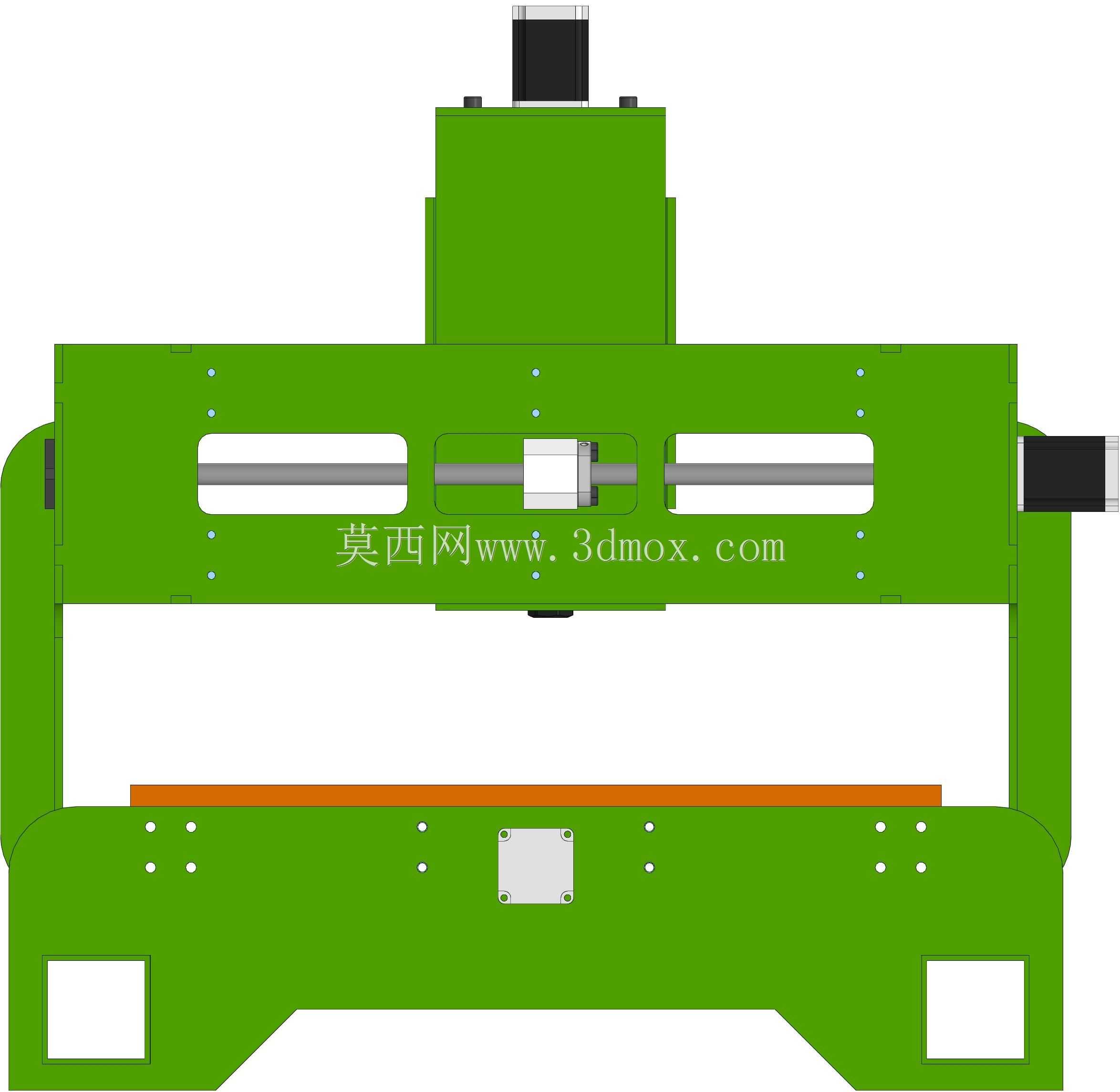

　　这款小型龙门式数控加工设备，主要面向小尺寸工件的精密切削、雕刻加工场景，常见于广告标识制作、小型五金零件加工、木工浮雕作业、教学实训设备搭建等领域，可适配亚克力、薄铝板、密度板、工程塑料等多种常见加工材料，能完成平面铣削、轮廓切割、图案雕刻、钻孔攻丝等常规机加工作业。从结构设计逻辑来看，设备采用固定龙门移动工作台的布局形式，床身两侧的立式支撑采用厚钢板折弯焊接成型，搭配底部横向连接梁形成稳定的框架结构，有效降低高速运动过程中的整机振动，保证加工过程的切削稳定性。X轴向传动采用两侧平行布置的直线导轨副，搭配滚珠丝杠进行动力传输，龙门横梁横跨在两侧X轴滑座上，保证Y轴运动组件的安装基准统一；Z轴滑枕搭载在Y轴溜板上，

　　采用垂直布置的导轨与丝杠组合，可搭载不同功率的电主轴完成切削作业，主轴安装位预留了标准的夹具安装接口，可根据加工需求更换不同转速、不同夹持直径的主轴单元。工作台采用加厚铝板加工而成，台面预留了密集的T型槽安装位，方便用户通过压块、夹具固定待加工工件，工作台的运动边界经过严格校核，X、Y、Z三个轴向的运动行程匹配常规小工件的加工尺寸需求，设备整体占地面积较小，可直接放置在普通车间工作台或者实训台面上使用，不需要额外制作专用的安装地基。设计过程中对各运动部件的干涉边界做了完整的校验，所有线缆的拖链安装位置都预留了足够的弯曲半径，避免设备往复运动过程中出现线缆拉扯、磨损的问题，两侧的龙门支撑做了加强筋结构设计，

　　在降低整机重量的同时保证结构刚性，可承受常规切削参数下的切削反力，不会出现明显的结构形变影响加工精度。设备的传动部件都预留了润滑注油接口，方便日常维护保养过程中对导轨、丝杠进行定期润滑，延长运动部件的使用寿命，各轴的限位开关安装位都做了一体化设计，可直接安装接触式或者光电式限位开关，实现设备的软限位与硬限位双重保护，避免超程运动造成的部件损坏。
