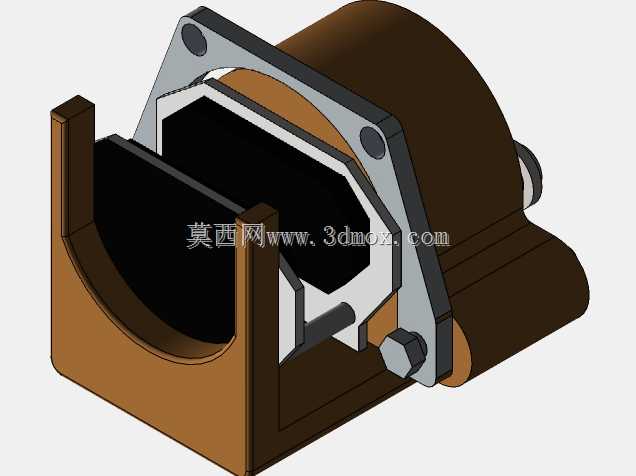

CA6140车床配套制动卡钳结构设计

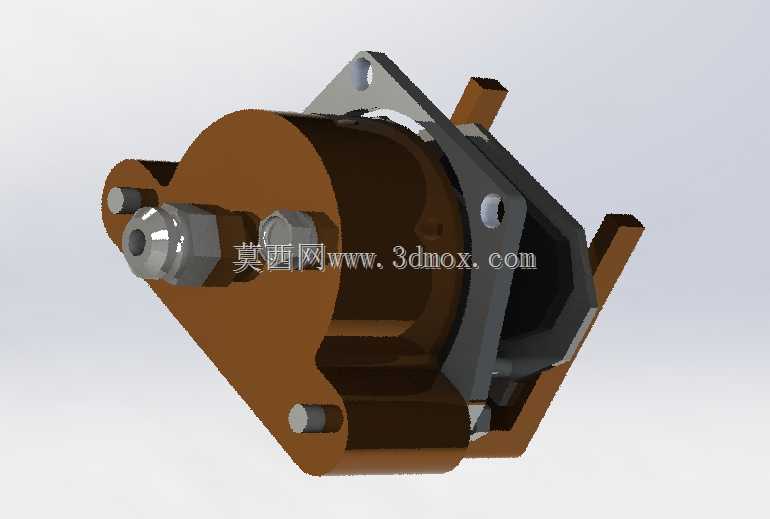

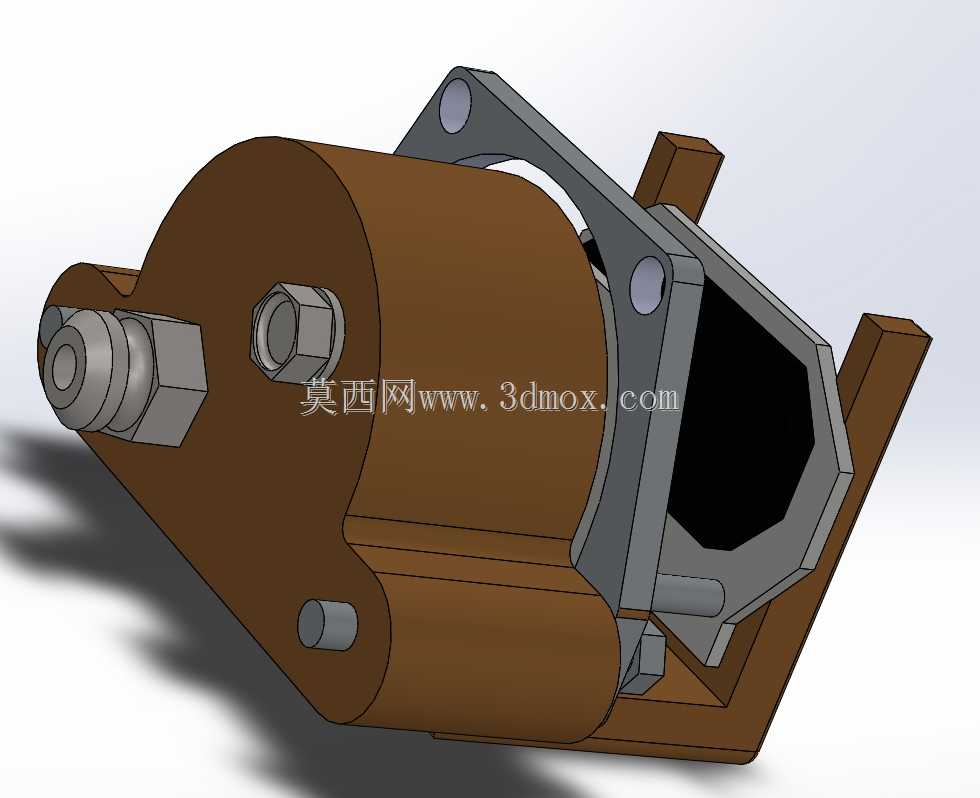

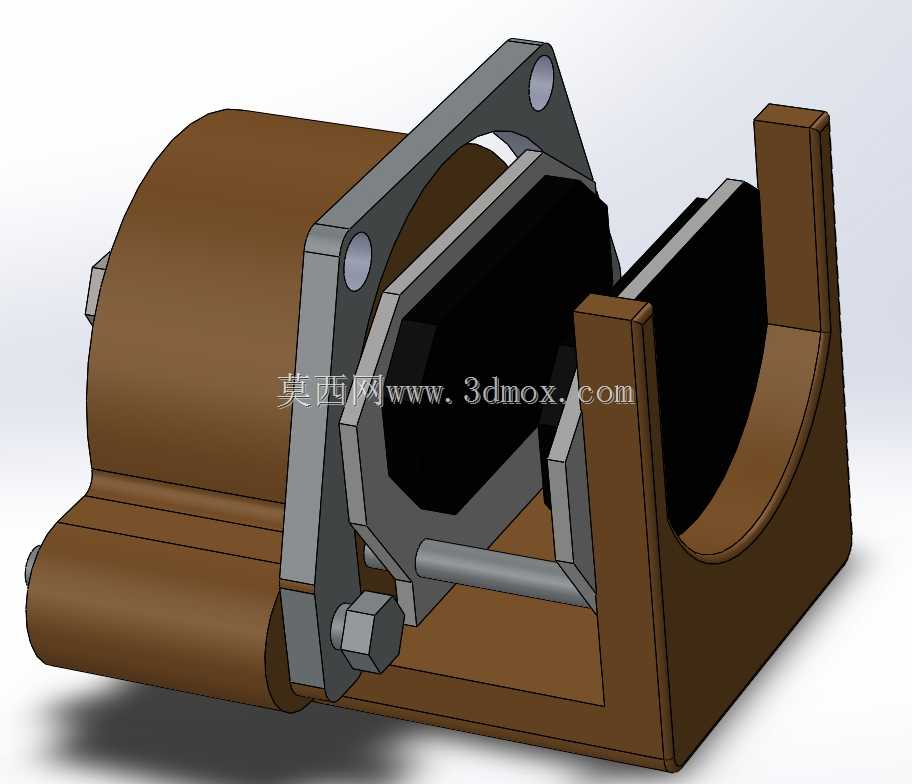

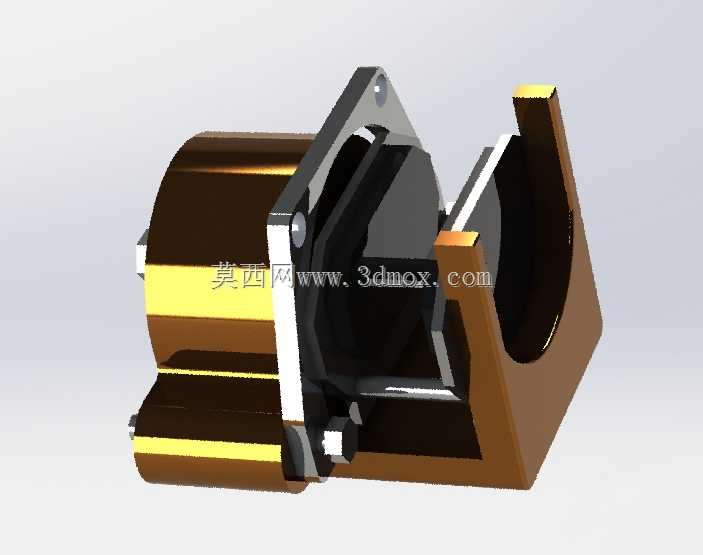

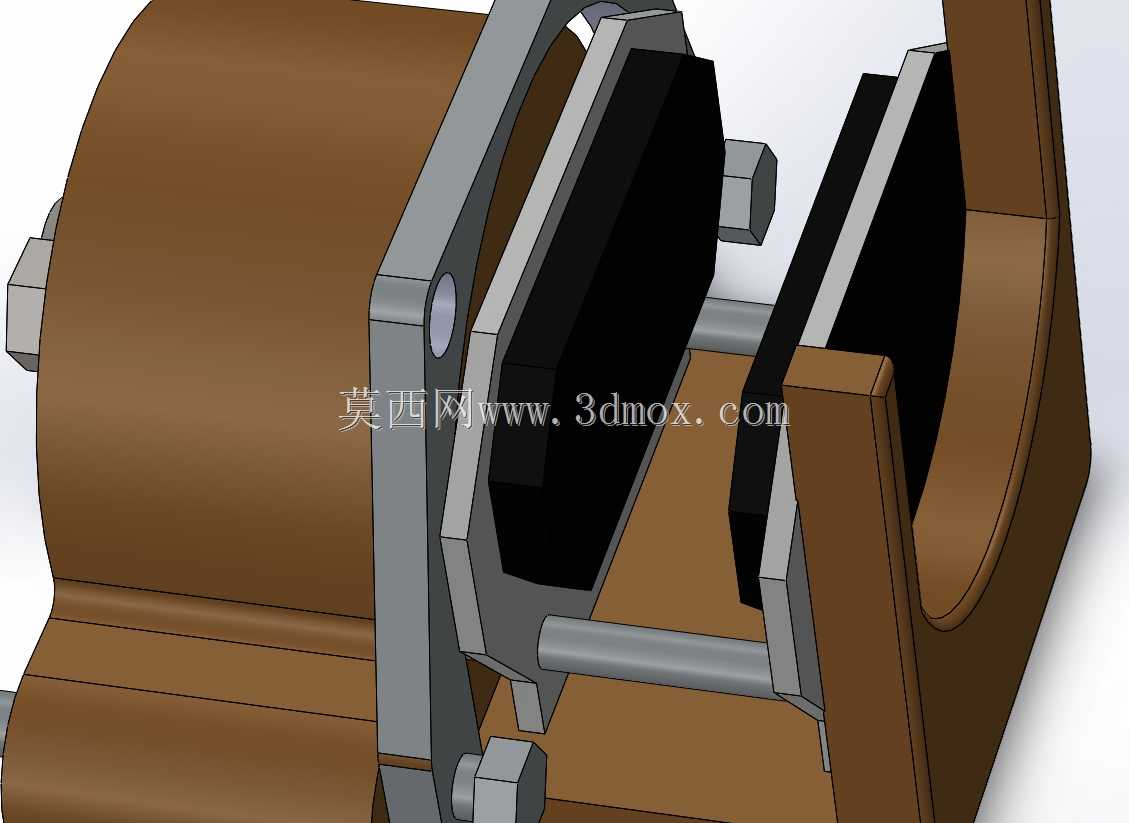

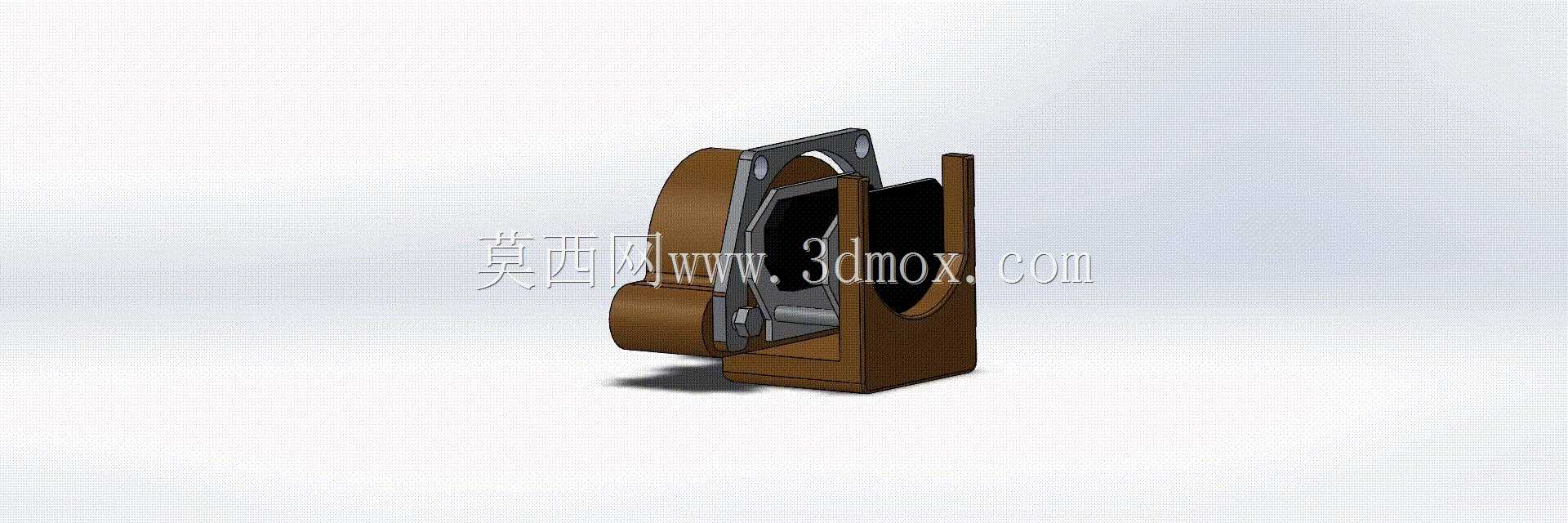

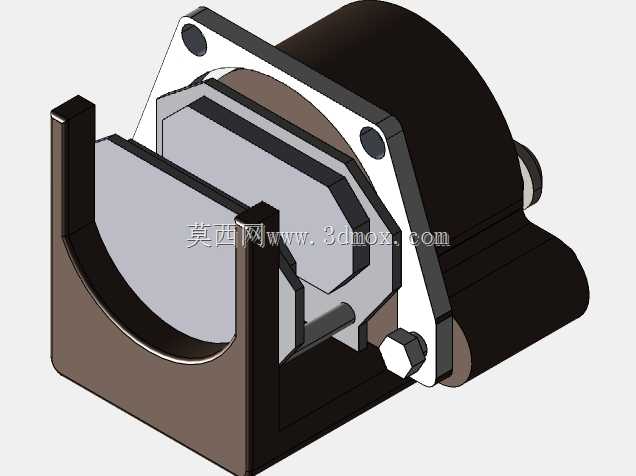

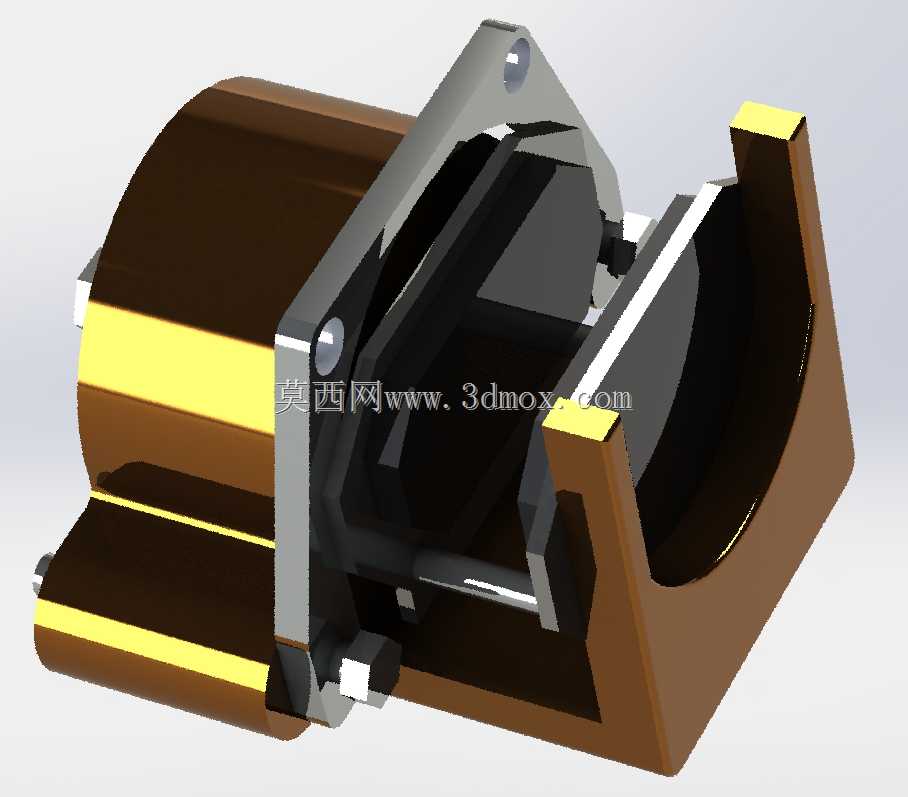

　　这款制动卡钳是为CA6140普通车床主轴制动系统配套设计的核心执行部件，在车床实际加工场景中，主要承担主轴快速停转的制动功能，能在操作人员触发停止指令后，通过夹紧动作快速消耗主轴转动惯量，缩短主轴空转停转时间，避免换刀、装卸工件过程中主轴惯性转动带来的操作风险，同时提升加工工序间的切换效率。从结构设计逻辑来看，该卡钳采用抱合式夹紧结构，主体支撑部分采用框架式铸钢材质构型，兼顾结构刚性与安装适配性，卡钳的两个夹紧臂采用对称式布局，配合内部的驱动构件可实现同步开合动作，夹紧工作面预留了摩擦片安装位，可根据实际磨损情况单独更换摩擦衬片，降低后期维护成本。设计过程中重点考量了安装边界的适配性，

　　卡钳的安装法兰面预留了对应车床主轴箱侧的固定孔位，安装时无需对原有车床主轴箱结构进行额外改造，可直接替换同规格的老旧制动卡钳，整体安装位的同轴度公差控制在0.02mm以内，确保夹紧时摩擦面与制动盘的接触面积达到85%以上，避免偏磨导致的制动失效问题。从功能特性层面，该卡钳的开合行程经过反复校核，既保证松开状态下与制动盘之间留有足够的安全间隙，避免主轴正常运转时产生摩擦拖滞，又能在制动触发时快速完成夹紧动作，响应时间控制在0.3秒以内，适配CA6140车床主轴最高转速下的制动需求。结构细节上，卡钳内部的传动构件采用耐磨合金材质，铰接位置预留了润滑脂注油通道，可在日常设备保养时直接加注润滑脂，减少铰接部位的磨损量，延长整体使用寿命。

　　卡钳的外壳部分采用半包覆式设计，可阻挡加工过程中产生的铁屑、切削液进入卡钳内部传动区域，避免杂物卡滞导致的制动动作失灵，适配车床加工车间多粉尘、多切削液飞溅的复杂工况。在尺寸设计上，卡钳的整体径向尺寸严格匹配CA6140车床主轴箱的安装空间，轴向厚度控制在合理范围内，不会与周边的主轴变速机构、挂轮组件产生运动干涉，安装完成后无需额外调整周边部件的位置，可直接接入车床原有的制动控制气路或油路，实现原有制动功能的完整复现。
