15kV户内高压三相隔离开关结构设计

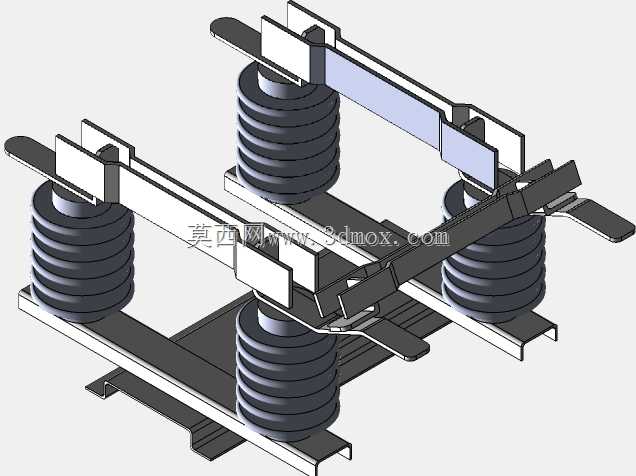

　　这套15kV电压等级的隔离开关结构，主要面向户内固定式高压开关柜的进线、母线分段及出线侧隔离场景，在配电系统中承担无负荷状态下分断电路、建立明显绝缘断口的核心作用，为后续断路器检修、母线维护作业提供可靠的安全隔离边界，避免带电侧电压误送至作业区域。从结构设计逻辑来看，整体采用三极共架式布局，三个绝缘支柱沿底架横向等距排布，每极支柱顶端固定静触头座，配套的动触头采用闸刀式回转结构，通过主轴联动实现三相同步分合闸动作，这种布局能在保证相间绝缘距离满足15kV电压等级爬电要求的前提下，尽可能压缩设备横向占用空间，适配常规中置柜、固定柜的柜内安装腔尺寸。绝缘支柱选用大爬距的伞裙式结构，伞裙的凸起弧度与间距经过匹配，能在凝露、

　　轻度积尘的柜内环境下保持足够的沿面绝缘强度，避免发生相间闪络或对地击穿故障；底架采用折弯型钢拼焊结构，预留的安装孔位完全适配标准高压柜的安装梁间距，现场安装时无需额外打孔改制，直接通过螺栓紧固即可完成设备固定，安装基准面的平面度公差控制在合理范围，避免支柱安装后出现倾斜导致触头啮合错位。动触头的接触片采用双片夹紧式结构，分闸状态下闸刀回转角度能形成足够的空气绝缘断口，断口距离满足15kV电压等级的工频耐压、雷电冲击耐压要求，合闸状态下接触片间的压紧力通过弹簧调节，保证长期通流过程中接触电阻稳定，不会因载流发热出现触头氧化、接触不良的问题。整套模型做了布局简化处理，省略了次要的紧固件倒角、小规格弹簧等细节特征，保留了核心的绝缘配合、

　　触头运动、安装接口等关键结构，在进行柜内排布仿真、母排走向设计时，可直接调用该模型核对安装边界，确认隔离开关分合闸过程中与周边母排、断路器、接地开关的安全净距，避免实际装配时出现运动干涉或绝缘距离不足的问题。设计过程中充分考虑了与同电压等级其他柜内元件的配合关系，进出线端子的位置、接线方向都匹配常规柜内母排的排布走向，能减少母排的弯折次数，降低现场安装的加工工作量，同时整体重心落在底架安装面的中心区域，安装后不会出现偏载导致的结构变形，长期运行过程中能保持触头啮合位置的精度，避免因结构偏移导致的合闸不到位、接触压力不足等隐患。
