钣金结构电气控制防护外壳设计

项目分类:配电柜 发布时间:2023-09-15 ID:711150
  • 钣金结构电气控制防护外壳设计
  • 钣金结构电气控制防护外壳设计
  • 钣金结构电气控制防护外壳设计
  • 钣金结构电气控制防护外壳设计
  • 钣金结构电气控制防护外壳设计
  • 钣金结构电气控制防护外壳设计

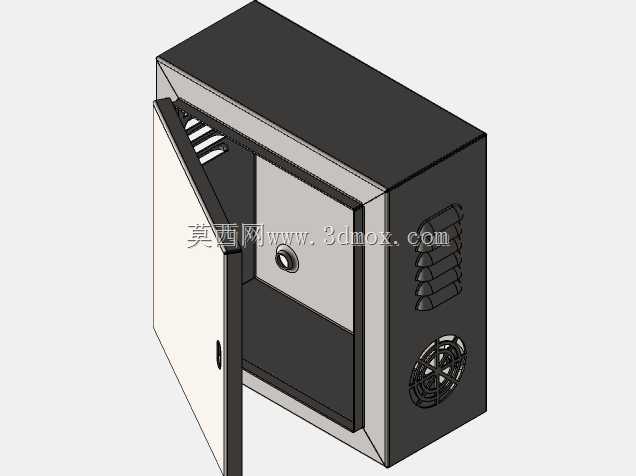

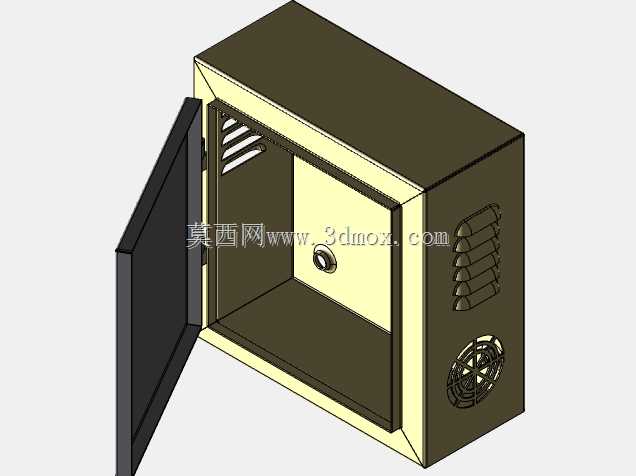

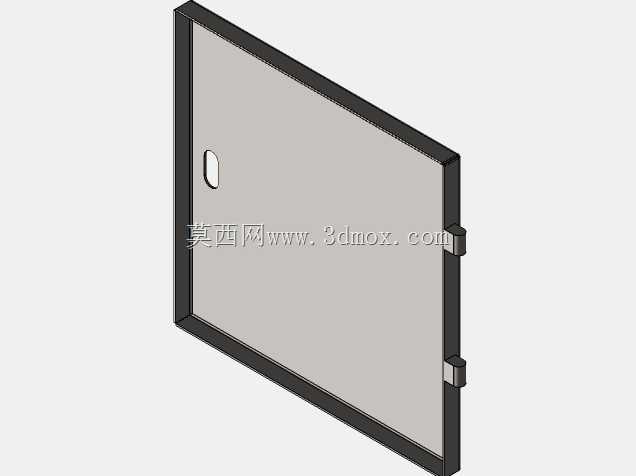

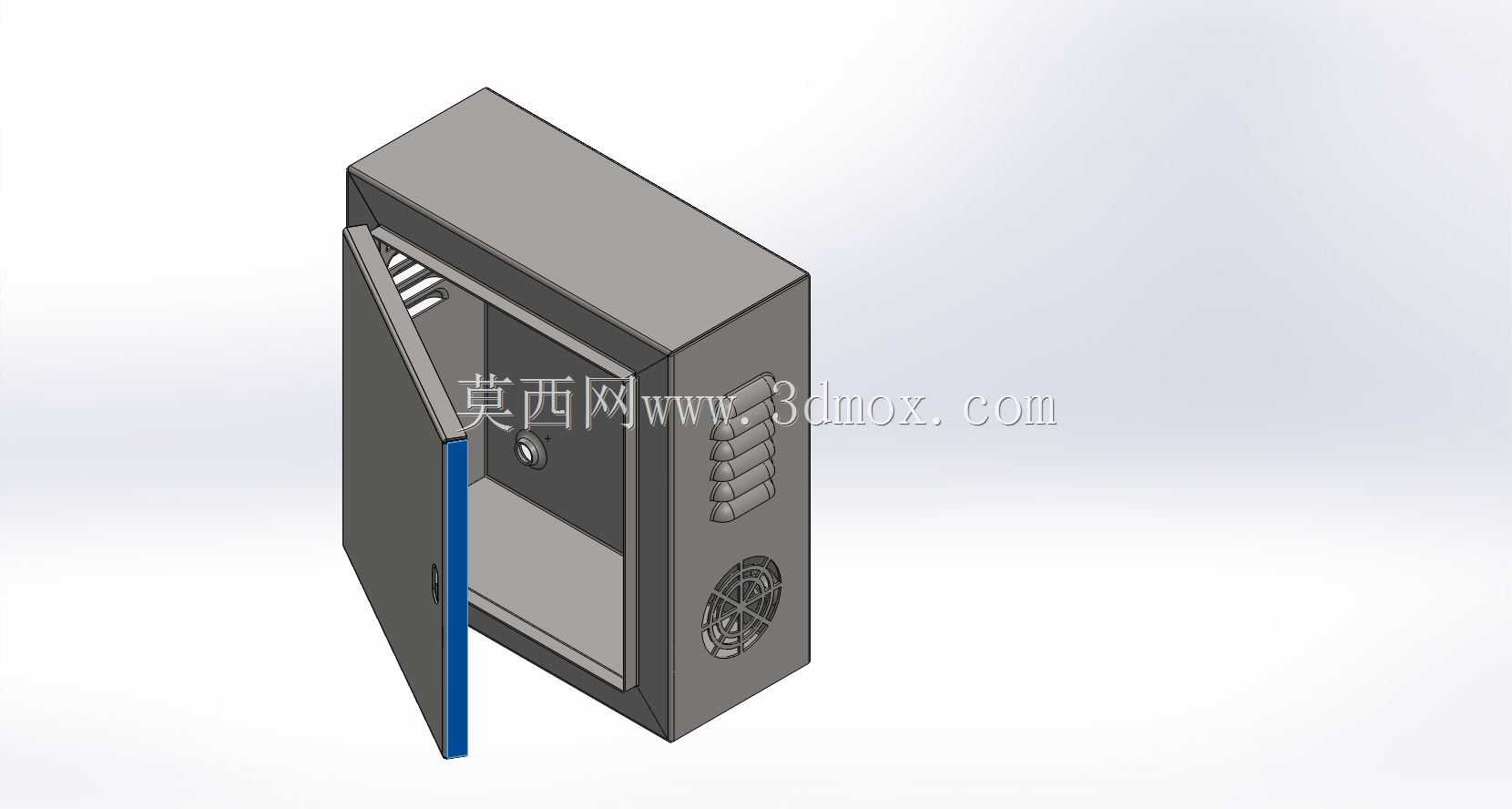

  这款电气外壳采用钣金折弯拼接工艺成型,主要面向工业现场低压电控回路的元件承载与防护需求,常见于车间生产线旁的就地控制节点、小型设备配套电控单元、公共区域弱电配电点位等场景,能够为内部安装的断路器、接线端子、小型继电器、信号采集模块等电气元件提供可靠的物理防护,隔绝现场粉尘、切削液飞溅、意外外力触碰对内部元件的干扰与损伤。从结构设计逻辑来看,外壳主体采用单开门侧开结构,门体与箱体通过隐藏式铰链连接,门体边缘设计有连续折弯的防水翻边,闭合后可与箱体边框形成贴合密封结构,避免液体顺着缝隙渗入壳体内部;门体内侧预留了元件安装位,可根据需求加装按钮、指示灯、门锁等配件,图中展示的结构在门侧设置了锁止结构,非授权人员无法随意开启壳体,

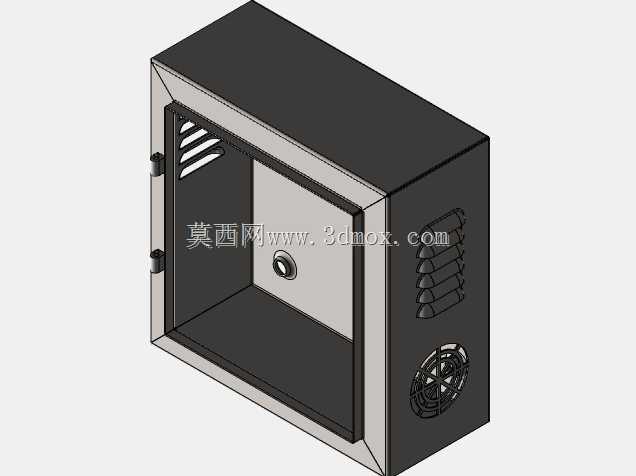

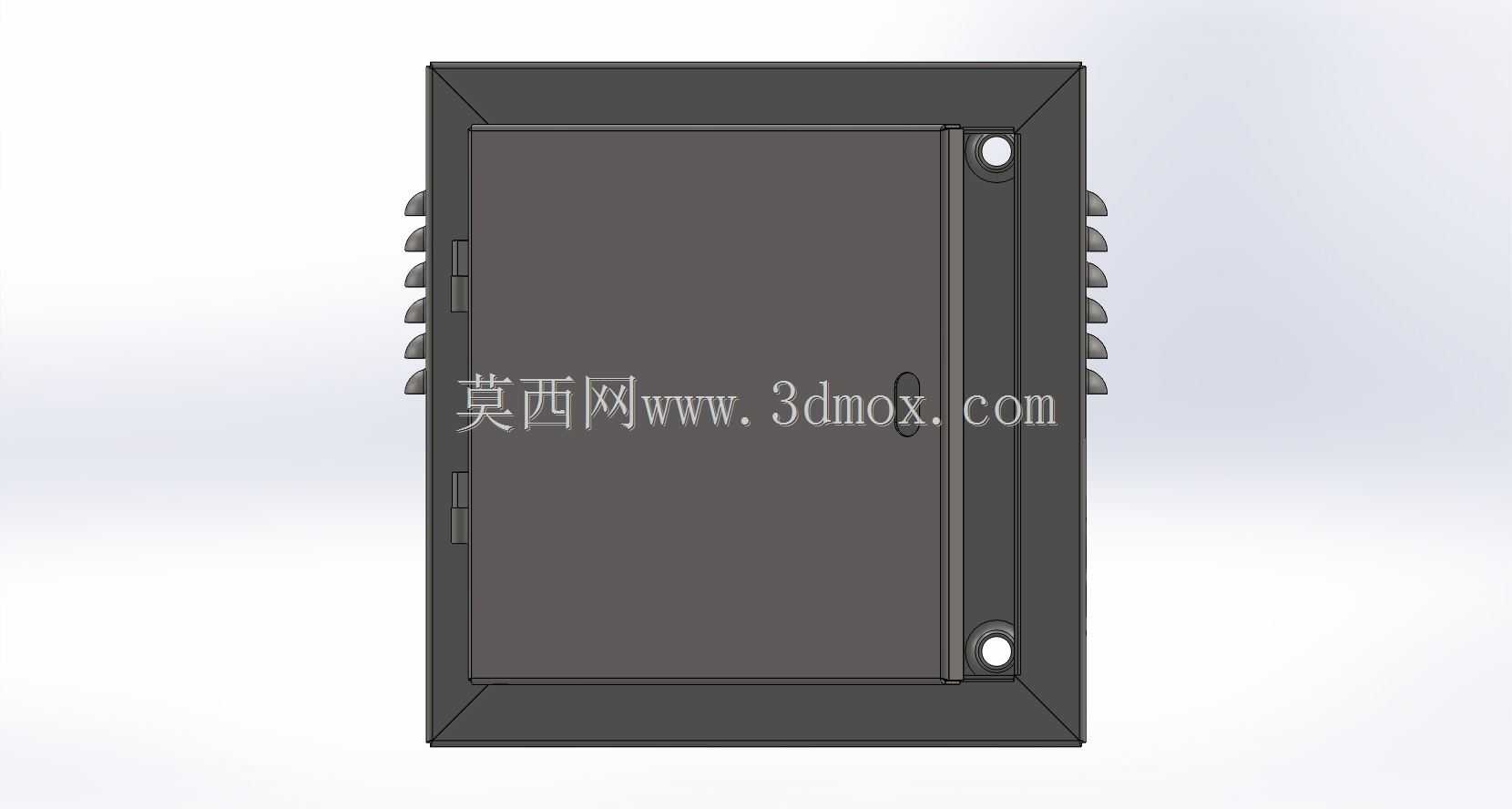

  符合工业电控设备的安全管理要求。壳体侧面设计有阵列式通风散热槽,同时在侧下方配置了轴流风机安装位,可根据内部元件的发热功率选配散热风机,形成下进上出的自然散热风道,或强制风冷循环,保证内部元件工作在允许的温度区间,避免长期高温运行缩短元件寿命。壳体背部预留了壁挂安装孔位,可直接通过膨胀螺栓固定在墙面或设备机架上,安装孔位的间距按照通用壁挂电控箱的标准尺寸设计,可兼容现有安装支架的孔位要求,无需额外定制转接件;壳体内部设置了可调节的安装导轨固定位,可根据元件的尺寸调整导轨安装高度,适配不同规格的电气元件安装需求,导轨采用标准DIN导轨规格,可直接卡装常规低压电气元件,无需额外打孔固定。在板材选型上,整体采用冷轧钢板折弯成型,

  板材厚度根据壳体尺寸匹配,既保证壳体整体结构刚度,在受到常规外力碰撞时不会发生明显变形,又能控制整体重量,降低安装时的承重要求;所有折弯处均做了圆角处理,避免安装维护时锋利的板边划伤操作人员,壳体拼接处采用点焊加密封胶的工艺,既保证拼接强度,又能提升壳体的整体防护等级。从安装边界来看,这款外壳的深度尺寸适配常规墙面安装的预留空间,不会因为壳体过深突出墙面过多影响现场通道通行,开门后的旋转半径也经过核算,在常规安装间距下不会与周边设备、管线发生干涉,门体开启角度可达到110度以上,完全满足内部元件接线、调试、维护的操作空间需求,维护人员无需完全拆卸门体即可完成大部分日常检修操作。
