CA6140车床配套电气控制配电箱

　　这套钣金箱体是为CA6140普通卧式车床配套设计的电气控制配电箱，主要承担机床主回路通断、过载保护、启停逻辑控制与现场配电转接的功能，箱体内部可容纳自动空气开关、交流接触器、热继电器、接线端子排、电表等低压电气元件，将车床外露的强电接线全部收纳在封闭壳体内，既避免车间切削液飞溅、铁屑堆积侵入带电部件，也能防止操作人员误触高压接线端子，符合普通机加工车间的电气安全布置要求。

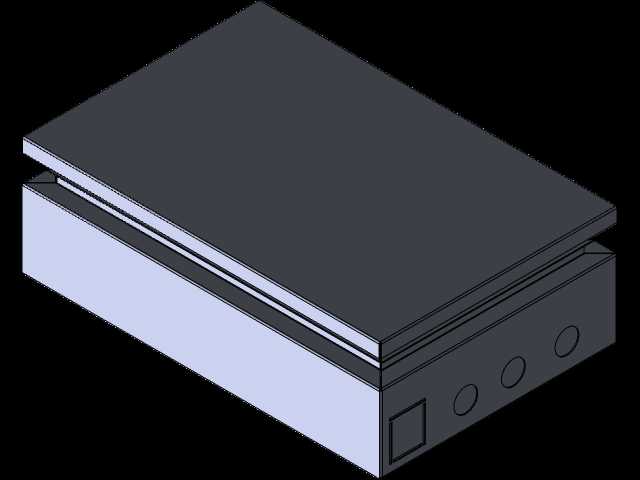

　　从结构设计思路来看，箱体采用分体扣合式钣金结构，上盖与下座通过折边咬合配合，接缝处预留均匀的密封间隙，装配时可在折边位置加装橡胶密封条，进一步提升防尘防溅能力；下座侧壁预留三个圆形敲落孔与一个方形出线口，圆形孔适配不同规格的电缆防水接头，可分别接入主电源进线、电机动力出线与控制信号线缆，方形开口则用于安装主电源开关或者外接操作面板，现场布线时可根据车床实际走线方向选择开孔位置，不用额外在钣金面上二次钻孔，减少现场加工工作量。

　　外形尺寸方面，整体为扁平长方体布局，长宽高比例适配车床床身侧面的安装空间，不会过度突出占用机床操作通道，箱体背部预留安装固定孔位，可直接通过螺栓固定在车床床身的预制安装支架上，安装边界需要保证箱体四周预留不小于50mm的散热与接线操作空间，上盖开启方向不能被车床周边的手柄、管线遮挡，方便后期检修时快速开盖排查线路。

　　实际车间应用场景中，这类配电箱长期处于多粉尘、有少量切削液雾气的机加工环境，钣金壳体选用冷轧钢板折弯成型，表面做喷塑处理，抗磕碰能力优于普通塑料接线盒；箱体内部预留了标准DIN导轨安装位，电气元件可以直接卡装在导轨上，接线端子排沿箱体侧边排布，强电与弱电走线分槽布置，避免电机动力线对控制信号产生干扰。箱体下部的空腔深度足够容纳弯折后的电缆余量，检修时不用拉扯外部线缆即可完成元件更换，扁平的造型也不会在操作人员上下工件时形成磕碰凸起，兼顾了电气防护、布线便利与机床整体布局的协调性。
