增量式旋转光电编码器结构设计

　　旋转编码器在自动化生产线、数控机床进给轴、伺服驱动机构以及角度反馈工位中承担位置与速度检测任务，其输出脉冲信号可直接接入控制系统，用于判断转轴转角、转向和转速。该类零件虽然外形紧凑，却处在传动链末端的信号采集环节，安装同轴度、轴端受力状态和外壳固定方式都会影响反馈稳定性，因此在整机布局时不能只按电气样本选型，还需要结合机械空间进行三维校核。

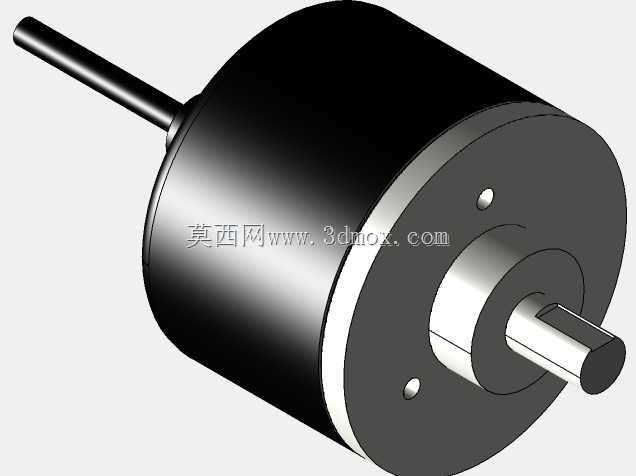

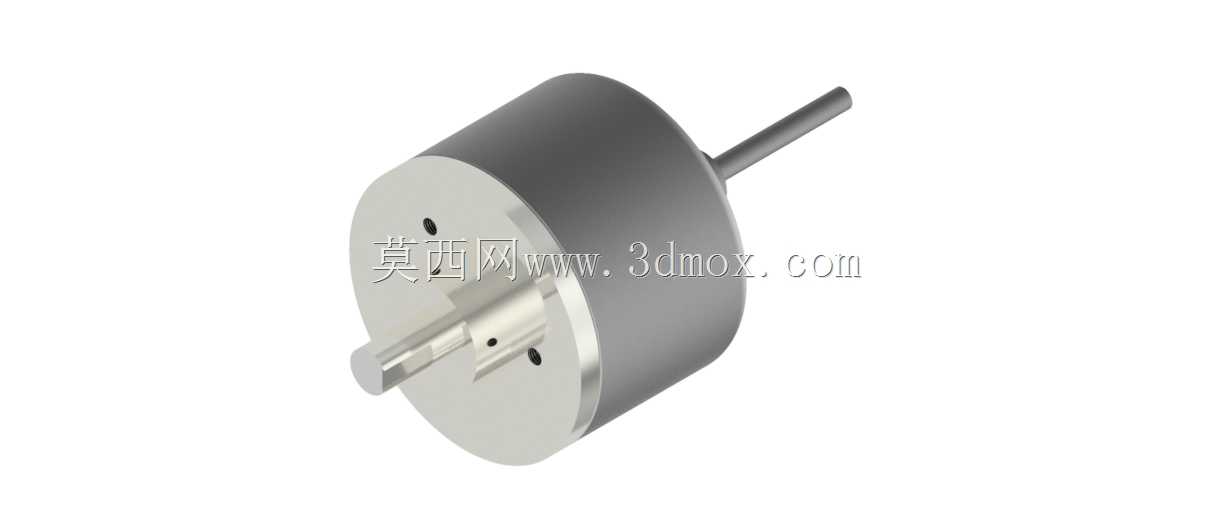

　　从结构上看，该模型采用实心轴伸出、圆柱壳体承载的典型形式。前端法兰面布置安装孔，便于与设备支架或电机端盖贴合；后端壳体形成封闭容腔，内部可容纳码盘、光电收发组件、支承轴承和信号处理电路板。伸出轴位于主体中心，轴端与被测旋转件连接后，随轴转动产生脉冲序列。设计时需要重点控制轴伸长度、轴径配合公差以及法兰安装孔的位置度，避免联轴器偏心造成轴承附加载荷。

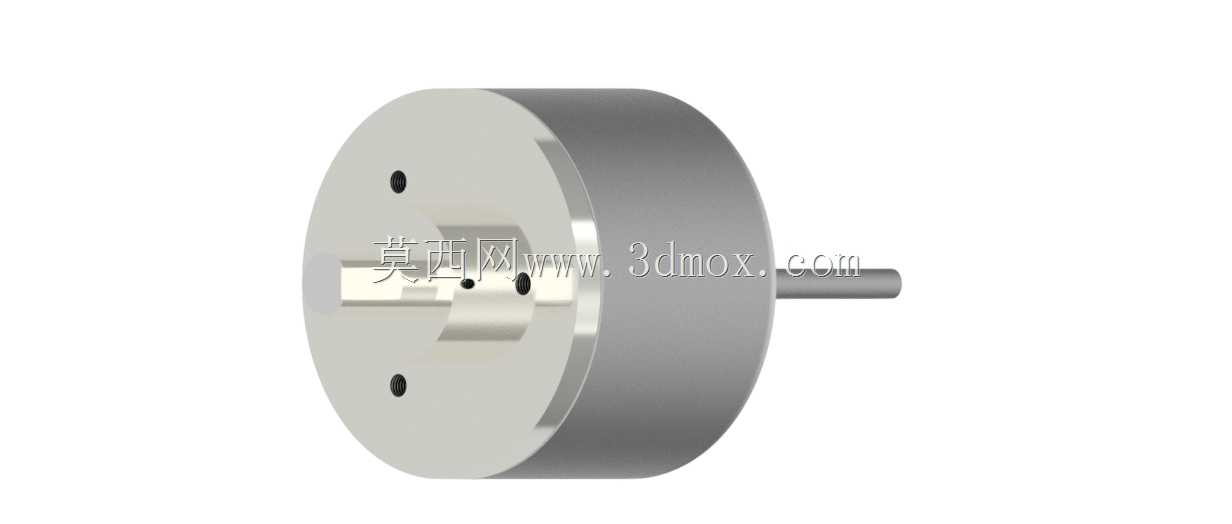

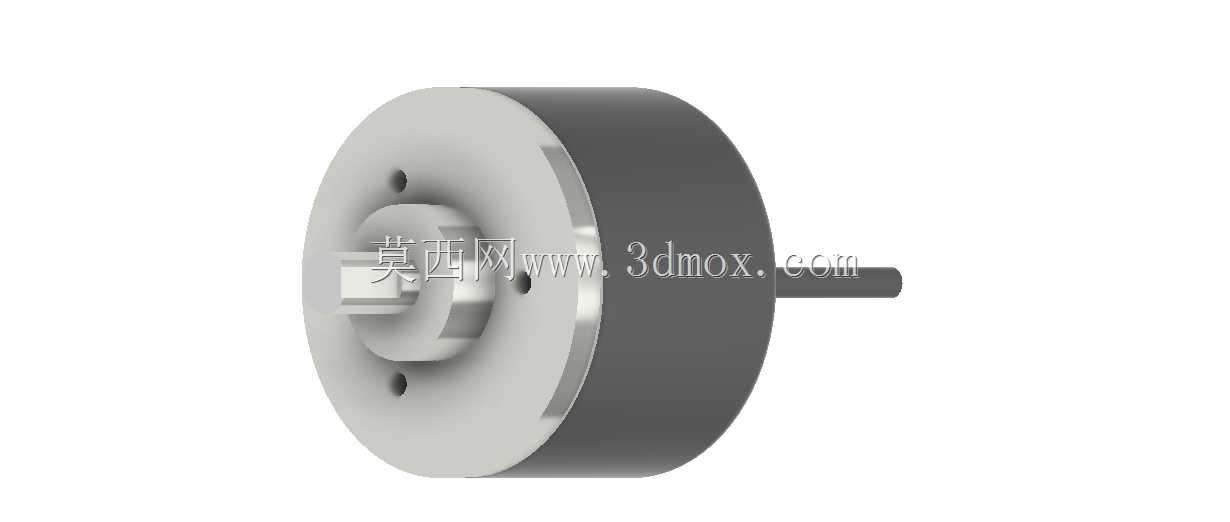

　　建模过程中，外壳按回转体思路构建，主体圆柱与前端法兰通过同轴特征组合，侧面保留简洁轮廓，有利于实际产品的压铸或机加工成型。前端面上的固定孔围绕中心轴均布，孔位半径需与配套支架一致；轴伸部分单独建立台阶与配合段，便于在装配中检查联轴器、挡圈和锁紧螺钉的空间关系。中心轴、法兰面和外壳外圆保持同一基准，可减少装配后不同轴带来的测量误差。

　　在安装边界方面，编码器主体直径决定了周边避让范围，轴向长度则影响设备端盖与传动部件之间的预留距离。若布置在机床溜板或机械手关节附近，还应检查电缆出线方向、维修拆装空间以及紧固件操作空间。轴端不宜承受较大径向载荷，通常通过柔性联轴器与驱动轴连接；外壳固定应可靠，但不能强行拉偏法兰面。对于油污、切屑或粉尘较多的工位，外围防护和接线走向也需要在总装阶段同步考虑。

　　该三维结构能够帮助设计人员完成编码器选型校核、支架干涉检查和轴系连接方案确认，使检测元件在紧凑空间内既满足信号采集需求，又具备稳定的机械安装条件。
