水平式斯特林动力电机结构设计

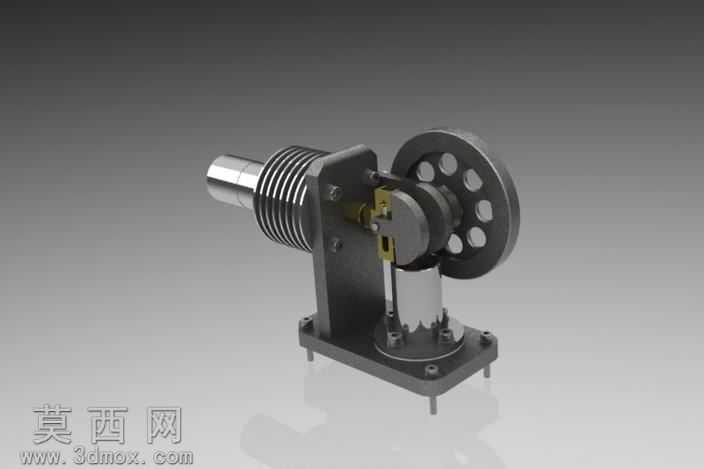

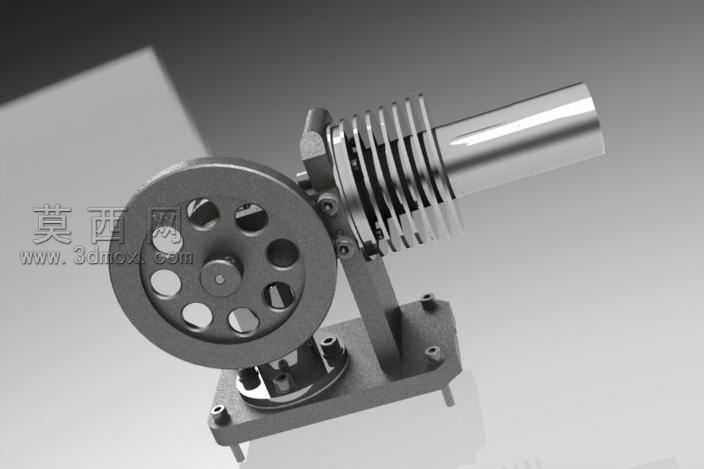

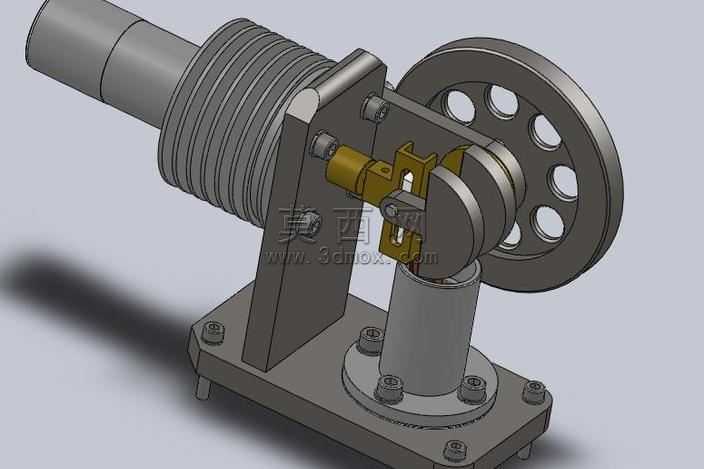

本作品为水平布局的斯特林动力电机三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际机械加工的公差规范进行尺寸约束，可直接用于后续的工程图导出与实物加工参考。建模过程中首先搭建整体装配骨架，以立式安装底座为装配基准，依次完成动力气缸组件、传动曲柄机构、飞轮储能部件、换热散热结构的层级装配，确保各运动部件之间不存在干涉问题，运动仿真过程中可完整复现斯特林循环的完整动作逻辑。材质渲染阶段针对不同部件做了差异化的材质赋予：气缸散热鳍片部分采用抛光铝合金材质，调整金属粗糙度参数还原机加工后的金属哑光质感，同时添加细微的切削纹理提升真实感；安装底座与机架部分采用发黑处理的碳钢材质，设置较低的反光度模拟金属表面氧化后的质感；传动曲柄与连接销轴采用镀铬钢材材质，提升高反光金属的镜面反射效果；飞轮部分采用铸铁材质，添加细微的铸造颗粒纹理还原铸件的表面特征；活塞置换器部分采用耐高温的合金材质，匹配热端部件的工作环境属性。结构设计上采用水平横置的动力气缸布局，区别于传统立式斯特林结构，有效降低了整机的重心高度，提升安装运行时的稳定性；气缸外侧集成了密集的环形散热鳍片，增大热交换面积，提升冷端的散热效率，保障循环过程中的温差条件；飞轮采用带镂空减重孔的轮式结构，在保证转动惯量满足储能需求的前提下，尽可能降低飞轮自身重量，减少不必要的动力损耗；传动部分采用曲柄连杆机构将活塞的直线往复运动转换为飞轮的旋转运动，各铰接位置均预留了轴承安装位，可有效降低传动过程中的摩擦阻力；底座采用带安装支脚的板式结构，支脚位置预留了通孔，可通过螺栓将整机固定在安装平面上，避免运行过程中出现位移。设计过程中重点优化了各运动副的配合间隙，既保证运动过程的顺滑无卡滞，又避免间隙过大导致的气缸气密性下降问题，同时对热端与冷端的连接结构做了隔热处理设计，减少热量的无效传递，提升整体的能量转换效率。
