带沥水格栅皂盒的注塑成型模具

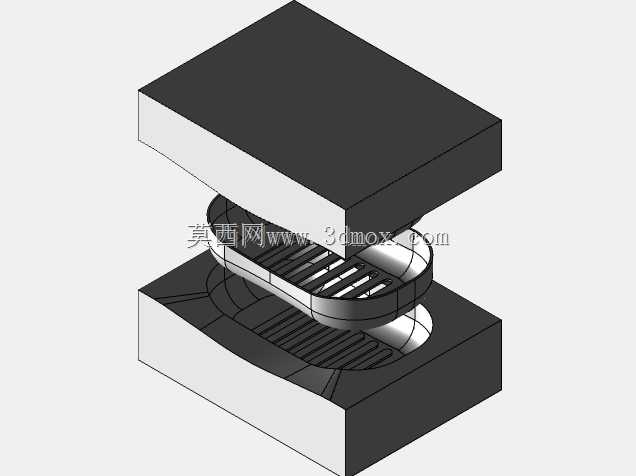

　　这套模型呈现的是日用品塑料件成型用模具，核心对象为一只带沥水格栅的肥皂盒，以及与其外形、内腔和底部排水结构相匹配的上下成型部件。皂盒本体采用浅盘式轮廓，边缘带有圆滑过渡，内部布置多条平行格栅，用于承托肥皂并让积水快速排出，避免皂体长期浸泡。模具部分由上模、下模和中间塑件组成，开合方向沿竖直轴线布置，能够直观表达注塑件从型腔中取出时的相对位置关系。

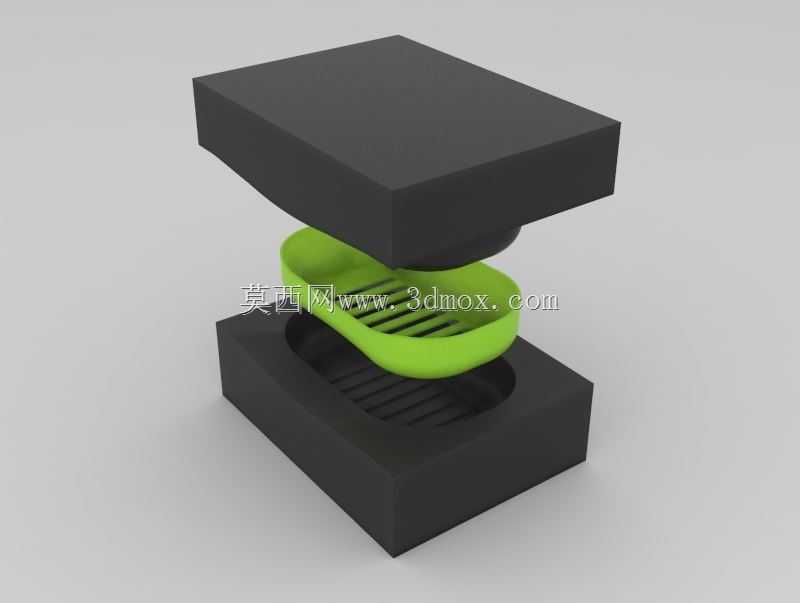

　　从实际生产场景看，这类模具多用于家用塑料卫浴制品的批量成型，材料通常可选PP、PE等韧性较好、耐水耐皂液腐蚀的热塑性塑料。制品虽然尺寸不大，但细节并不简单：外轮廓需要保证侧壁脱模斜度，底部格栅间距既要满足排水和承重，又要考虑注塑时熔体填充是否顺畅；盘体边缘的圆角不仅影响手感，也关系到成型时应力集中和模具尖角寿命。模型中将绿色皂盒置于上下模之间，便于检查型面贴合、格栅成型区域以及开模后制品的留模倾向。

　　上模型面主要负责皂盒外表面或内腔上侧成型，下模型面则对应凹陷盘腔与格栅结构。由于格栅属于窄槽特征，加工时通常需要在电极、刀具圆角和抛光方向上提前规划，防止脱模时拉伤。侧壁与底面交接处保留圆角，可以降低塑料冷却收缩造成的白痕，也能提高模具棱边的抗疲劳能力。若进入量产模具设计阶段，还需要在这套主体结构基础上补充浇注系统、冷却水道、顶出机构和导向件；模型当前重点在于成型空间和制品形状表达，适合作为结构沟通、方案演示或模具教学的基础数模。

　　安装边界方面，上下模外形为矩形块体，占用空间规整，便于固定在标准模架内；合模时以分型面贴合，四周需预留导向、锁模和取件空间。皂盒的浅腔深度决定了开模行程不必过大，但格栅区域对顶出平衡要求较高，顶针或推板布置应避开薄弱筋位，防止制品顶穿或变形。冷却回路应尽量贴近盘底和侧壁，使厚薄过渡区收缩一致。整体来看，该模型把成品外观、排水功能和模具成型关系集中展示出来，结构层次清楚，可用于日用品注塑模的型面分析、脱模方向校核以及成型工艺讨论。
