CA6140车床配套双耳环铰接液压缸结构

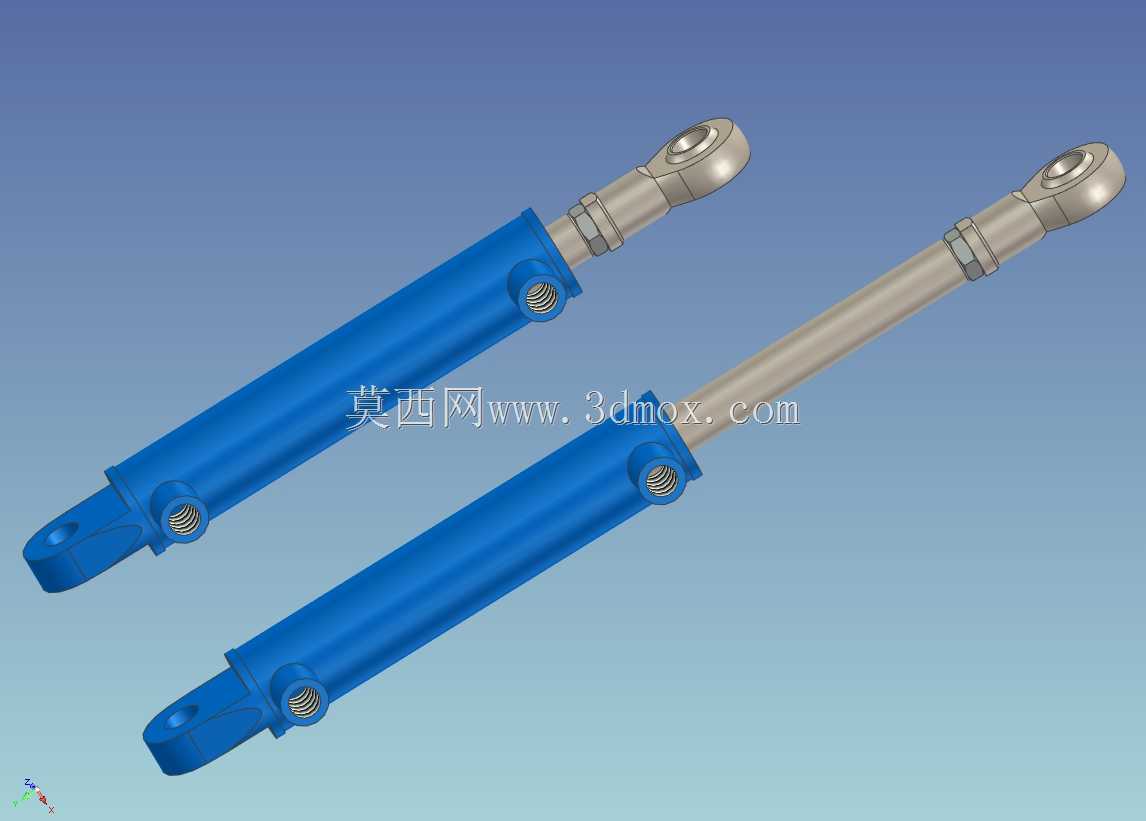

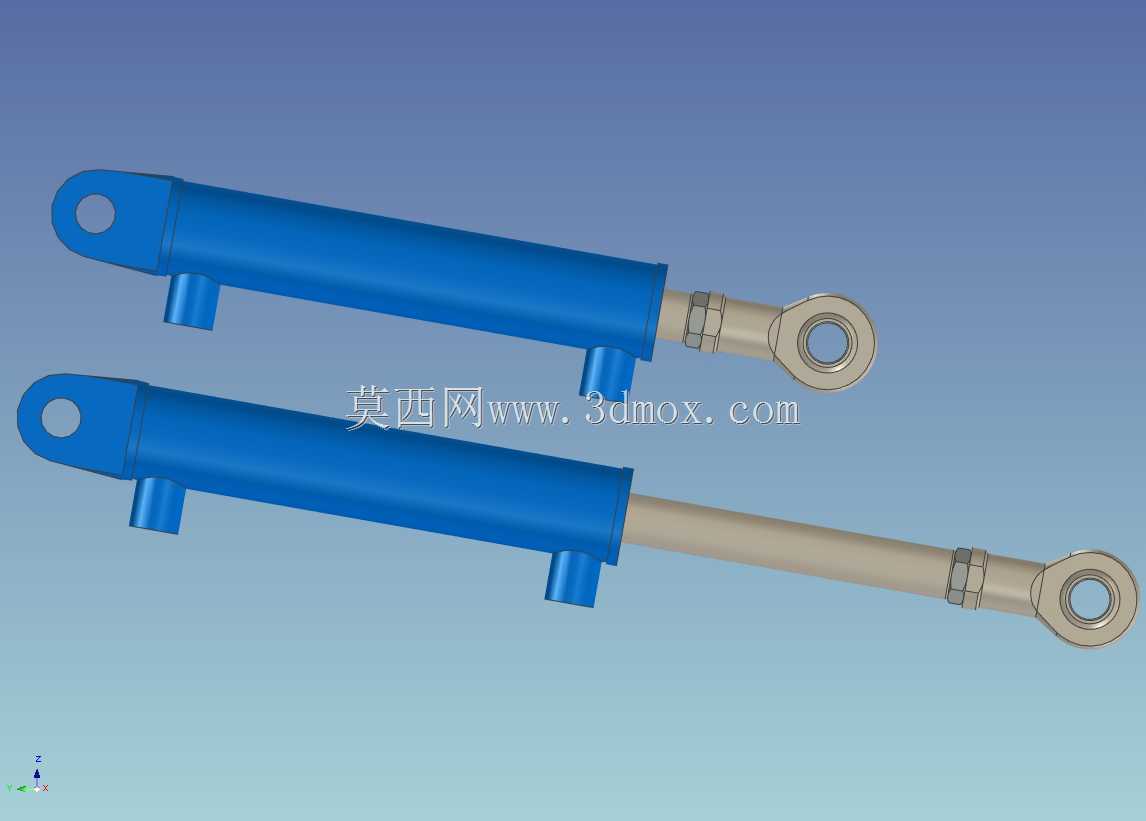

　　这款铰接式液压缸主要适配普通车床的辅助执行场景，在CA6140这类卧式车床的改装、工装配套设计中，常用来完成尾座顶紧自动进给、夹具自动夹紧、局部辅助进给的直线驱动动作，相比手动丝杠驱动的结构，能大幅降低操作工人的重复劳动强度，也能保证顶紧、夹紧力的输出一致性，避免人工施力不均导致的工件装夹偏差。从结构设计来看，缸体两端采用单耳环铰接的安装形式，缸筒侧的耳环用于和设备机架端的铰接座配合，活塞杆端的耳环用于和被驱动的运动部件连接，这种双铰接的安装形式可以补偿安装过程中存在的小角度同轴度偏差，避免缸体在伸缩过程中承受径向偏载，大幅降低活塞杆密封件的偏磨风险，延长油缸的实际使用寿命。缸体侧面预留了两个径向油口，

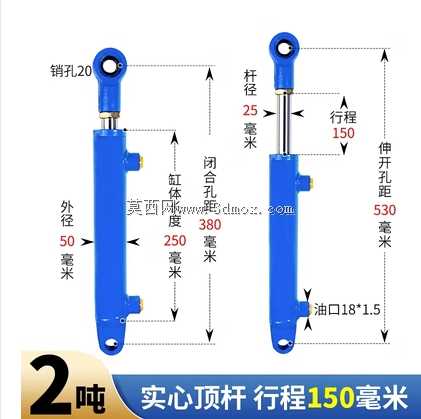

　　分别对应无杆腔和有杆腔的进出油通路，油口的位置高度经过适配调整，在CA6140车床的床身安装空间内不会和周边的走刀架、导轨护板产生运动干涉，安装时不需要额外对床身结构做大规模改动，直接利用床身现有预留的安装孔位搭配铰接支座即可完成固定。设计过程中没有沿用标准油缸的定型尺寸，而是结合车床内部的安装边界做了适配调整：缸筒外径控制在适配车床狭窄安装空间的范围内，活塞杆伸出全行程时，整体长度不会超出床身侧面的安全边界，缩回状态下的总长也能满足最小安装距的要求，不会出现行程到位后结构顶死的问题。活塞杆表面做了硬层处理，适配车床加工环境中存在的切削液飞溅、金属细屑漂浮的工况，避免活塞杆表面被磨粒划伤导致密封失效。密封结构采用了常规的轴用、

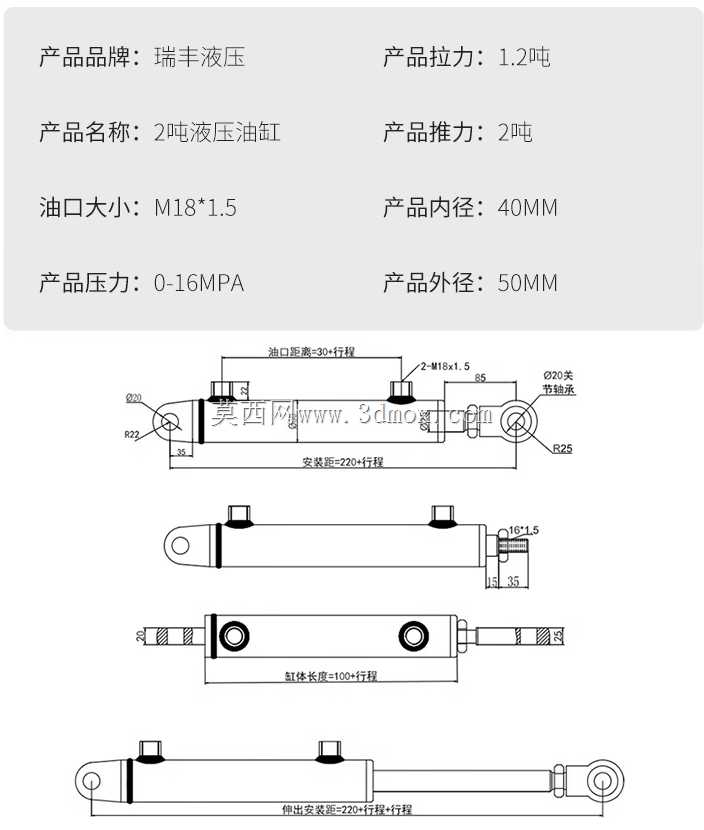

　　孔用组合密封，既可以保证低压驱动时的内泄漏控制要求，也能承受车床辅助动作所需的工作压力，不会出现爬行、动作迟滞的问题。在实际建模过程中，对缸筒、活塞杆、耳环、油口接头的配合公差做了合理预留，所有铰接孔的位置度都按照实际装配要求做了约束，导入装配环境后可以直接做运动仿真，验证全行程范围内是否存在干涉，也能直接导出工程图用于后续的零件加工或者采购选型参考，对于做车床自动化改装、专用工装设计的结构工程师来说，可以直接套用这个结构的安装尺寸，不需要从零开始测绘建模，能缩短前期方案设计的周期。
