两端铰接式重载液压油缸结构设计

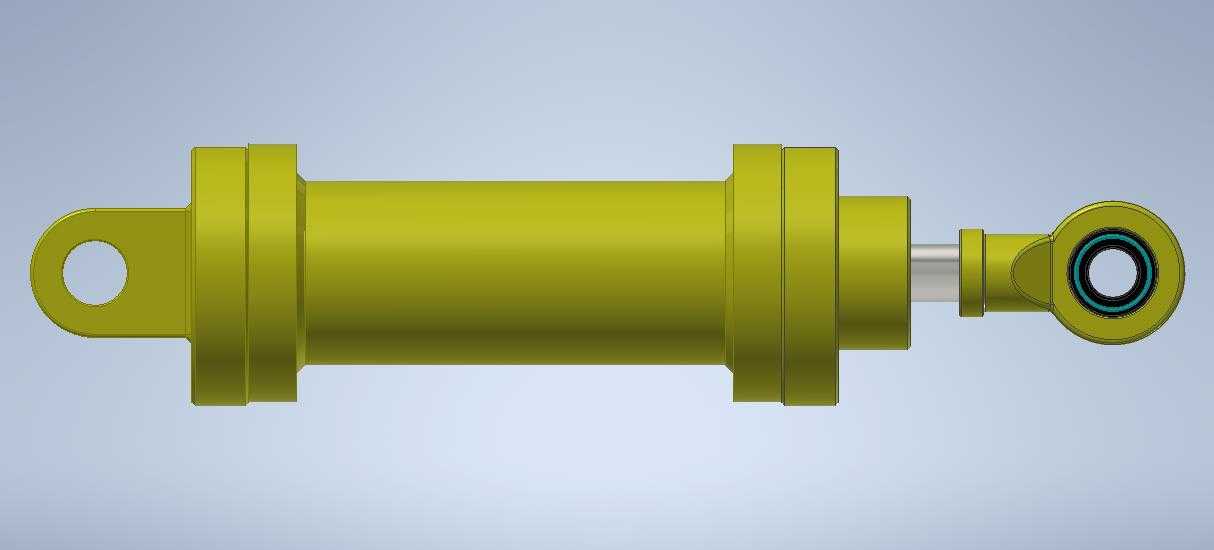

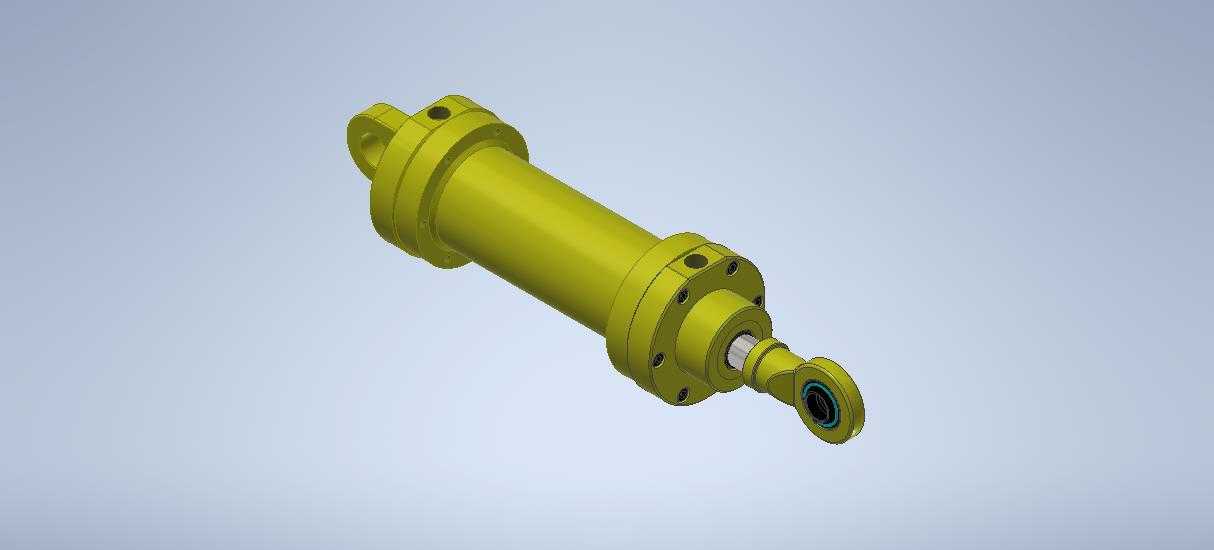

　　这套双耳环铰接液压执行元件，在工程机械、冶金辅机、农业装备与工业自动化产线里承担直线推拉力输出的核心角色，常见于装载机动臂举升、环卫车箱门启闭、机床工装夹紧、升降平台俯仰调姿这类需要大推力、长行程直线动作的工况。两端带铰接孔的安装形式，允许油缸在负载摆动、机架存在小幅安装偏差时随动偏转，避免活塞杆承受额外径向弯矩，从根源上降低密封件偏磨、杆体拉伤的失效概率。

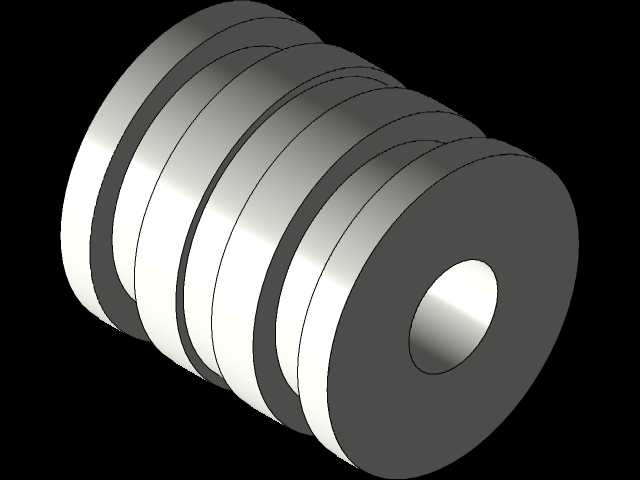

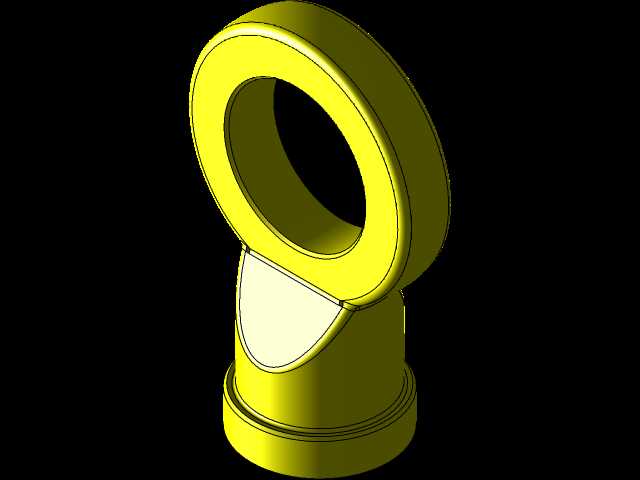

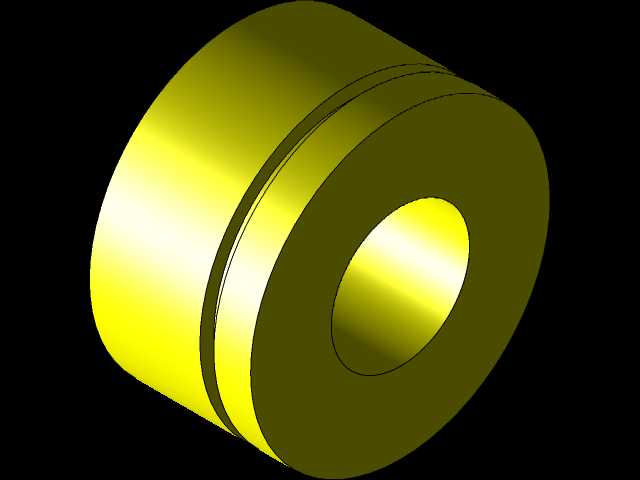

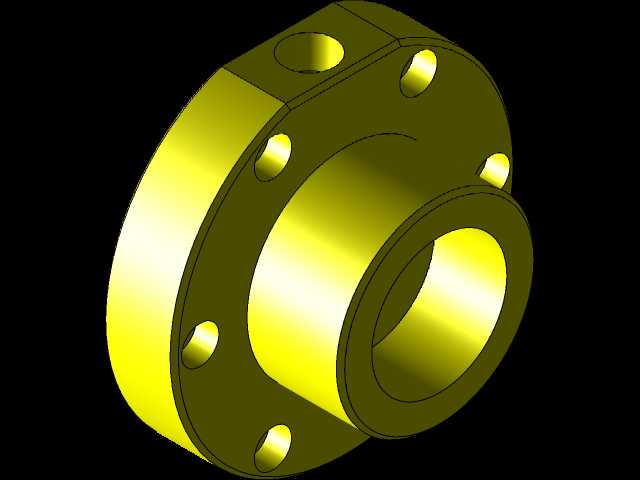

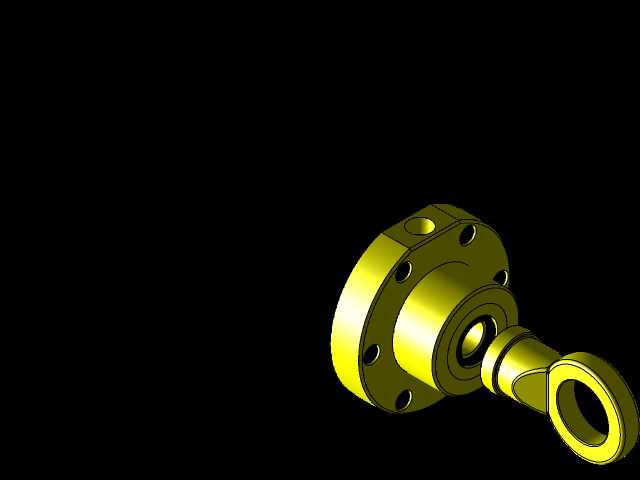

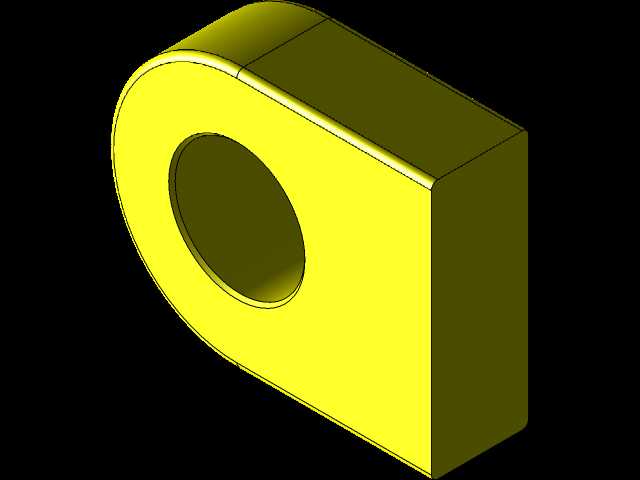

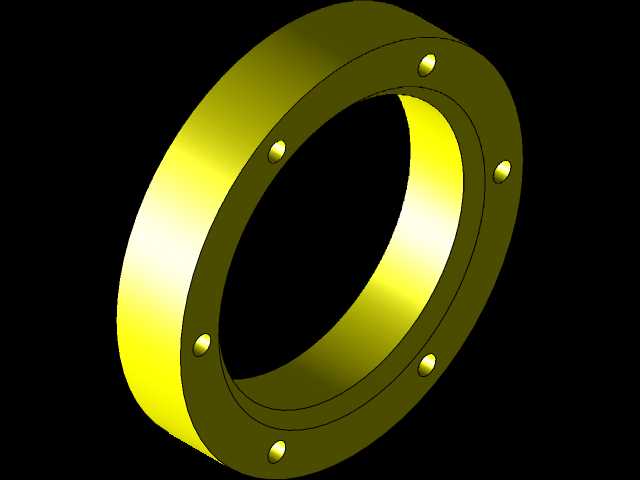

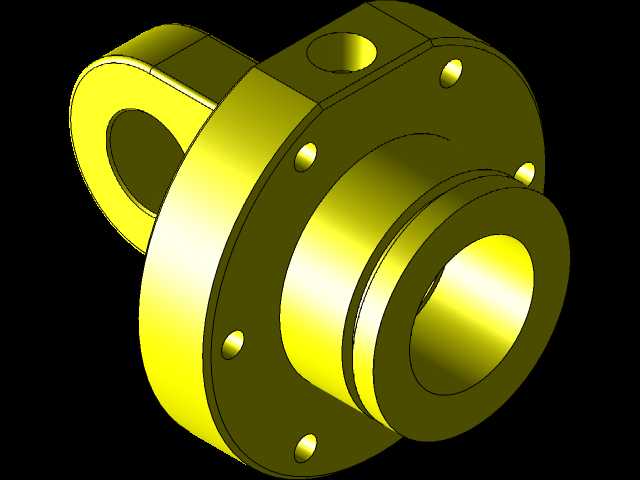

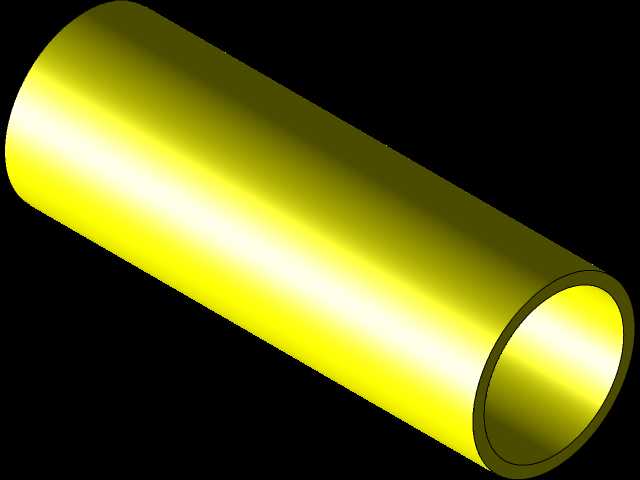

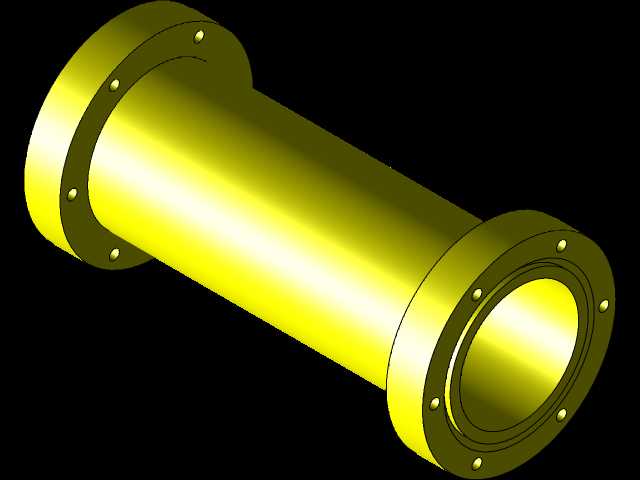

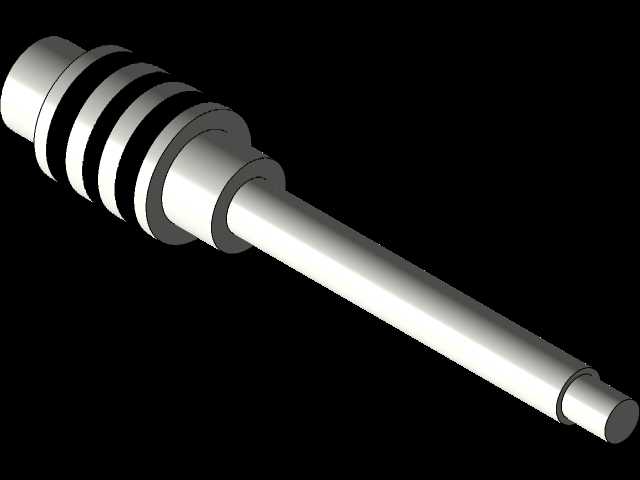

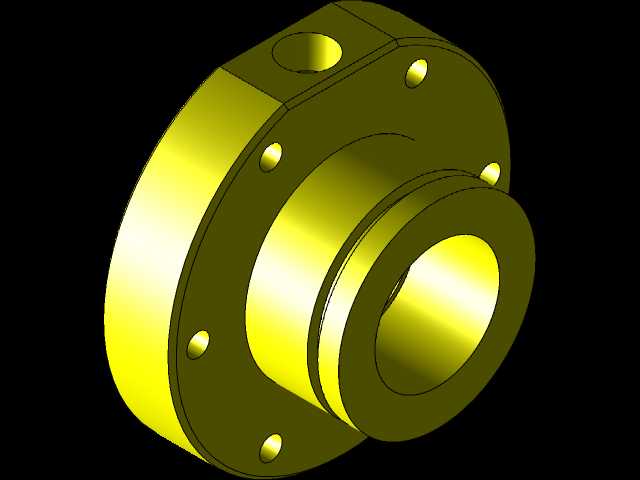

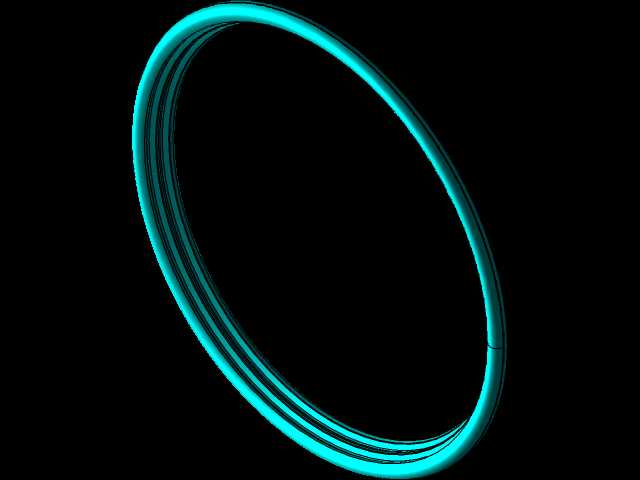

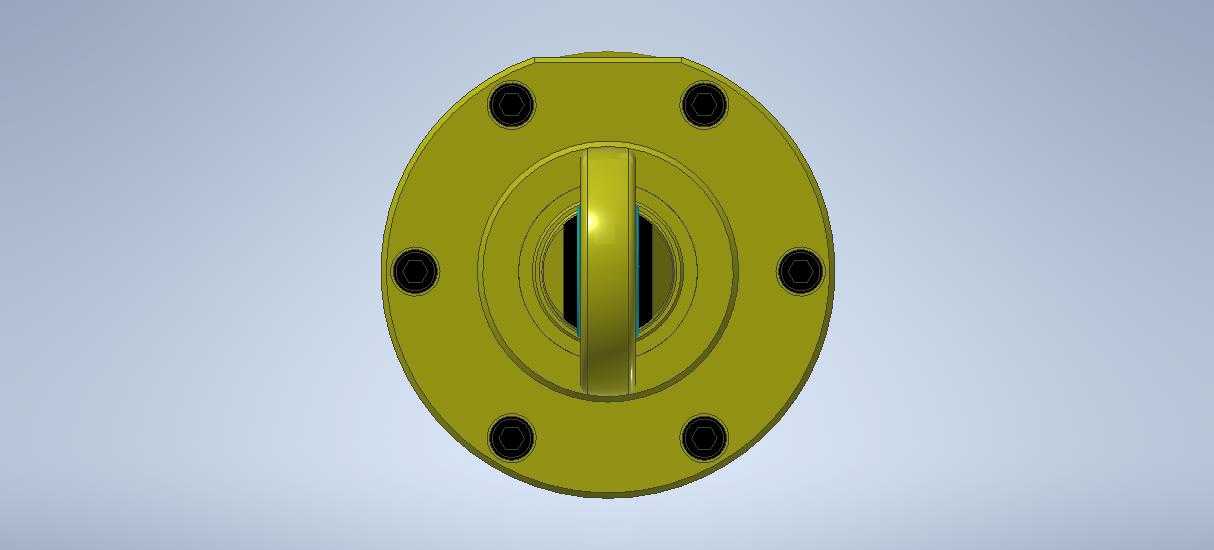

　　从结构拆解来看，缸体采用整体厚壁无缝筒身设计，中段为承压主腔，两端集成法兰式端盖连接结构：无杆腔侧端盖直接加工出一体式铰接耳环，耳环内预留轴承安装位，可配套自润滑关节轴承实现多自由度小幅摆动；有杆腔侧通过多颗内六角紧固螺栓将导向端盖压紧在缸筒端面，端盖内部依次排布防尘圈、杆用主密封、缓冲密封与导向支撑环，多层密封组合既可以阻挡外界粉尘、泥水侵入缸内，也能避免高压工作介质沿活塞杆外泄漏。活塞杆从导向端盖中心伸出，杆端加工外螺纹并锁紧铰接耳环，耳环铰接孔与缸尾耳环轴线平行，整套油缸工作时绕两个铰接点的连线做平面摆动，适配被驱动构件的圆弧运动轨迹。

　　设计阶段首先要敲定的是安装边界：两端铰接孔的中心距为油缸全缩状态下的核心安装尺寸，选型时需要同步核对设备机架上两个铰点的预留间距，保证油缸完全缩回时铰点中心距与安装距匹配，完全伸出时行程余量不小于10毫米，避免运动到极限位置出现机械顶死。缸筒外径、法兰盘外圆尺寸决定了机架上的避让空间，布置管路时要在缸体侧面预留油口操作空间，两个进出油口分别开设在缸尾端盖与有杆腔侧法兰处，油口螺纹规格匹配现场液压管路接头，避免装配后出现管路与周边结构干涉。活塞杆表面做高频淬火加硬铬镀层处理，硬度与光洁度满足长期往复摩擦要求，外露杆段需要预留防尘护套的安装位置，在多粉尘、多飞溅碎屑的车间场景下可以额外加装折叠式防尘罩，延长密封使用寿命。

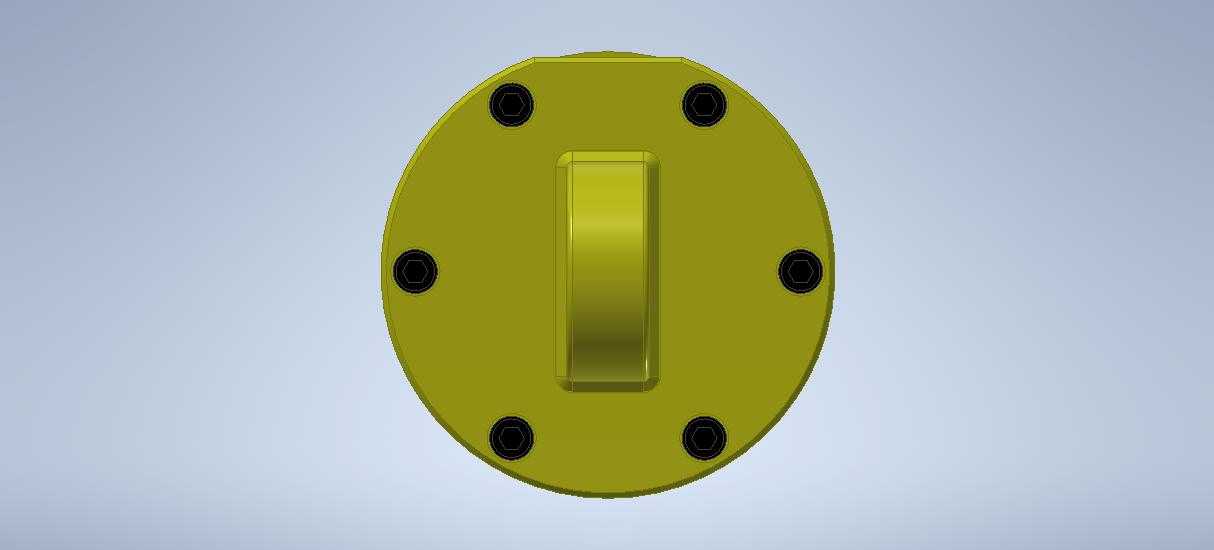

　　功能特性上，这款油缸属于双作用差动式液压缸，压力油交替进入无杆腔与有杆腔，即可实现活塞杆的伸出与缩回动作：无杆腔有效作用面积更大，伸出时输出推力更高，适配举升、压紧这类大负载工况；有杆腔作用面积更小，缩回时动作速度更快，回程效率更高。缸体外部的法兰连接螺栓采用圆周均布排布，拧紧时按对角顺序分次施加预紧力，保证端盖与缸筒端面均匀贴合，高压工况下不会出现局部渗漏。两端铰接耳环的孔径与配套销轴采用间隙配合，销轴端面加装开口销或者轴端挡圈限位，防止设备运行过程中销轴窜动脱出。

　　在三维建模过程中，所有配合尺寸都按实际装配逻辑搭建：缸筒内壁与活塞外圆的配合间隙、导向套与活塞杆的滑动配合间隙、铰接孔与关节轴承的安装公差都在模型里预留了合理的装配余量，工程师可以直接将模型导入设备总装，模拟油缸全行程伸缩动作，校验铰点运动轨迹、活塞杆摆动角度、管路连接空间是否存在干涉，提前在设计阶段排除安装错位、行程不足、运动卡滞这类现场装配常见问题。针对高压重载工况，缸筒壁厚按照额定工作压力做耐压强度校核，端盖螺栓的总预紧力覆盖腔体内液压油的最大轴向推力，耳环铰接部位的截面厚度按拉伸与剪切复合载荷验算，保证油缸在满负载冲击工况下不会出现结构变形或者断裂。日常维护时，只需拆开端盖螺栓即可抽出活塞组件，更换磨损的密封件与导向环，缸筒与活塞杆主体可长期重复使用，降低设备全生命周期的维护成本。
