单耳铰接式工程液压油缸结构

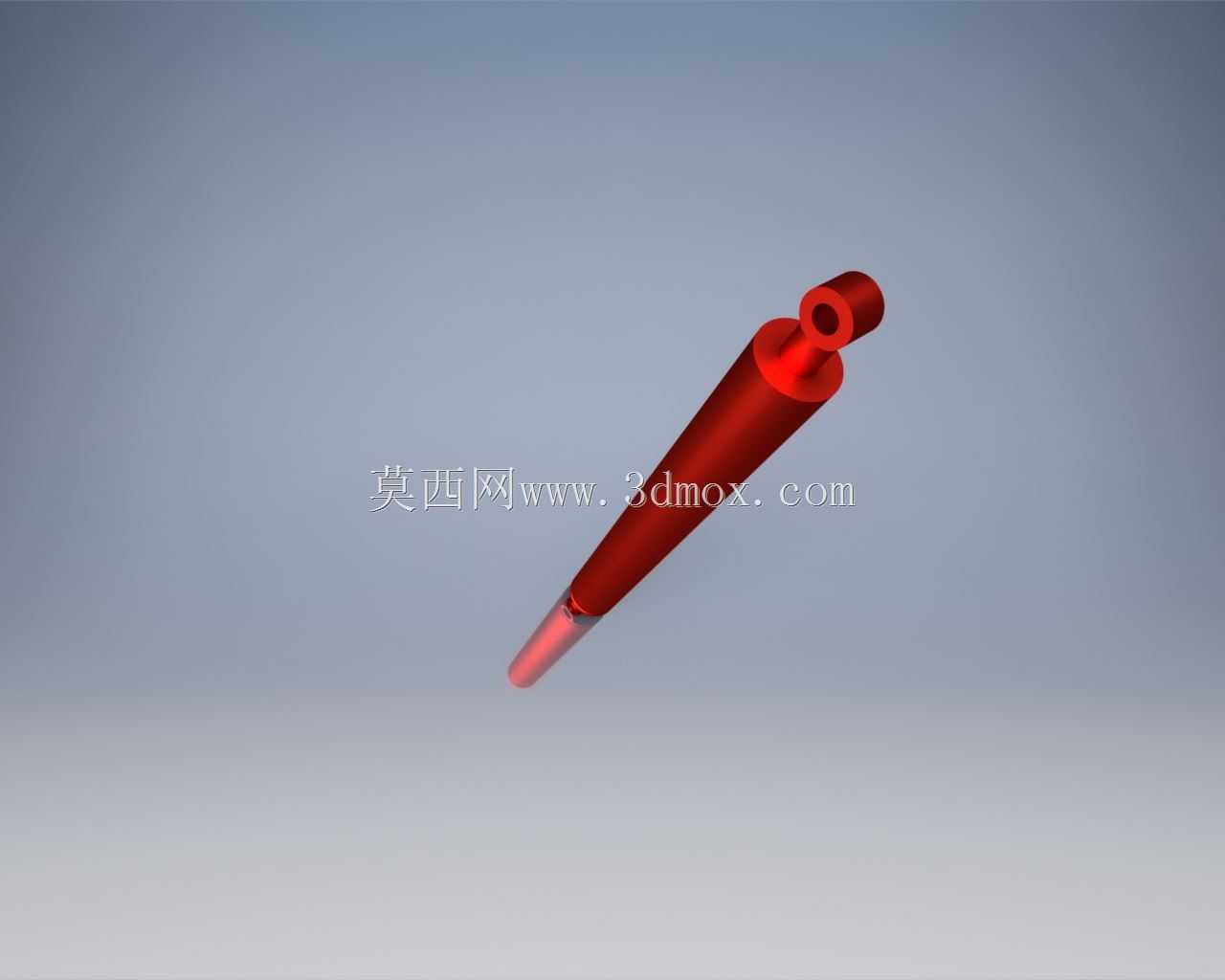

　　该油缸采用细长单杆伸缩布局，缸筒主体沿轴向呈锥形过渡，尾端设置横向贯通铰接孔，用于与设备机架支座形成销轴连接，可在工作过程中补偿小角度摆动偏差，避免侧向载荷直接作用于活塞杆密封区域。前端活塞杆伸出段直径较小，端部预留外接负载的连接结构，整体外形紧凑，适合安装在空间狭长、支点间距受限的机构中。

　　在实际设备布置中，这类油缸常见于工装夹具压紧、小型举升臂驱动、机床辅助支撑、专用设备推顶以及轻载工程机械连杆机构中。尾端铰接点承担主要反作用力，前端根据负载形式可搭配铰接头、压头或连接叉，使推力沿缸筒轴线传递。建模时需要重点确认尾端销轴孔中心到活塞杆完全收回时前端的距离，以及完全伸出后的总长度，这两个尺寸直接决定设备在极限位置是否发生干涉。

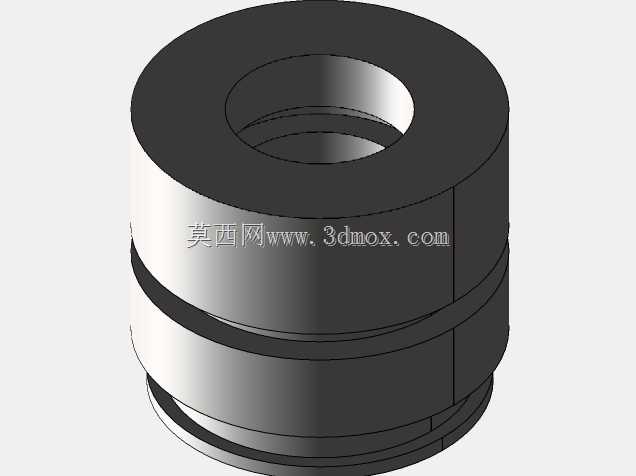

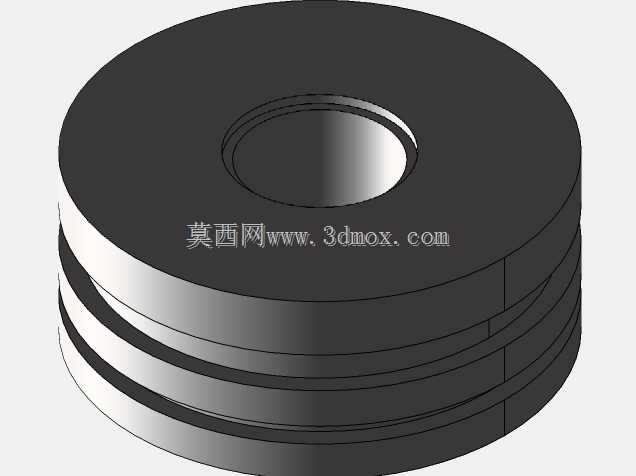

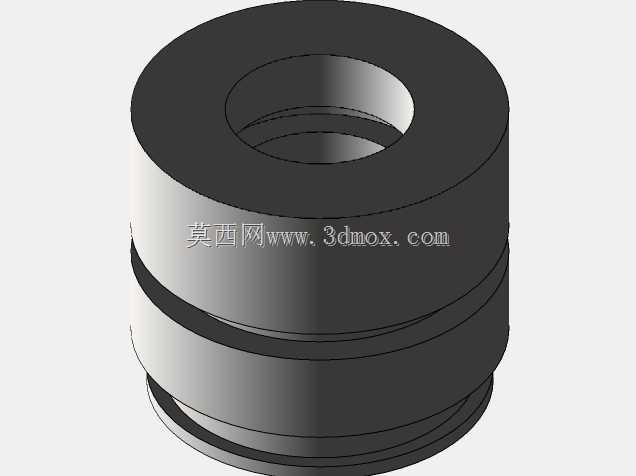

　　缸筒外部的阶梯轮廓并非单纯造型处理，而是对应不同壁厚、安装空间和受力区段的结构表达。靠近尾端铰接位置，缸体承受较大弯矩和液压力，结构尺寸相对厚实；向前逐渐收窄，可在满足刚度的前提下减少无效体积。活塞杆与缸筒之间设置导向段，用于维持伸缩运动的同轴度，降低偏载造成的密封磨损。三维结构中应保留铰接孔、杆端连接位、缸筒过渡段和活塞杆运动包络，便于后续在整机装配里检查伸缩行程。

　　从选型角度看，布置该元件时不能只核对推力大小，还要把安装距、行程、销轴直径、摆角范围和周边管路空间一并校核。若油缸两端均采用铰接结构，机构运动中两端相对位置会随臂架转动而变化，缸体中心线不能被视为固定约束；若前端承受侧向力，则应在负载侧增加导向，避免活塞杆承受横向弯矩。

　　该模型适合用于液压系统原理验证、设备布局干涉检查、非标机构方案演示以及维修装配参考。结构表达突出了油缸从固定支点到执行端的传力路径，也保留了细长伸缩部件在整机中的安装边界，能够帮助设计人员在方案阶段快速判断行程余量、连接方式和运动空间。
