锅炉配套法兰连接式进料止回阀结构

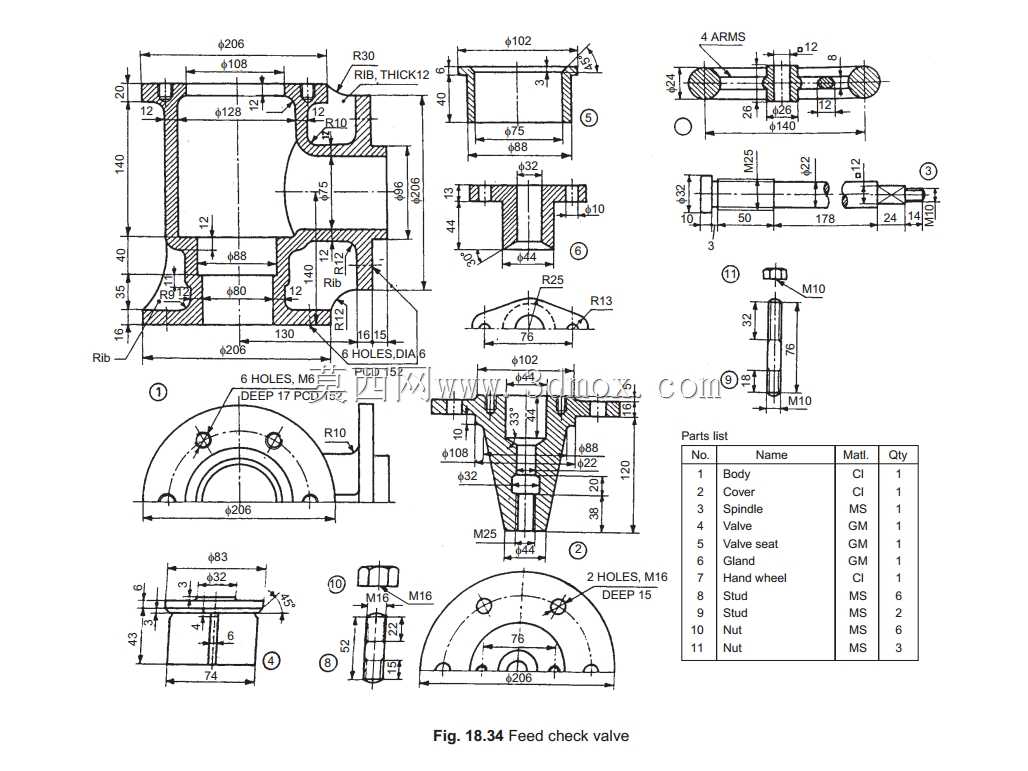

　　在工业锅炉的给水回路系统中，进料止回阀是保障介质单向流动、避免倒流引发设备故障的核心管路部件，这套三维结构完整还原了角式法兰连接止回阀的全部装配细节，覆盖从阀体主体、密封组件到操作手轮、紧固件的所有零件结构。从实际应用场景来看，这类止回阀多安装在锅炉给水泵出口与锅筒进水口之间的管段，当给水泵正常运行时，介质压力推动阀瓣开启，向锅炉内稳定输送给水；当给水泵停运或管路压力出现波动时，阀瓣在介质反向压力与自重作用下快速闭合，阻断锅炉内高温水倒流回给水管道，避免给水泵叶轮受水锤冲击损坏，同时防止锅炉水位出现异常波动影响运行安全。

　　从结构设计思路来看，这款阀采用角式三通法兰结构，进水端与出水端呈90度垂直布置，能够适配锅炉侧面垂直进水的安装空间，减少管路弯头的使用数量，降低管路沿程阻力损失。阀体主体采用铸钢材质的等壁厚设计，法兰连接面的螺栓孔采用圆周均布设计，匹配对应压力等级的管路法兰标准，安装时只需对齐法兰密封面、放入密封垫片后按对角顺序拧紧螺栓即可完成固定，不需要额外焊接作业，后期检修拆卸也更为便捷。阀瓣组件采用带导向结构的升降式设计，阀瓣沿阀体内的导向轴做轴向升降运动，避免启闭过程中出现阀瓣偏卡、密封面错位的问题，密封面堆焊硬质合金材质，能够耐受长期水流冲刷与频繁启闭的磨损，延长部件使用寿命。

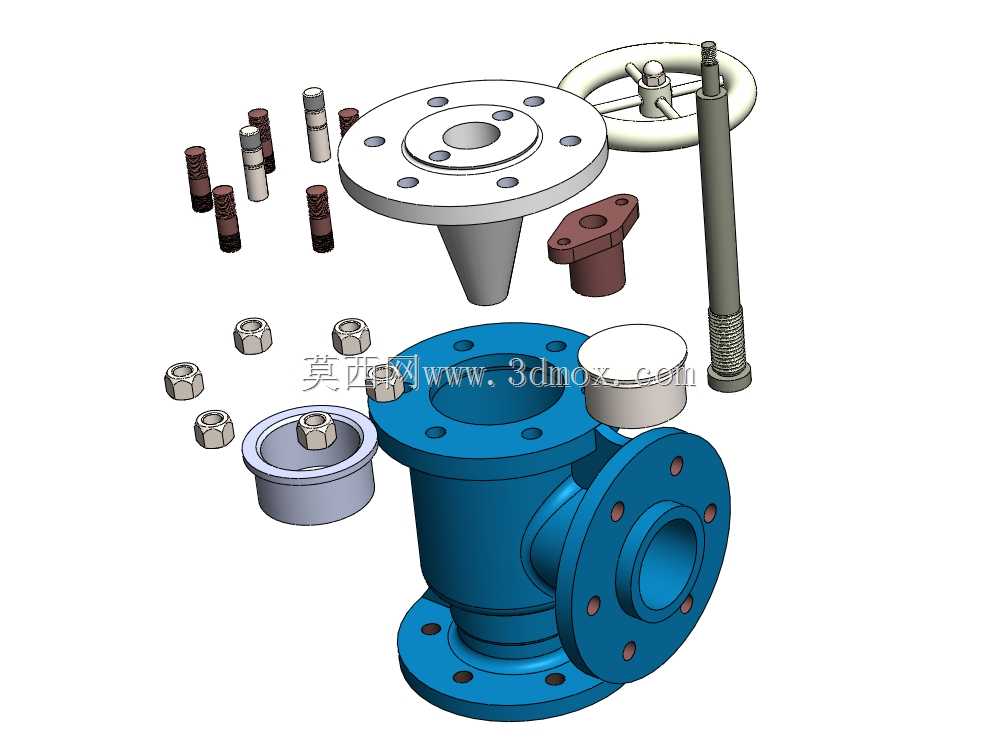

　　从安装边界来看，这款阀的三个法兰端面分别对应进水、出水与阀盖密封位置，手轮操作端位于阀体顶部，安装时需要预留足够的手轮操作空间，方便后期手动校验阀瓣启闭状态；阀体侧面的法兰端为进水端，底部垂直向下的法兰端为出水端，对接管路时需要注意介质流向标识，避免反向安装导致阀门失效。整套模型完整拆分了所有装配零件，包括不同长度的连接螺柱、锁紧螺母、密封压盖、手轮传动组件、阀杆部件等，能够清晰展示各零件的装配关系与配合公差，对于锅炉管路系统设计、阀门选型校核、零部件测绘建模都有实际参考价值，结构设计中充分考虑了实际工况下的密封可靠性、启闭灵活性与安装维护便捷性，符合中低压锅炉给水系统的使用要求。
