耶尔伊桑A400气动插板阀结构设计

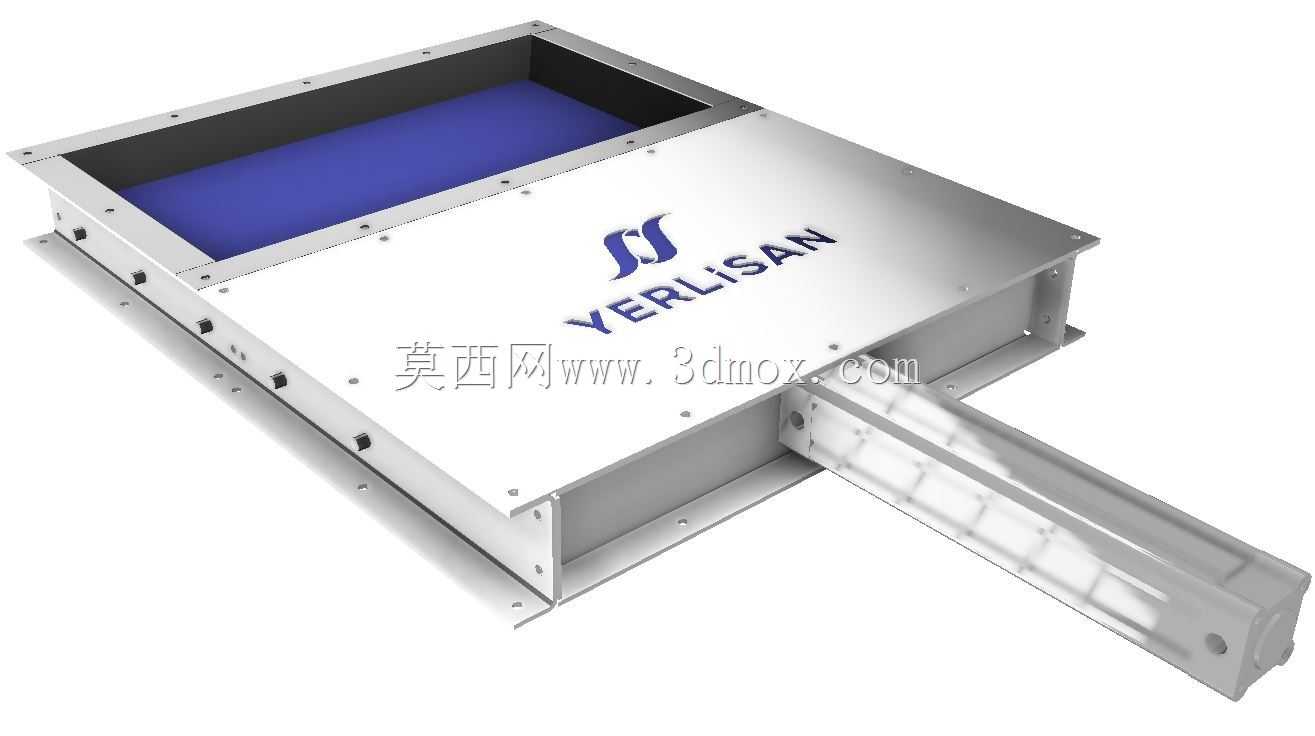

　　这款插板式截流装置主要应用于散料处理生产线的料仓出料端、气力输送管道节点、除尘系统灰斗排灰口等位置，承担物料通路的通断控制功能，可适配粮食加工、建材生产、冶金配料、环保除尘等多个散料处理场景的工况需求。从结构设计来看，整体采用框架式钣金焊接主体，阀腔内部做了平滑过渡处理，避免散料输送过程中出现积料卡滞问题，外露的阀板驱动端采用直线滑移结构，驱动侧的密封组件采用多层复合密封结构，可减少细粉料从阀杆间隙泄漏的概率，适配粉体、小颗粒物料的截流作业需求。安装边界上，设备采用法兰式对接结构，法兰面预留均匀分布的螺栓安装孔，可直接与同口径的方形料仓出口、方形输送管道对接，安装时需保证阀板滑移方向与物料流动方向垂直，

　　避免物料长期冲刷阀板密封面导致密封失效。设计过程中针对散料工况做了针对性优化：阀板采用耐磨金属板材加工，表面做硬化处理，可耐受颗粒物料的长期冲刷；阀腔内部的导向槽预留了微小的积料避让间隙，避免细粉料进入导向槽后卡滞阀板动作；驱动端的连接结构做了标准化设计，可适配气动推杆、电动推杆等多种直线驱动元件，方便用户根据现场气源、电源条件灵活选配驱动方案。实际应用中，这类插板阀通常安装在料仓与下游给料设备之间，设备检修时可关闭阀板截断料仓来料，无需清空上部料仓即可完成下游设备的维护作业；在多仓配料的生产线中，也可通过多个插板阀的切换控制，实现不同料仓物料的通路切换，配合计量设备完成精准配料作业。

　　结构建模时需重点关注阀板的滑移行程与阀腔通径的匹配关系，保证阀板完全开启时通流截面无遮挡，避免物料在阀口位置出现架桥堵料问题；同时需校核框架主体的结构强度，保证满料工况下法兰面受料柱压力作用时不会出现形变，导致阀板卡滞或密封面间隙变大漏料。
