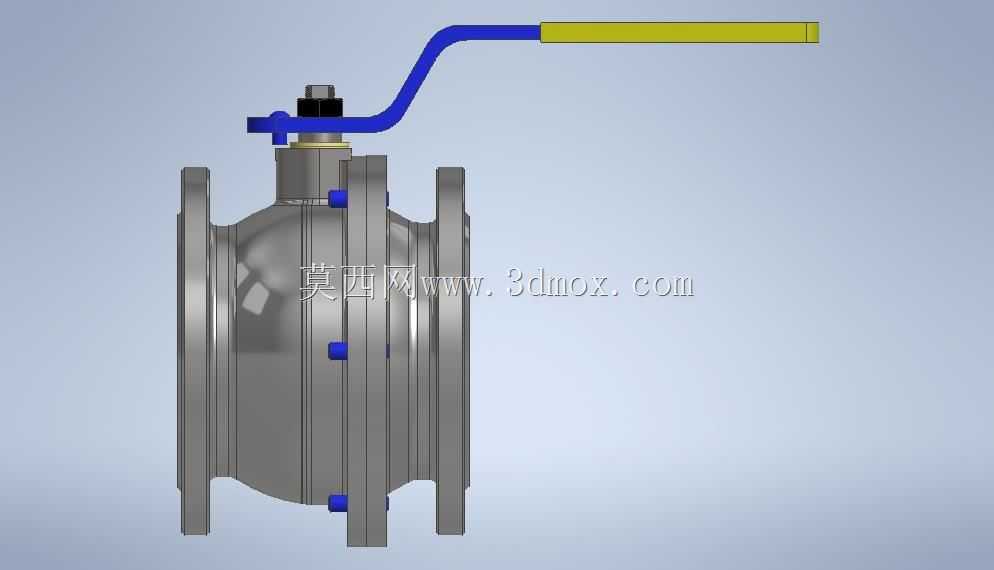

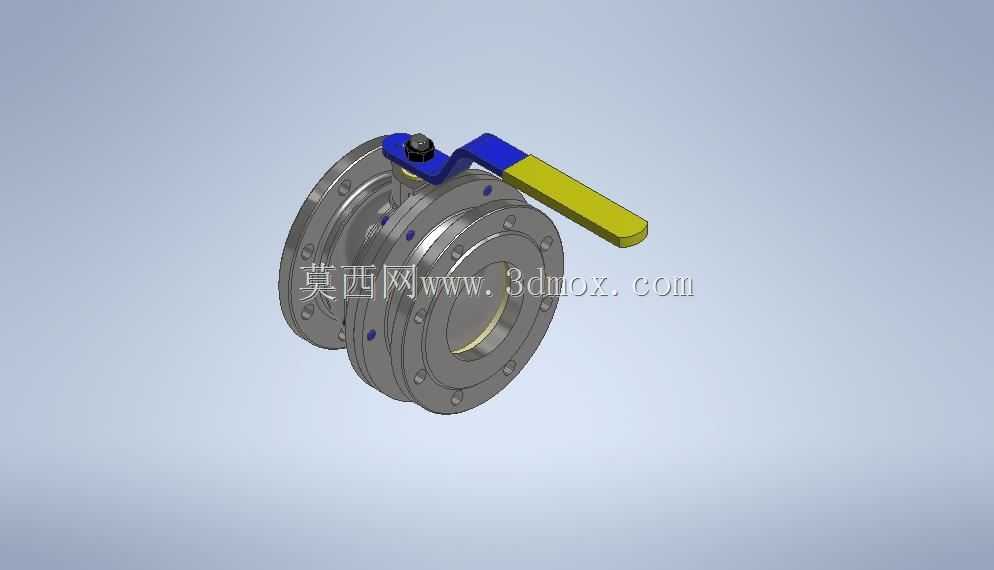

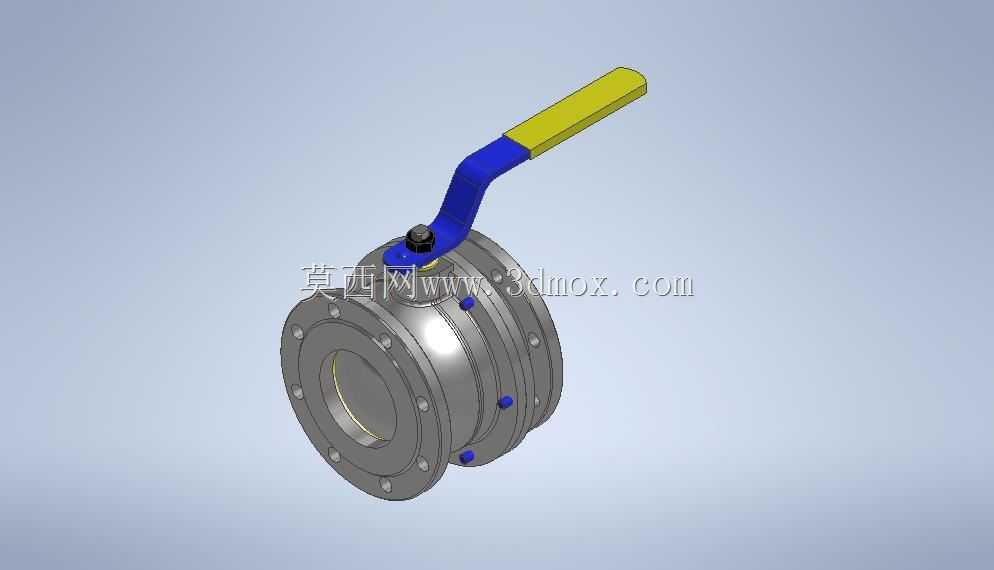

两片式法兰连接手动球阀结构设计

　　这款两片式法兰球阀主要应用于工业流体输送管路系统，可在给排水、油气输送、化工介质传输等场景中承担管路通断控制功能，相比传统闸阀、截止阀，其流道阻力更小，全开状态下介质压损可忽略，适合需要频繁启闭、快速截断介质的管路节点。从结构设计来看，采用两片式阀体组合结构，左右阀体通过周向均布的螺栓紧固连接，相比一体式阀体，铸件成型难度更低，后期内部密封件更换维护时无需将整阀从管路拆下，仅需松开连接螺栓即可拆分阀体更换阀座、密封圈，大幅降低现场运维工作量。阀体两端采用标准法兰连接结构，法兰端面的密封槽、螺栓孔位完全匹配对应压力等级的管路法兰标准，安装时可直接与同规格管路法兰对接，无需额外加工转接件，安装边界尺寸严格遵循通用法兰阀的安装距要求，

　　可直接替换同通径同压力等级的现有法兰球阀，无需调整管路预留空间。操作端采用加长弯臂式手柄，手柄力臂经过优化计算，在公称压力范围内启闭阀门时无需借助加力杆，单人即可完成操作，手柄端部的加长套可在操作空间狭窄的管路排布场景下，避开周边管路障碍物完成启闭动作，手柄表面做防滑处理，带油污的防护手套操作时也不会出现打滑问题。球体采用固定球结构设计，上下设置定位轴，相比浮动球结构，在高压大口径工况下球体不会出现偏移，密封面受力更均匀，长期启闭操作后密封面磨损量更小，使用寿命更长。阀杆采用下装式防飞出结构，即使在阀腔异常升压、填料压盖松动的情况下，阀杆也不会被内部压力顶出，避免介质泄漏引发安全隐患，阀杆与阀体接触位置设置多重O型圈密封，

　　可适配不同温度、不同腐蚀性的介质工况，减少外漏风险。流道采用全通径设计，球体通道直径与管路内径完全一致，介质流经时不会出现节流效应，一方面降低管路输送的压损，减少泵送能耗，另一方面也可适配管路通球清扫的需求，在长输管线场景下无需拆卸阀门即可完成管路清管作业。
