易格斯型工程塑料拖链线缆防护结构

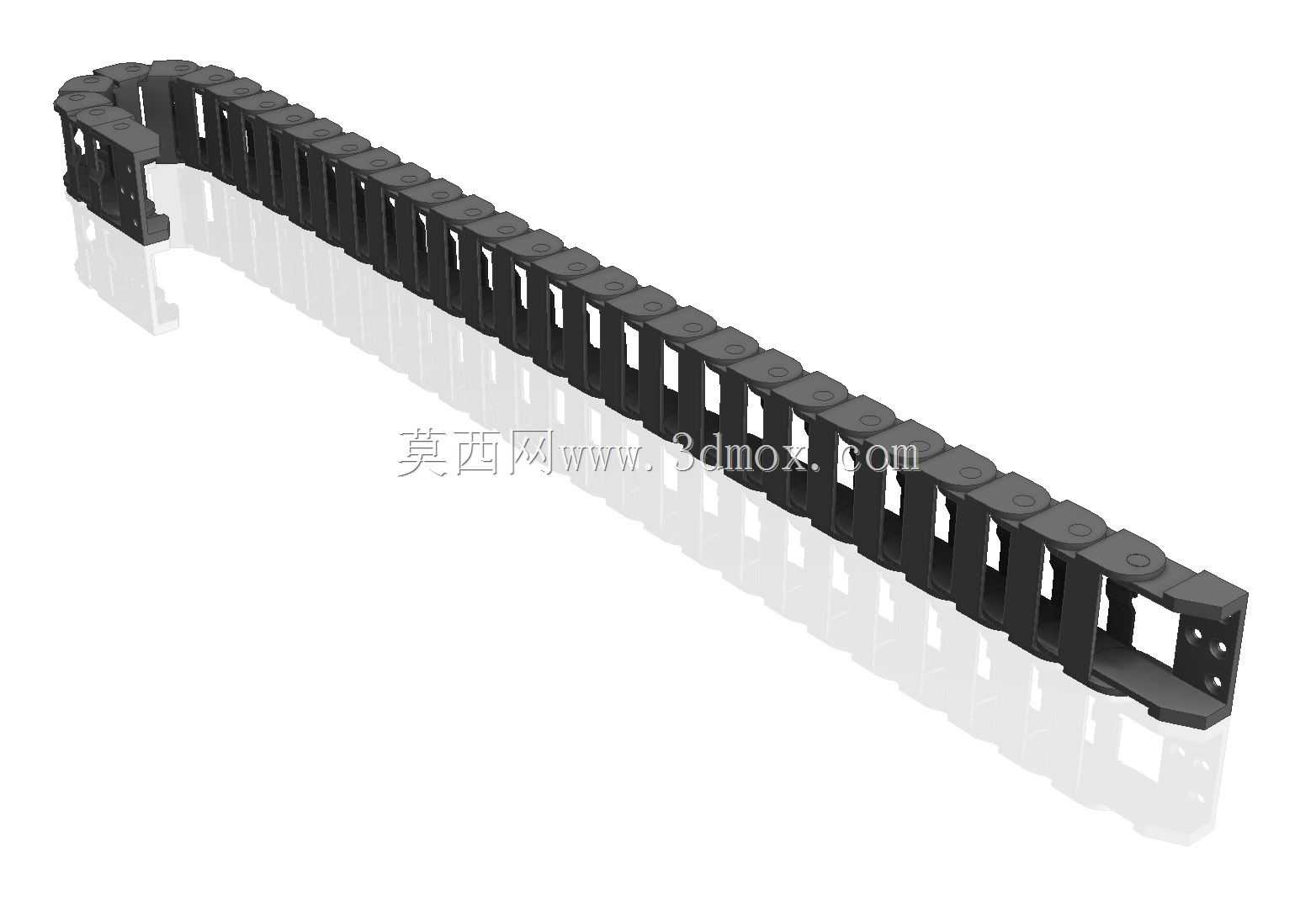

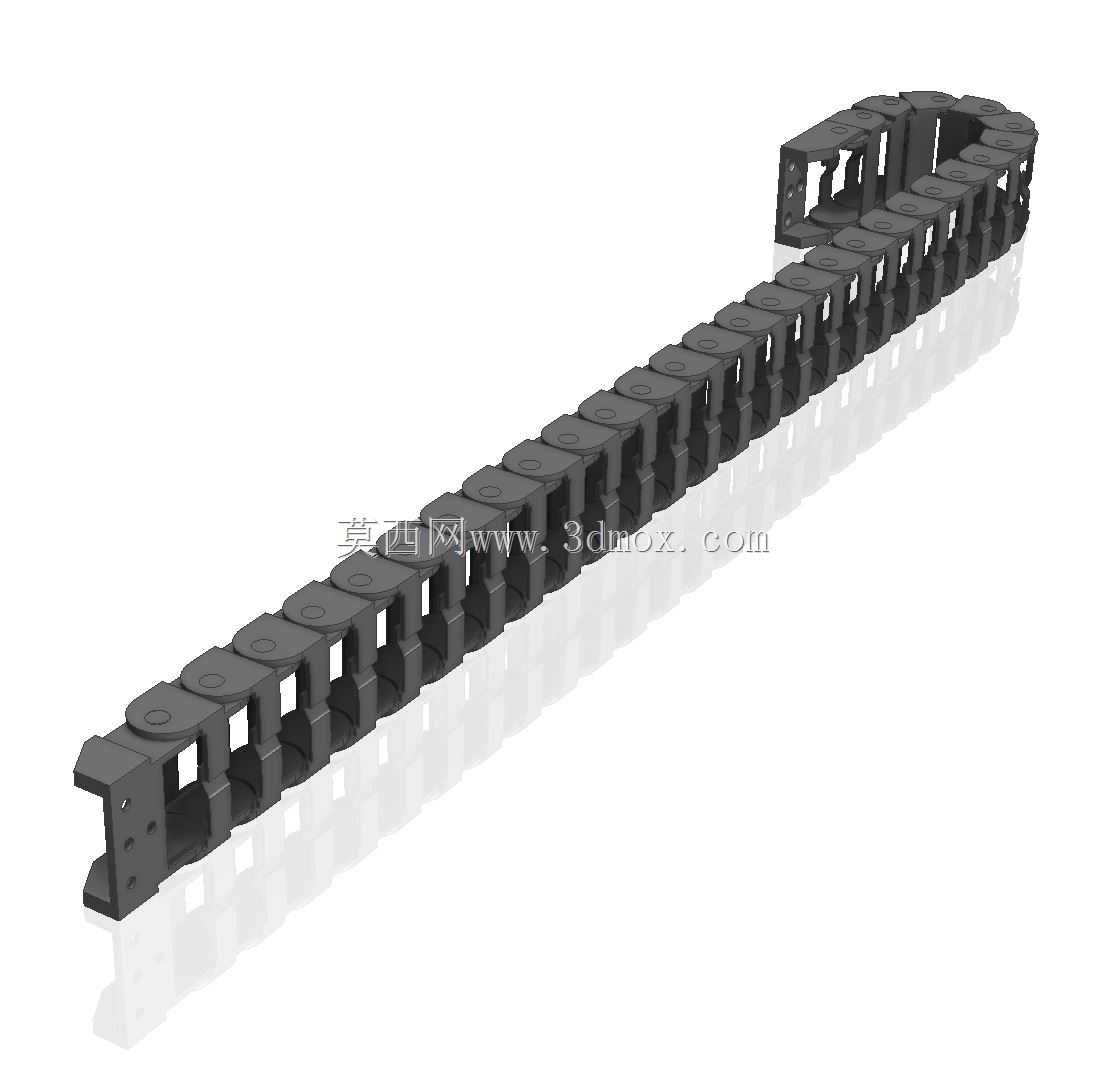

　　这款拖链结构主要面向机床内部线缆、液压油管的排布防护需求，在CA6140这类普通车床的主轴箱拖板走线、自动化生产线滑台移动走线场景中都能适配，日常运行时可将随移动部件往复运动的线缆、气管规整收纳在链体内部，避免线缆直接暴露在切削液飞溅、金属切屑堆积的加工环境中，减少线缆外皮被切屑刮破、被切削液腐蚀老化的概率，同时能约束线缆的弯曲半径，防止线缆反复弯折时出现芯线断裂的问题，延长设备内部线缆的使用寿命。从结构设计来看，链节采用对称式卡扣拼接结构，每节链节的转动副预留了固定的弯折角度限位，整链弯折时的最小弯曲半径可根据实际安装空间选型适配，链节内侧做了圆弧过渡处理，不会在往复拖动时刮蹭线缆外皮，

　　链体外侧的加强筋结构提升了整链的侧向抗扭能力，在长行程悬空布置时不会出现侧向塌腰、卡滞的问题。安装边界方面，链体两端设计了通用型安装接头，可直接通过螺栓固定在设备的固定端和移动拖板上，接头处预留了线缆穿入的导向喇叭口，穿线时不会刮伤线缆端部，链体内部的分隔腔可根据线缆数量、直径选配分隔片，将动力电缆、信号电缆、液压气管分隔排布，避免不同类型线缆之间相互干扰、摩擦。实际选型应用时，需要先核算移动部件的最大行程，确定拖链的总长度，预留10%左右的冗余量避免极限行程时链体被拉断，同时要根据内置线缆的最大外径确定拖链的内部净高和净宽，保证线缆在链体内有足够的活动空间，不会出现挤压卡滞，长行程布置时还需要配套拖链支撑槽，

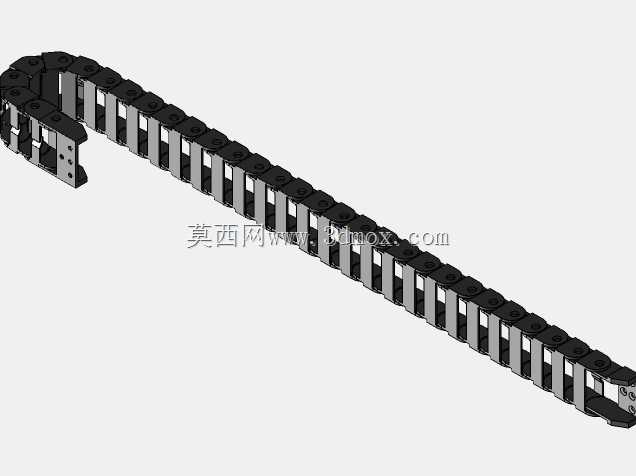

　　避免链体下垂量过大影响运行稳定性。这类拖链除了机床领域，在木工机械、物流输送设备、龙门加工中心的移动走线场景中也有广泛应用，相比传统的金属软管防护，工程塑料材质的拖链自重更轻，运行时的噪音更小，耐油污、耐切削液腐蚀的性能更优，不需要定期做防锈维护，拆装更换链节也更便捷，单节链节损坏时不需要更换整根拖链，只需要拆开卡扣替换损坏的节段即可，能降低设备的后期维护成本。建模时还原了链节之间的转动配合间隙，可直接用于设备的走线布局干涉检查，验证拖链在全行程运动过程中是否会和设备周边的结构件发生碰撞，提前排查布局设计中的问题。
