手动曲柄式家用绞肉设备结构设计

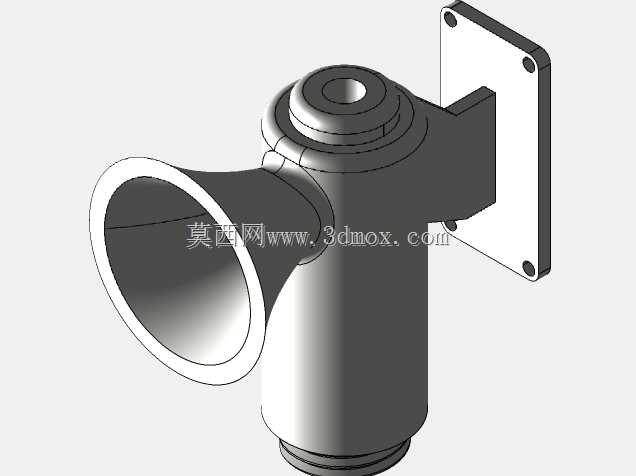

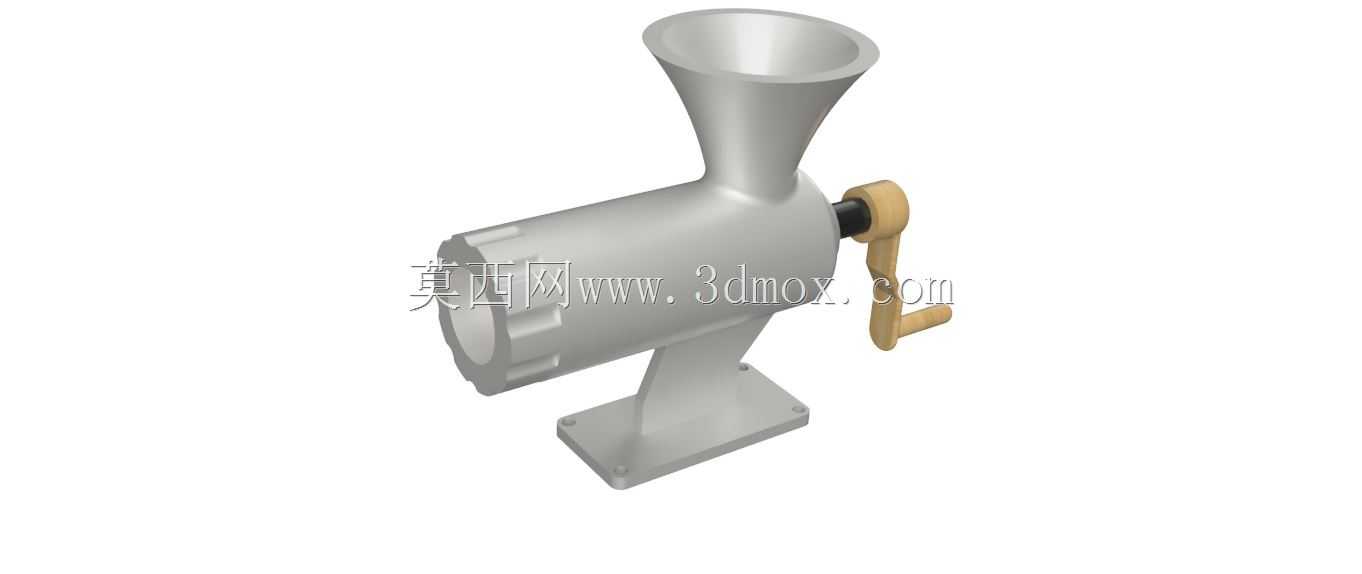

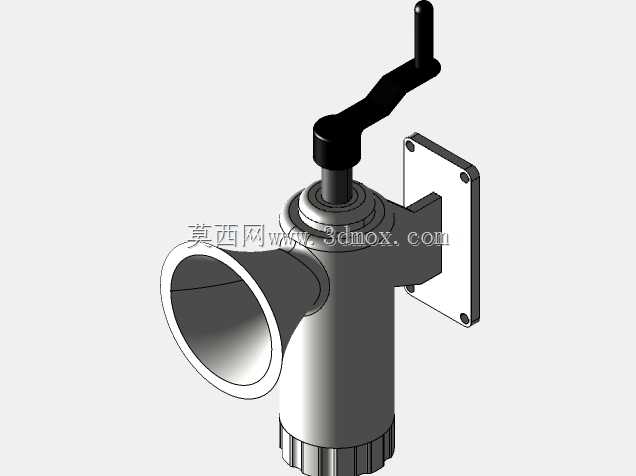

　　这款手动绞肉设备的结构设计，核心围绕小型食材加工场景的实际使用需求展开，区别于电动绞肉设备依赖供电、结构复杂不易拆解清洗的痛点，整体采用纯机械传动结构，无需外接电源即可完成肉类、部分软质食材的绞碎作业，适配家庭厨房、户外露营无供电场景、小型熟食作坊临时加工等多元使用场景。设备主体的输送绞笼与外壳采用同轴装配设计，进料端设置大口径喇叭形进料斗，斗壁做平滑过渡倾角处理，能够避免食材卡滞，引导待加工物料顺畅进入绞切腔室，进料斗的口径设计兼顾投料便利性与操作安全性，避免操作过程中手部意外接触内部转动构件。侧面的手摇曲柄通过方形嵌合结构与绞笼轴端连接，传动无打滑间隙，摇臂长度经过力矩匹配设计，操作时无需施加过大的握持力即可带动绞笼匀速转动，

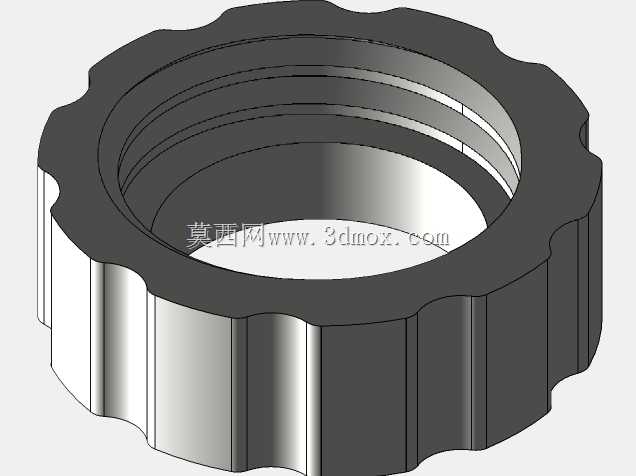

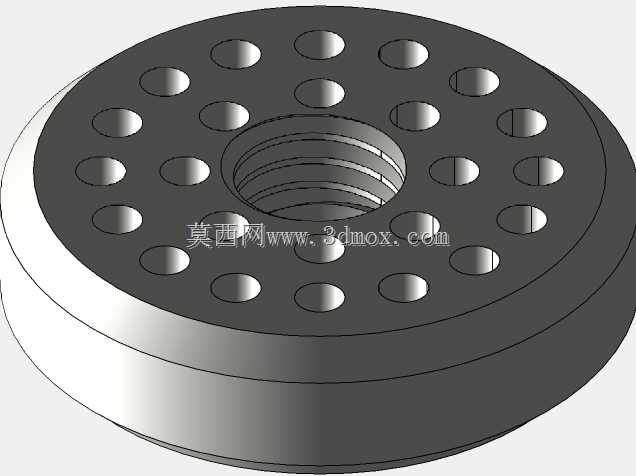

　　木质握持套做圆弧过渡处理，长时间操作也不易产生硌手的问题。设备底部设置带安装孔的一体式支撑底座，底座的安装孔位间距适配常规厨房台面的夹具固定尺寸，既可以通过配套卡具固定在木质、不锈钢台面边缘，也可以通过螺栓永久固定在操作工位上，作业过程中不会因为摇转受力出现设备移位、翘边的问题。绞切腔的内壁做光滑圆弧处理，无卫生死角，整个机头部分可以通过旋合结构快速拆解，拆分后所有接触食材的构件都可以直接冲洗，不会残留肉糜滋生细菌。绞笼的螺旋导程从进料端到出肉端逐步收窄，能够在输送物料的过程中逐步施加挤压力，保证物料被稳定推送至前端刀组位置，不会出现物料空转不前进的问题。出肉端的压紧螺母可以根据加工需求更换不同孔径的出肉孔板，

　　既可以加工粗颗粒的肉馅用于制作包子、饺子馅料，也可以更换细孔板加工细腻的肉糜用于制作肉丸、肉酱，部分场景下还可以替换专用配件完成蔬菜切碎、灌制香肠的拓展功能。整体结构的壁厚经过受力校核，日常使用过程中即使处理带少量筋膜的肉类，也不会出现壳体变形、传动卡滞的问题，所有转动配合位置都预留了合理的间隙，长期使用也不会因为食材汁液渗入出现锈死无法拆解的情况。
