双导轨配合齿轮齿条直线传动结构

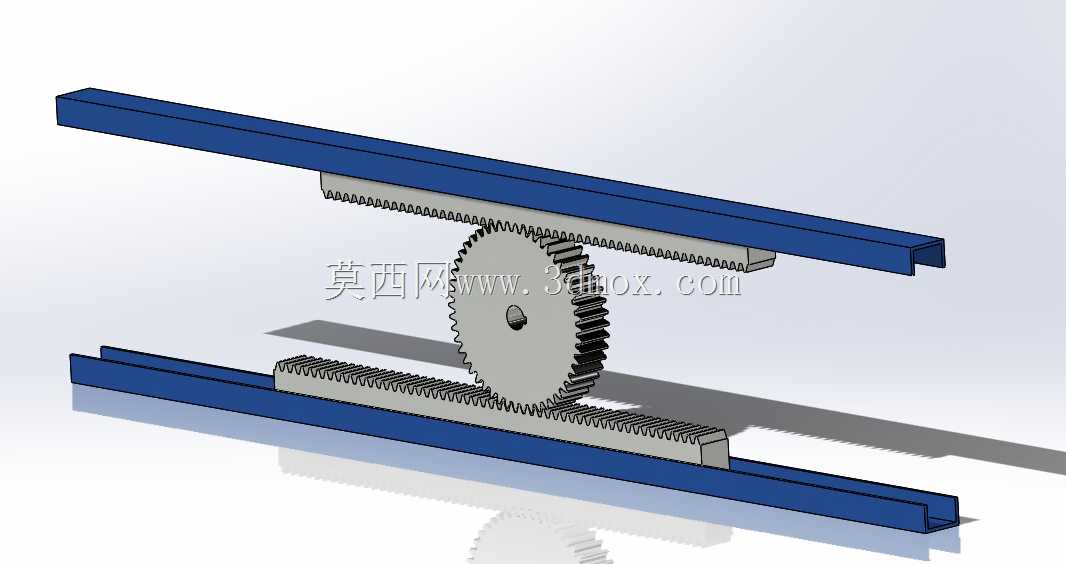

　　这套齿轮齿条传动结构，核心是通过圆柱直齿小齿轮与上下平行布置的两根齿条实现啮合传动，配套双侧C型槽导轨作为运动导向支撑，是直线往复运动场景中十分常见的机械传动单元。在实际工程应用里，这类结构常出现在机床工作台进给、自动化生产线横向移载、仓储设备升降驱动、重型门窗启闭机构中，相比同步带传动它能承受更大的传动力矩，相比丝杠传动它可以实现更长行程的直线运动，且传动精度保持性更好，不会出现长丝杠下垂挠曲影响传动精度的问题。从设计思路来看，这套结构采用上下对称布置的齿条与导轨，小齿轮夹在两根齿条中间，啮合时上下齿面同时受力，能抵消单齿条啮合时产生的径向分力，大幅降低小齿轮支撑轴的单侧负载，减少轴承磨损，

　　同时双侧导轨的布置也让运动部件的支撑跨距更合理，运行时的抗倾覆能力更强，不会出现单侧导向带来的卡滞问题。在尺寸与安装边界上，两根平行导轨的间距需要严格匹配小齿轮的齿顶圆直径与齿条的安装高度，保证齿轮与齿条的啮合侧隙处于合理区间，侧隙过大会导致传动反向死区过大，影响定位精度，侧隙过小则会在运行时出现齿面卡滞、磨损加剧的问题；导轨的安装基准面需要保证平面度与平行度公差，齿条的安装基面需要与导轨导向方向保持平行，齿面的直线度误差需要控制在对应精度等级的公差范围内，否则会出现齿轮运行到某一位置时啮合过紧、某一位置啮合间隙过大的问题。小齿轮的支撑轴需要采用两端固定的支撑结构，保证轴的刚度，避免受载后轴产生挠曲导致轮齿偏载，

　　出现齿面局部磨损过快的问题。实际选型应用时，需要根据传递的负载大小、运行速度、定位精度要求，匹配对应模数的齿轮齿条，模数越大轮齿的承载能力越强，但运行时的传动平稳性会有所下降，高速运行场景下需要选用斜齿结构来降低啮合噪音与冲击，而这套直齿结构更适合中低速、重载的直线传动场景，安装调试时需要通过调整齿条的安装位置来控制啮合侧隙，也可以采用双片薄齿轮错齿的结构来实现无侧隙传动，满足高精度定位的需求。日常维护中，这类结构需要定期在齿面与导轨接触面涂抹润滑脂，减少齿面磨损与导轨摩擦阻力，同时需要定期检查啮合间隙与导轨紧固螺栓的预紧力，避免长期运行后部件松动导致传动精度下降。
